Soluções construtivas dos painéis Tecbor®
Painéis Tecbor® - Proteção Ignífuga de estruturas metálicas
As estruturas metálicas são um sistema mundialmente utilizado e estendido. Uma das vantagens fundamentais é que possui uma grande resistência por unidade de peso. Esta característica outorga-lhe uma grande versatilidade e a possibilidade de elaborar estruturas leves e complexas.
Pelo contrário, umas das desvantagens do aço provém diretamente da sua condutividade térmica. Desta forma, durante um incêndio, o progressivo aumento da temperatura, unido à grande transmissão de calor que ocorre no aço faz com que a capacidade portante e a resistência mecânica das estruturas vejam-se consideravelmente reduzidas. A partir de 250 ͦC modifica-se a resistência e o limite elástico, e aproximadamente a partir de 500 ͦC a redução da resistência é o suficientemente grande para não suportar sua carga de desenho.
mcr tecresa® realizou diversos ensaios com o Tecbor®, de acordo com a norma UNE EN 13381-4, o que determinou a sua contribuição na proteção contra o fogo do painel quando protegemos elementos estruturais de aço, seja sobre vigas, pilares ou elementos de tensão.
A placa ignífuga Tecbor® foi avaliada para cobrir uma ampla gama de perfis de aço, caracterizados por seus fatores de secção. Igualmente, está ensaiada para várias temperaturas de desenho especificadas na norma.
Documentos do produto
| ENSAIO
Norma: UNE ENV 13381-4 |
SOLUÇÃO
1. Painéis Tecbor®. |
Descrição de montagem

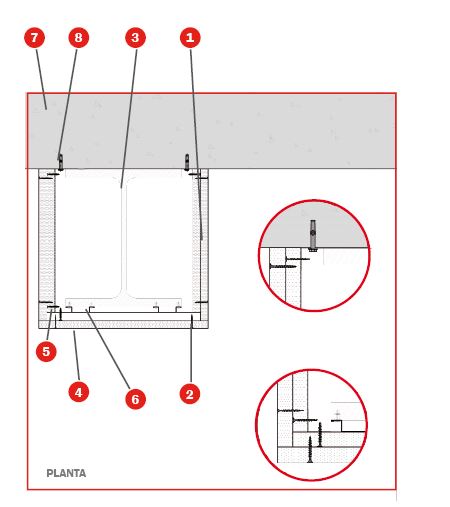

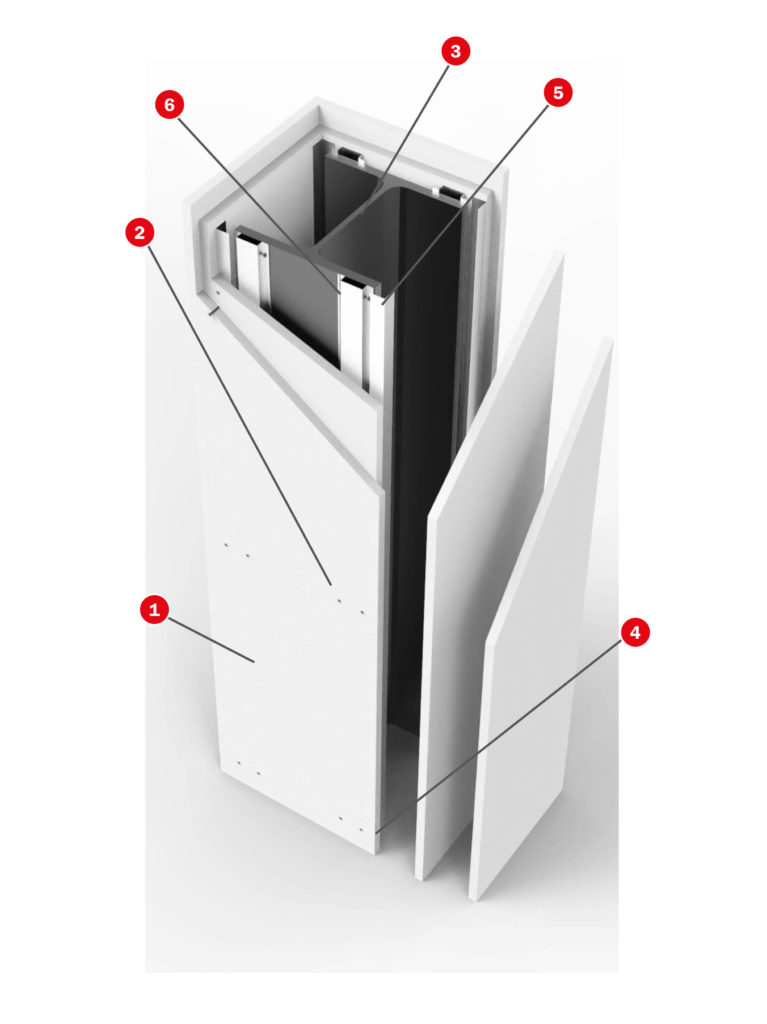

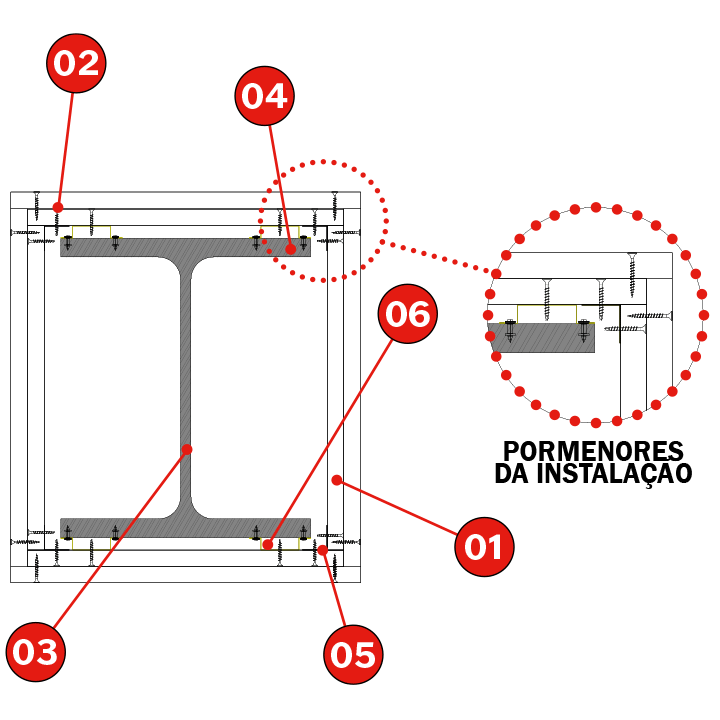

Fixar os perfis ómega 45 x 15 x 0,6 mm na parte exterior da flange do perfil metálico a proteger com pregos de aço a cada 725 mm, no máximo.
Fixar o perfil de canto 30 x 30 x 0,6 mm nas tiras do Painel Tecbor® e estas sobre os perfis ómega, utilizando parafusos auto-roscantes a cada 250 mm. Montar as tiras.
Aplicar Pasta para Juntas Tecbor® nas cabeças dos parafusos e na junta entre os painéis.

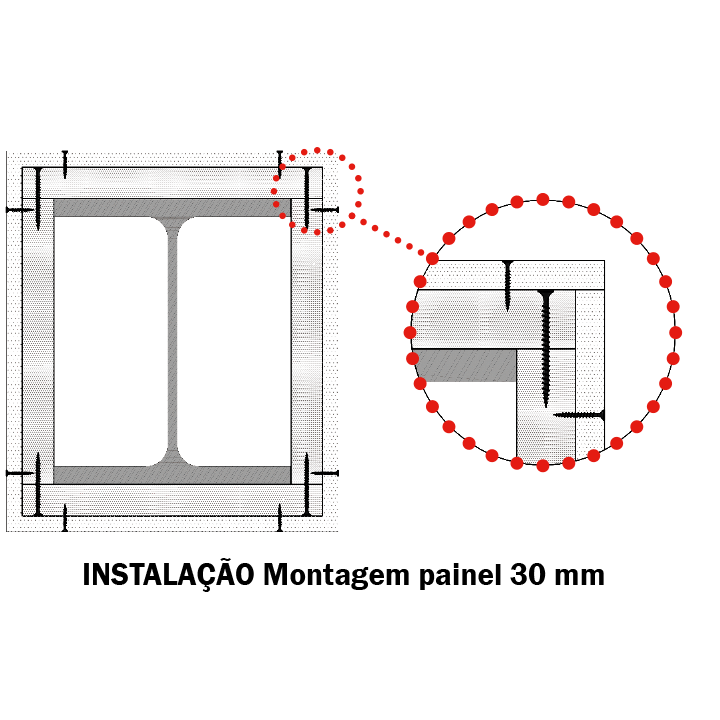

NOTA: Se a proteção for feita com Painéis Tecbor® com uma espessura de 30 mm ou superior, é possível aparafusar painel a painel com um parafuso de 5 x 80 mm a cada 250 mm.
 |
 |
| ENSAIO
Norma: UNE ENV 13381-4 |
SOLUÇÃO
1. Painéis Tecbor®. |
Descrição de montagem

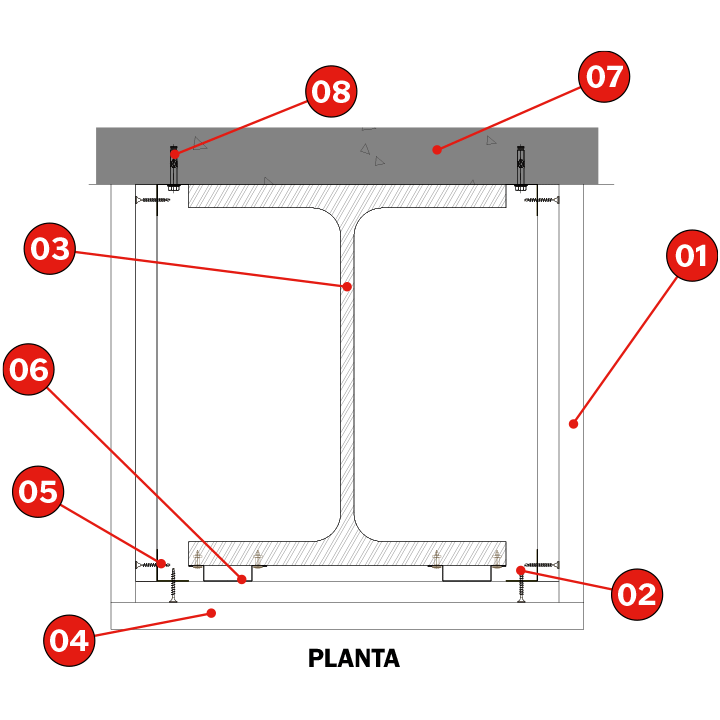

Fixar os perfis omega 45x15x06 mm na parte exterior da asa do perfil metálico a proteger com pregos de aço a cada 725 mm, como máximo.
Fixar o perfil angular 30x30x0,6 mm sobre as tiras de painéis Tecbor® e estes sobre os omegas, utilizando parafusos auto-perfuradores a cada 250 mm. Juntar as tiras.
Aplicar a Pasta de juntas Tecbor® nas cabeças dos parafusos e na junta entre as placas.
Observação: Em caso de que a proteção se realize com painéis Tecbor® de espessura igual ou superior a 30mm é possível aparafusar painel com painel entre si com uso de parafusos 5x80mm a cada 250 mm.
| ENSAIO
Norma: UNE ENV 13381-4 |
SOLUÇÃO
1. Painéis Tecbor®. |
Descrição de montagem

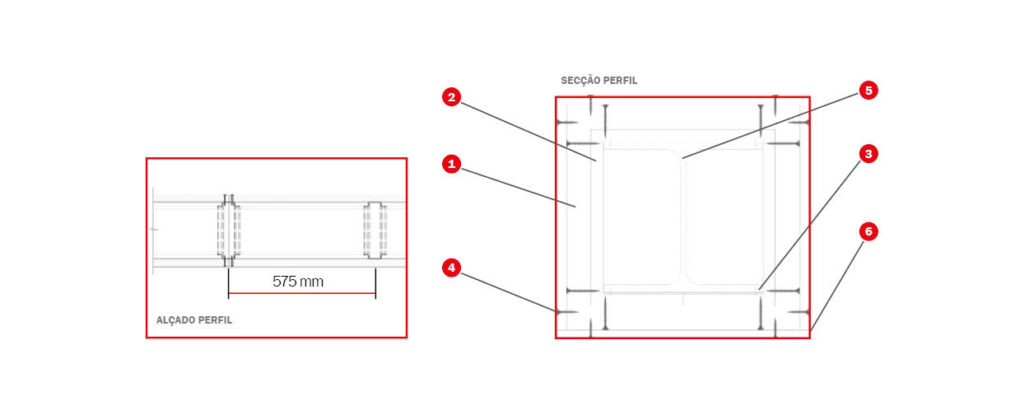

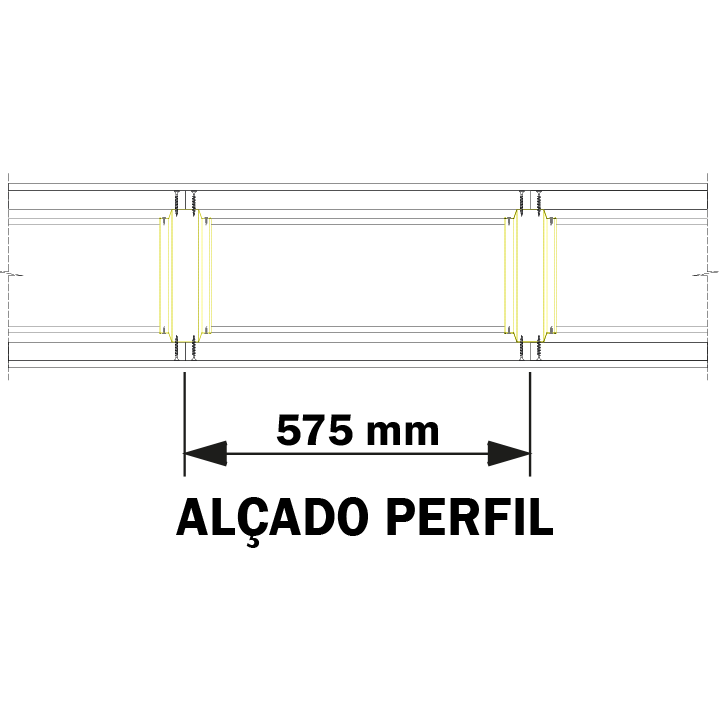

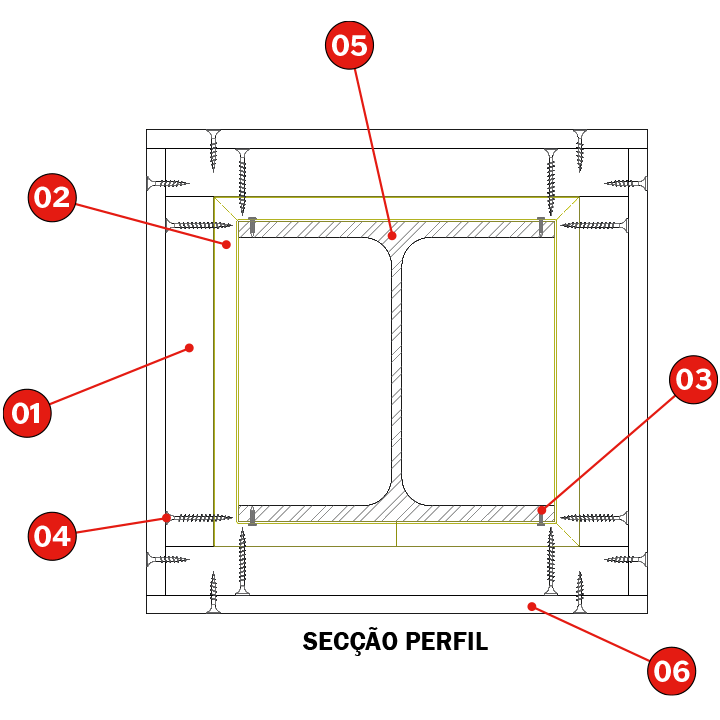

Fixar os perfis omega 45 x 15 x 0,6mm com pregos de aço na parte exterior da asa do perfil metálico a proteger, a formar um anel em volta dele. Os anéis irão separados entre si a cada 575 mm, como máximo. Devem ser colocadas de modo a que as juntas horizontais entre as placas coincidam num perfil omega.
Fixar os Painéis Tecbor® aparafusadas nos perfis ómega com parafusos auto-roscantes a cada 250 mm.
Aplicar Pasta para Juntas Tecbor® nas cabeças dos parafusos e na junta entre os painéis.
 |
 |
| ENSAIO
Norma: UNE ENV 13381-4 |
SOLUÇÃO

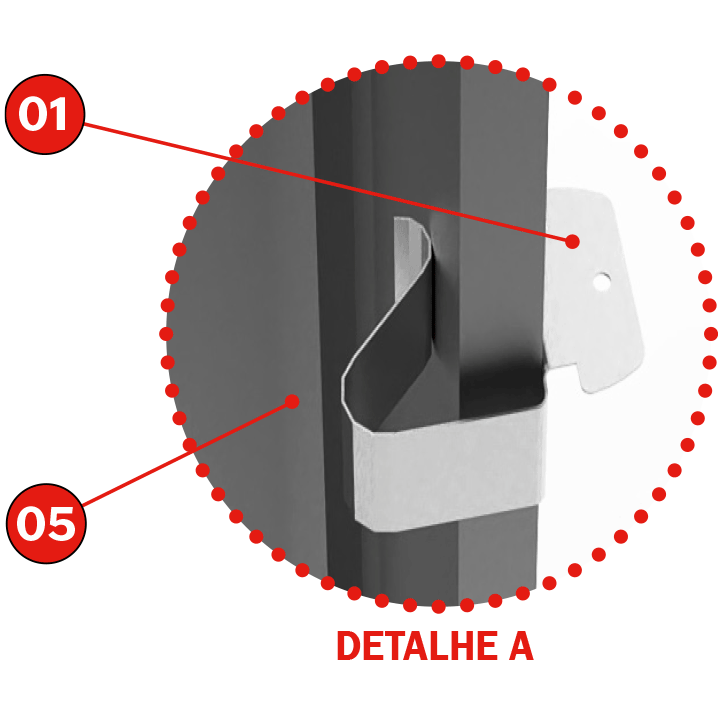

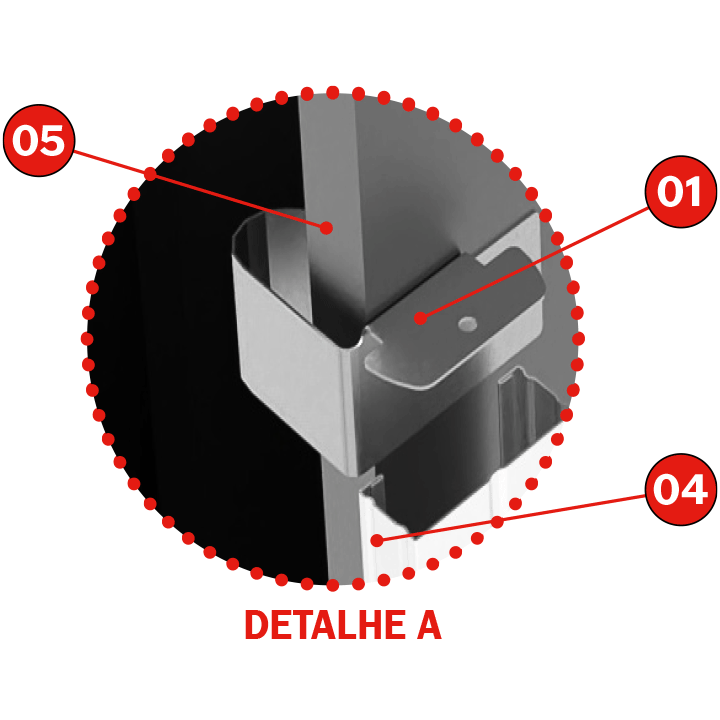

1. Clip Tecbor®. |
Descrição de montagem

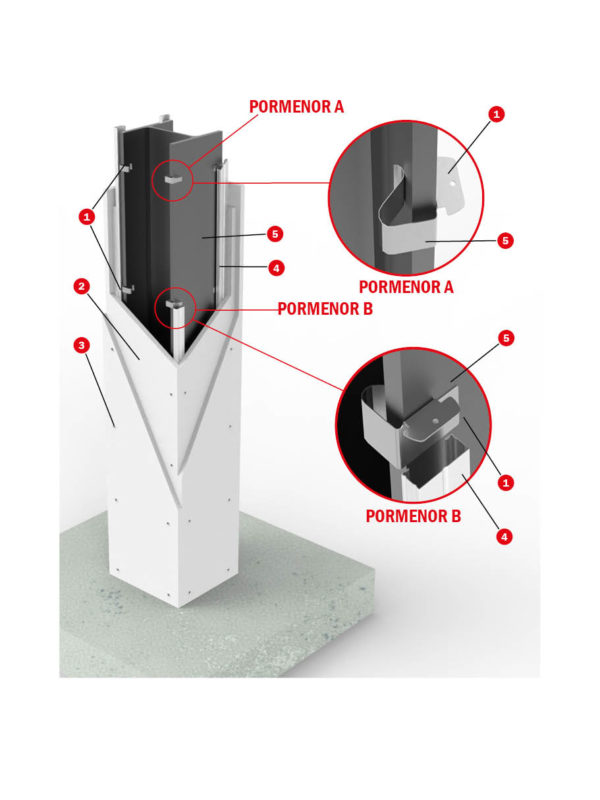

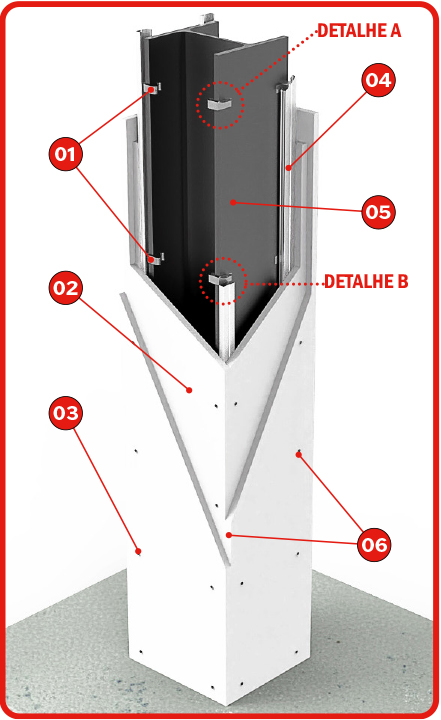

Fixar o Clip Tecbor® na parte exterior dos perfis metálicos a proteger, com um espaçamento máximo de 500 mm.
Fixar os perfis de teto TC 45 x 18 x 0,6 mm ao Clip Tecbor® mediante pressão.
Fixar as placas Tecbor® aparafusadas nos perfis TC com parafusos auto-roscantes a cada 250 mm.
Aplicar Pasta para Juntas Tecbor® nas cabeças dos parafusos e na junta entre os painéis
 |
 |
| ENSAIO
Norma: UNE ENV 13381-4 |
SOLUÇÃO
1. Painéis Tecbor®. |
Descrição de montagem

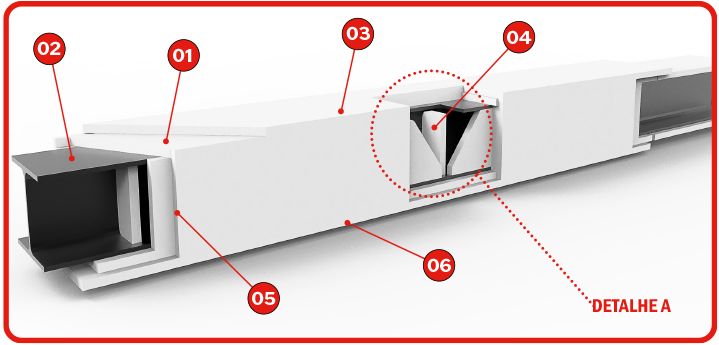

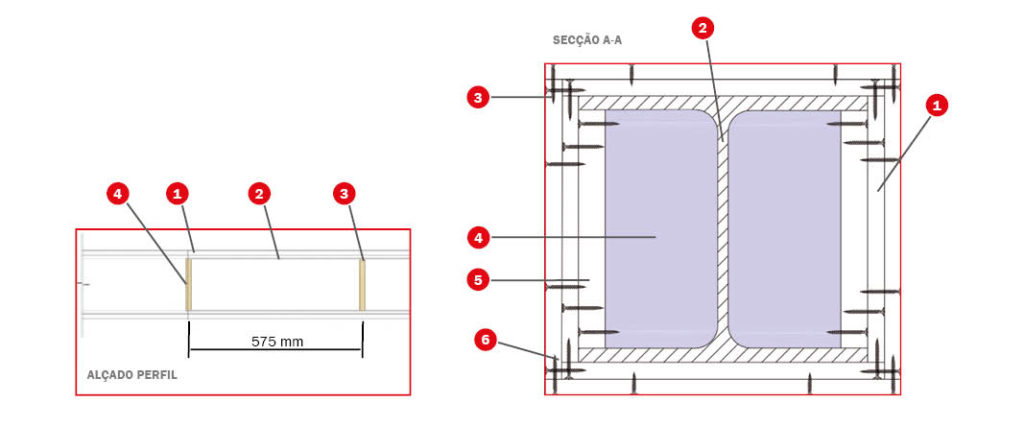

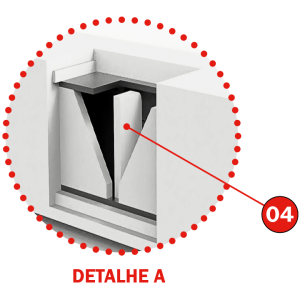

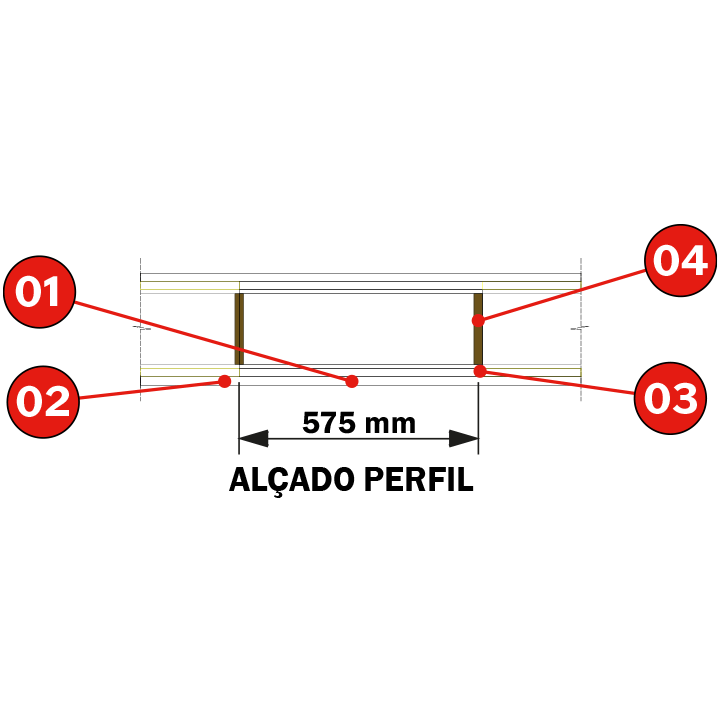

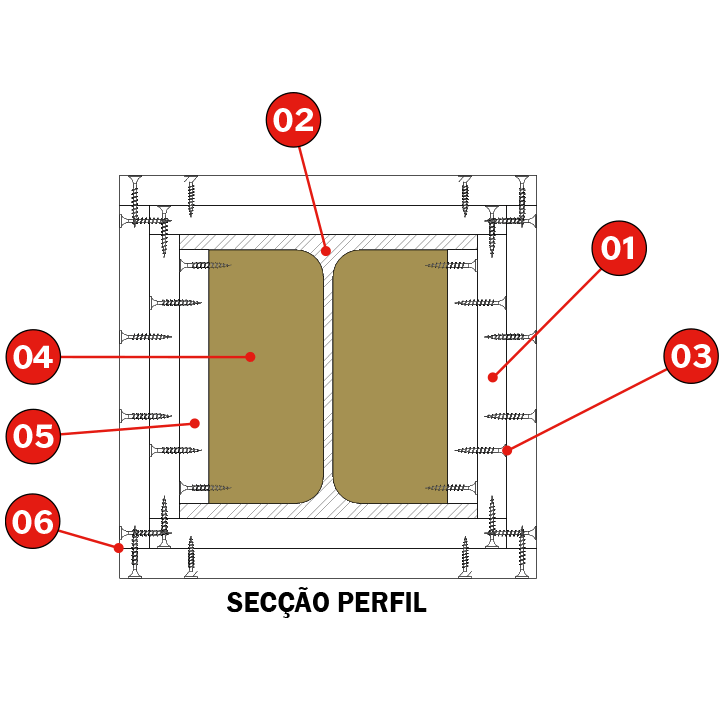

Cortar cavilhas com Painéis Tecbor® de 20 mm adequados às dimensões do perfil metálico a proteger. Inseri-los perpendicularmente ao eixo do perfil a cada 575 mm, no máximo.
Cortar tiras de Painéis Tecbor® à medida entre as flanges do perfil metálico a proteger. Fixar estas tiras às buchas com parafusos auto-roscantes, de modo a que a junção entre as placas coincida com uma cavilha de suporte.
Fixar os Painéis Tecbor®, com uma espessura igual ou superior a 20 mm, uns aos outros e aparafusados nas tiras de placa com parafusos auto-roscantes a cada 250 mm.
Aplicar Pasta para Juntas Tecbor® nas cabeças dos parafusos e na junta entre as placas.
 |
 |
| ENSAIO
Norma: UNE ENV 13381-4 |
SOLUÇÃO
1. Painéis Tecbor®. |
 |
 |
Descrição de montagem

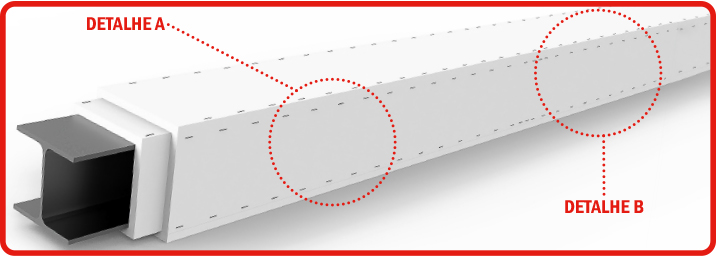

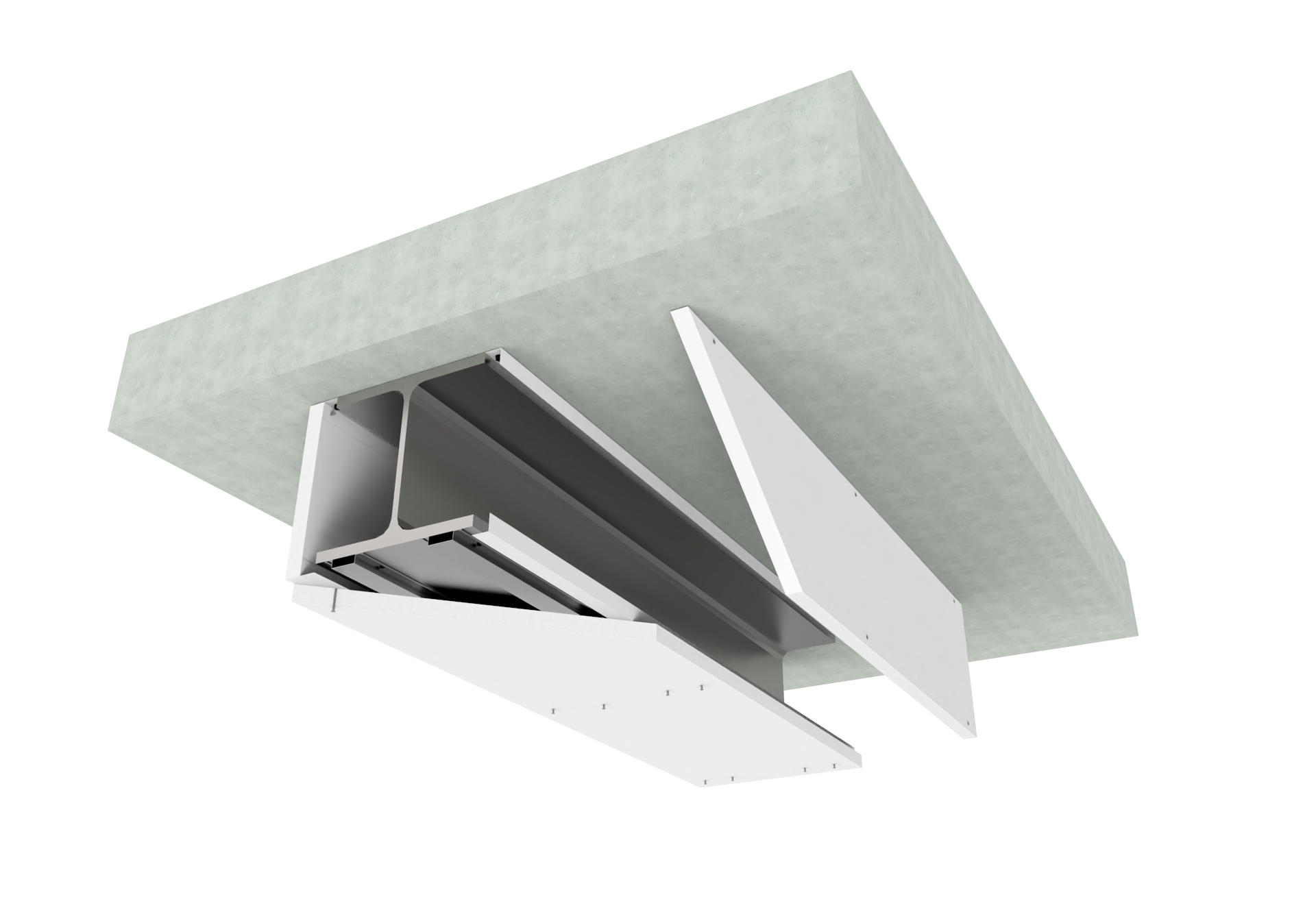

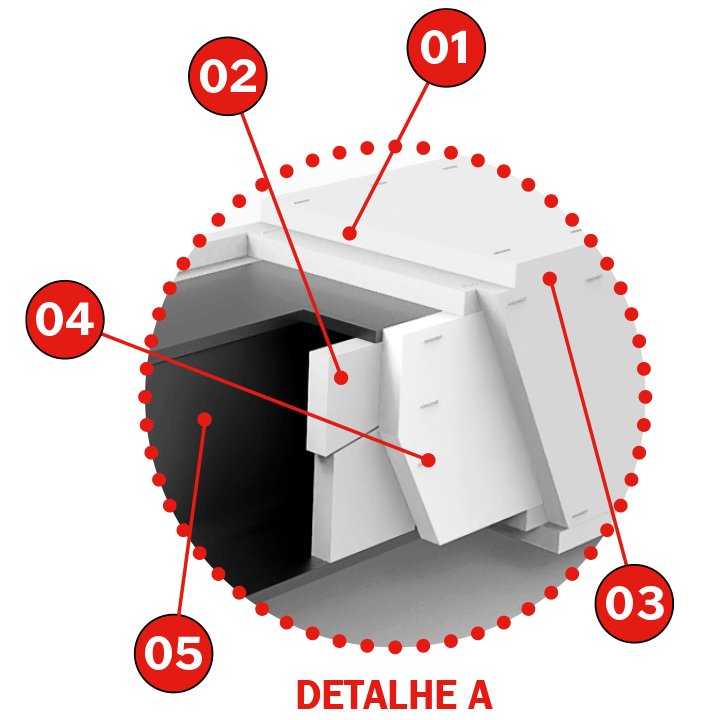

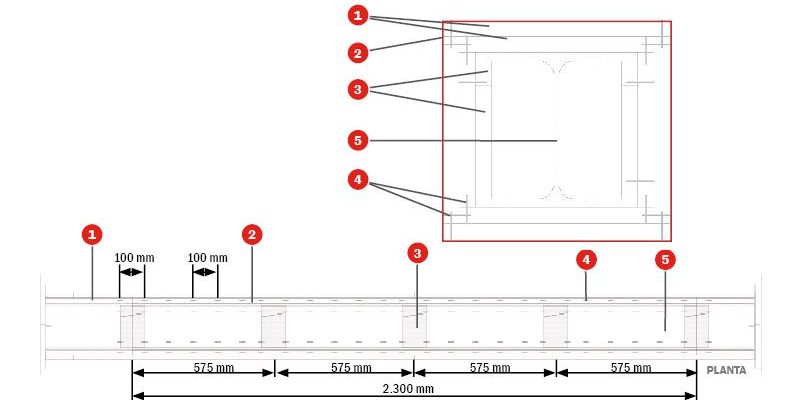

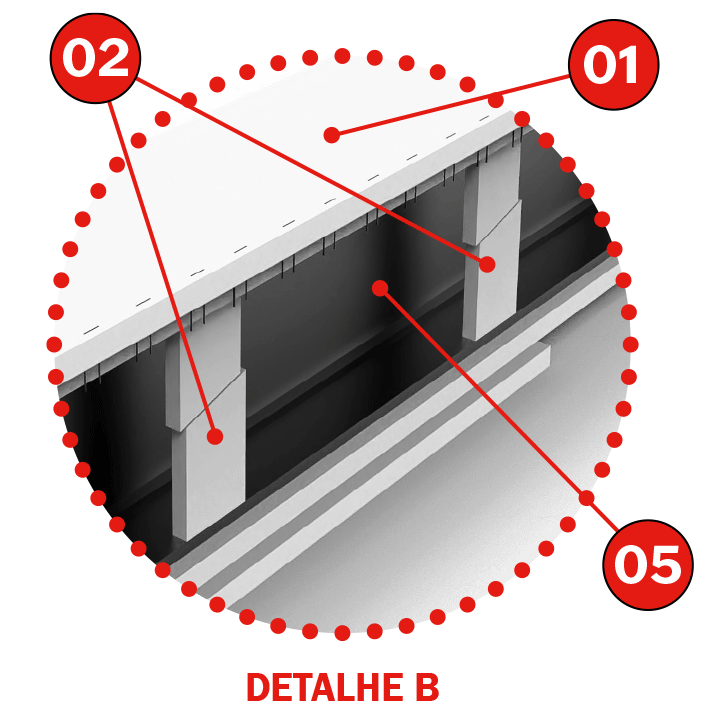

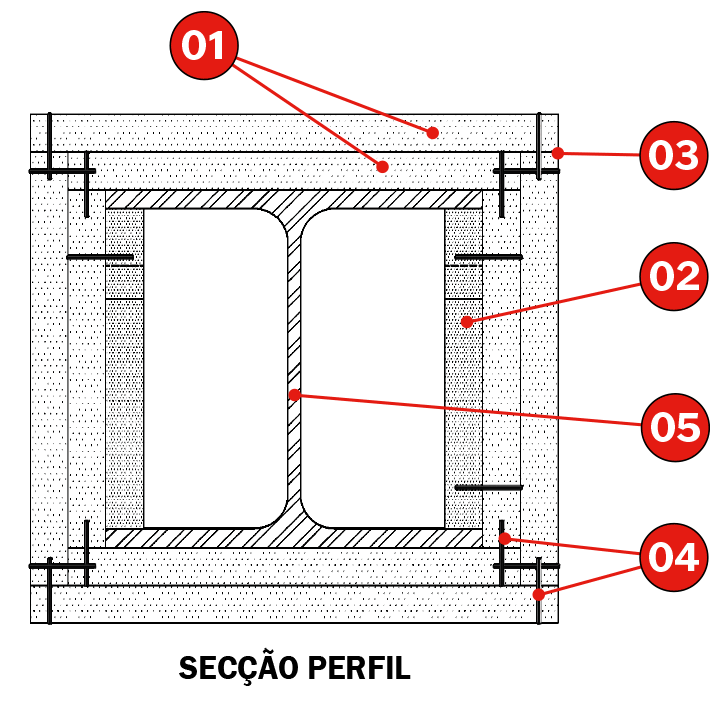

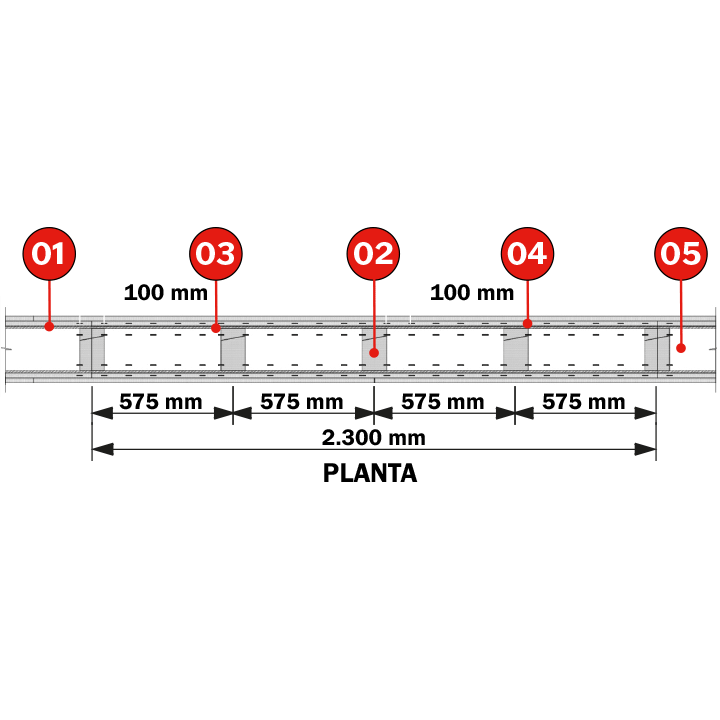

Corta a peça de reforço com painéis Tecbor® de 20 mm, de 100 mm de largura e adequados às medidas do perfil metálico a proteger. Para o encaixe utiliza-se cunhas a cada 600 mm, como máximo, tal como indica-se nos detalhes.
Fixar as placas laterais Tecbor® sobre a peça de reforço, de forma que as juntas entre as placas coincidam sobre uma das peças. Estes painéis Tecbor® laterais fixam-se com grampos metálicos separados 50 mm nas uniões entre as placas.
Apenas para as vigas, fixa-se as placas laterais Tecbor® com grampos metálicos e uma peça de reforço no lado inferior do perfil a proteger, formado com painéis Tecbor® de 20mm e 100 metros de largura.
Fixar os painéis Tecbor® inferiores aos laterais e às peças de reforço inferiores com grampos metálicos separados 100 mm, como máximo.
Utiliza-se grampos de longitude igual ou superior à espessura total das placas a unir-se, com dimensões mínimas de 35x 10,6 x 1,6 mm.
 |
 |
