Soluções construtivas dos painéis Tecbor®
Painéis Tecbor® - Proteção ignífuga esteira de cabos – El-120
Quando é necessário que o sistema de fornecimento elétrico se mantenha em perfeito funcionamento durante um incêndio, é imprescindível proteger adequadamente os cabos que configuram a instalação elétrica. Em túneis, em edifícios públicos ou em edificações de grande altura, para realizar uma evacuação ordenada, é fundamental que os sistemas básicos mantenham seu funcionamento.
Tecbor® 40 mm foi ensaiado através do recobrimento de uma esteira de cabos de diferentes secções, avaliado segundo os requisitos gerais da UNE EN 1363-1 e seguindo a curva de aquecimento definida pela norma UL 1709. A estes foram adicionados a condutividade elétrica, o curto-circuito entre os fios e a derivação a terra.
Para aceder ao interior das instalações pode-se instalar alçapões de inspeção. Mesmo assim, foram ensaiadas as Grelhas Tecsel® que permitem a ventilação e obturam a abertura em caso de incêndio. (Para mais informação, consulte nosso departamento comercial).
| ENSAIO
Norma: UNE EN 1363-1. Curva de aquecimento UL 1709 |
SOLUÇÃO
1. 2 x Painéis Tecbor® 20 mm. |

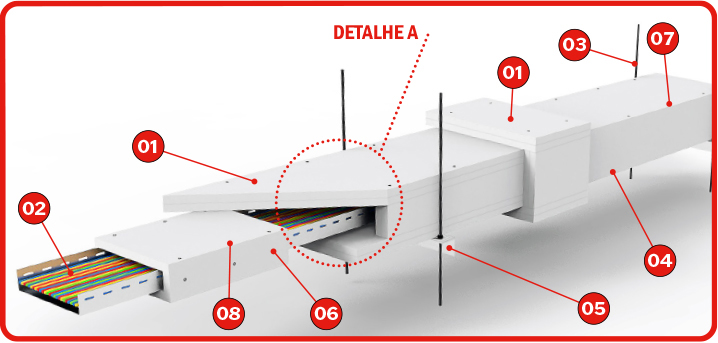

Descrição de montagem

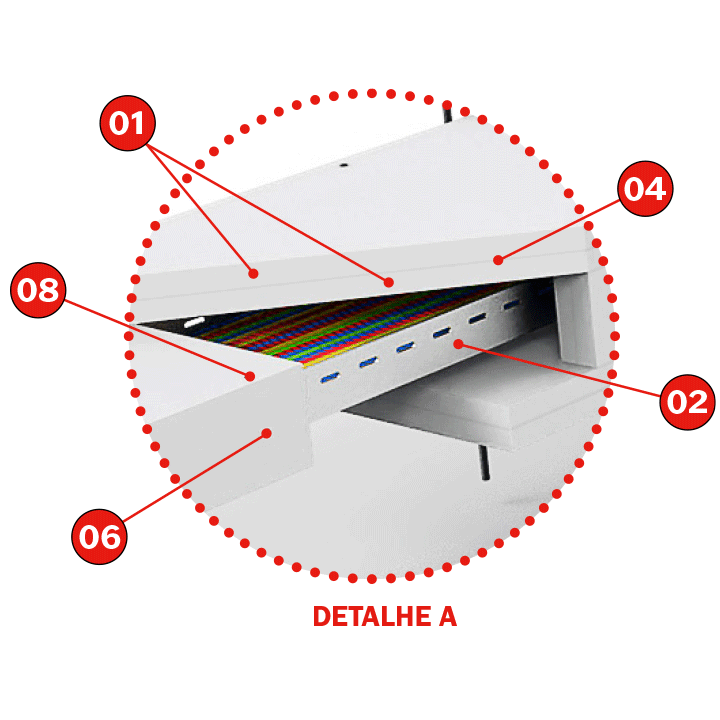

O suporte é protegido por dois Painéis Tecbor® de 20 mm fixados entre si com parafusos autoroscantes de 5,2 x 80 mm. Na união entre as secções da conduta, colocar uma tira de Painel de 200 mm de largura Tecbor® 20 mm e fixa-la ao suporte metálico e entre si com parafusos de 3,5 x 45 mm.

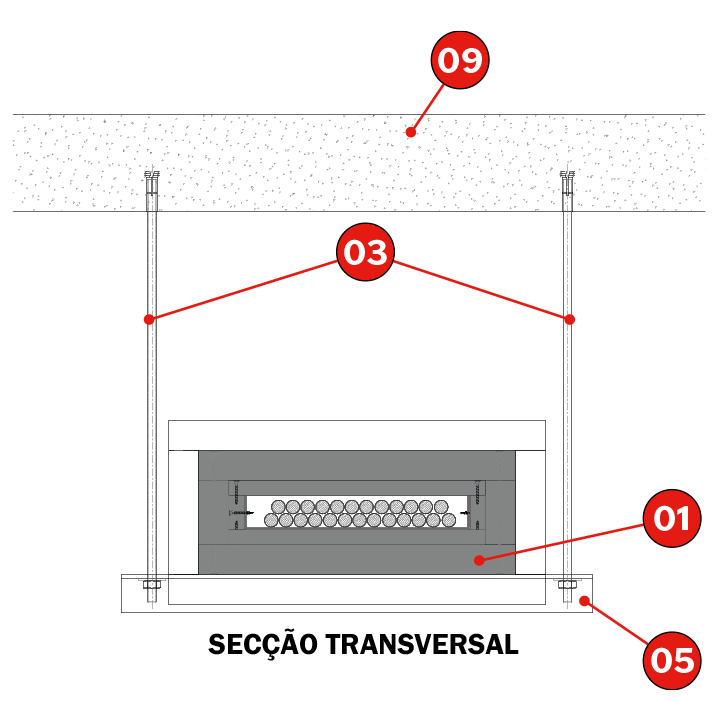

A conduta é ancorada à laje com varões de 12 mm e apoiada em cantoneiras de 50 x 50 x 5 mm.
As uniões entre os painéis e as cabeças dos parafusos devem ser cobertas com Pasta para Juntas Tecbor® preparada.
Selagem de penetrações:
Preencher o espaço existente entre a conduta e a estrutura de suporte com 50 mm de lã de rocha de 145 kg/m3 e pintar em ambos os lados com Pasta para Juntas Tecbor® Preparada.
 |
 |
