Soluções construtivas dos painéis Tecbor®
Painéis Tecbor® - Túneis
Devido aos incêndios ocorridos em túneis, nos últimos anos buscou-se soluções eficientes que assegurem a integridade desse tipo de construção.
O objetivo da mcr tecresa® é garantir a segurança das pessoas, proporcionando estabilidade e integridade ao túnel, aumentando com isso o tempo necessário para a evacuação do mesmo.
Atualmente, a CEE estabelece dentro de seu território a diretiva europeia 2 004/54/CE; que inclui a Espanha, através do Real Decreto 635/2006 para túneis, ainda que, técnicamente, careça de normativas estabelecidas. Os técnicos devem-se basear em procedimentos próprios adquiridos em outros países, tal como a NFP 502, a RWS holandesa ou a ZTV alemã, mundialmente reconhecida, entre outras.
mcr tecresa® oferece soluções para proteção de túneis baseada na RWS holandesa, na qual, em sua curva de aquecimento descreve um pico de temperatura mais elevado. Isto faz que nossas soluções garantam as condições mais desfavoráveis em um incêndio.
Além disso, mcr tecresa® realizou ensaios em um túnel real, com carga de fogo (combustível gasóleo) com uma potência aproximada de 15 Mw. Esses ensaios realizaram-se no túnel de Siero (TST).
Elementos estruturais do betão (fixação direta)
Falso teto suspendido – Fixação direta

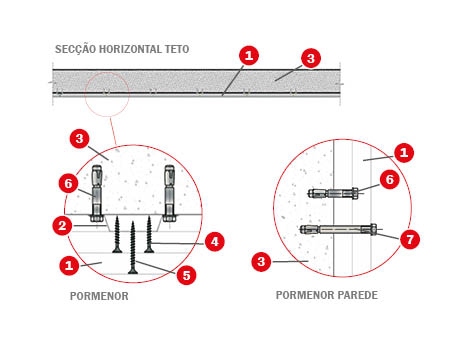

| ENSAIO
Laboratório: Tunnel Safety Testing S.A. (TST) |
SOLUÇÃO
1. Painéis Tecbor® 20 mm.
|
Descrição de montagem

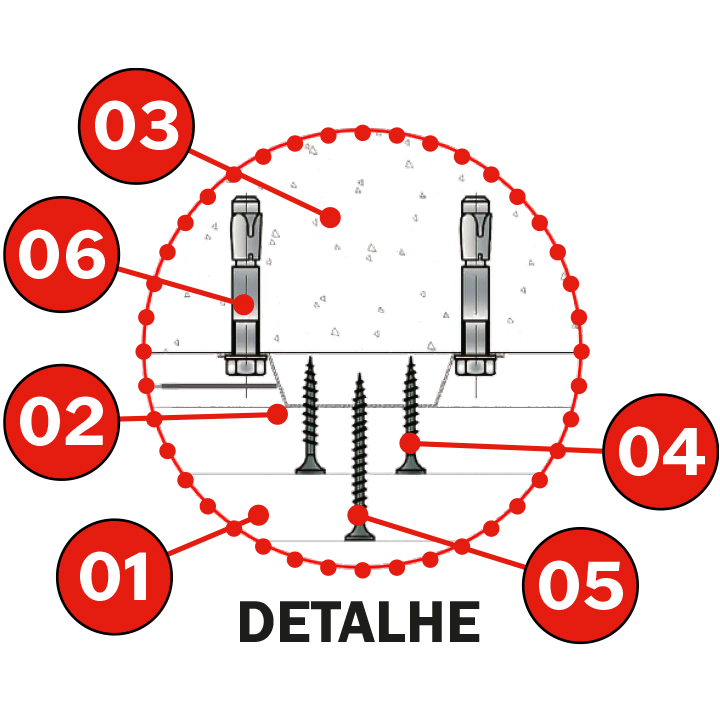

O teto é protegido por dois Painéis Tecbor® de 20 mm. Em primeiro lugar, fixar os perfis metálicos ómega 15 x 45 x 0,5 mm, a cada 610 mm, diretamente na laje de betão por meio de âncoras metálicas de 8 x 46 mm. Colocar a primeira camada de Tecbor® 20 mm utilizando parafusos auto-roscantes de 3,5 x 45 mm. A segunda camada de Tecbor® 20 mm é fixada com parafusos auto-roscantes de 4,2 x 55 mm.

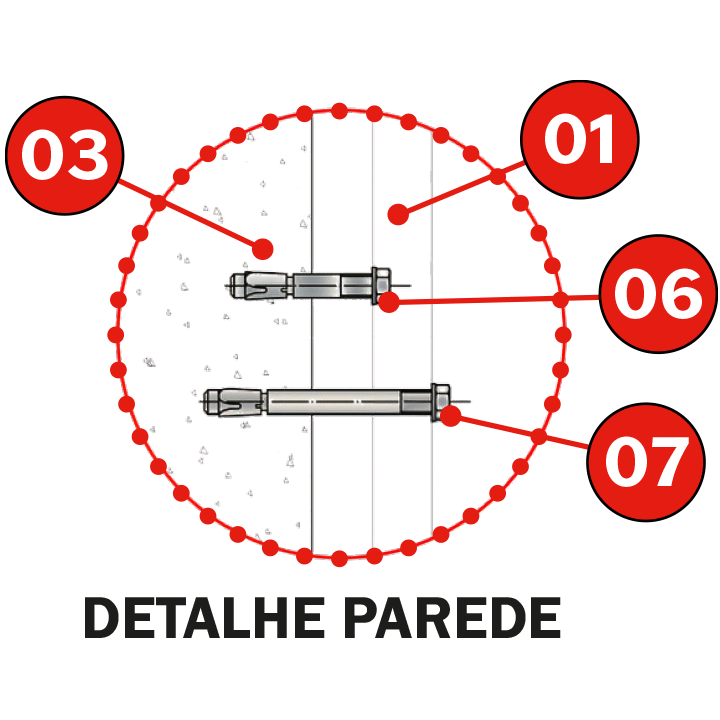

As paredes são protegidas por dois Painéis Tecbor® 20 mm ancorados diretamente no betão. Para fixar a primeira camada, utilizar buchas metálicas de 8 x 46 mm. Para a segunda camada, utilizar buchas metálicas 8 x 76 mm M6.
Aplicar Pasta para Juntas Tecbor® nas uniões entre os painéis, tanto no teto como nas paredes. Para mais informações, contacte o nosso departamento técnico.
 |
 |
Documentos do produto

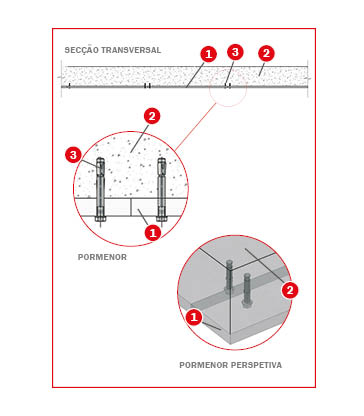

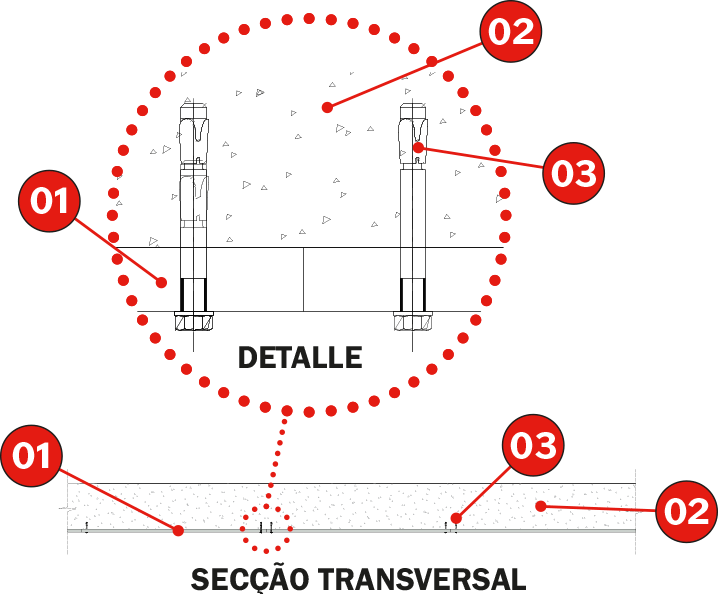

| ENSAIO
Norma: UNE EN 1364-2. |
SOLUÇÃO
1. Painéis Tecbor® 20 mm. |
Descrição de montagem

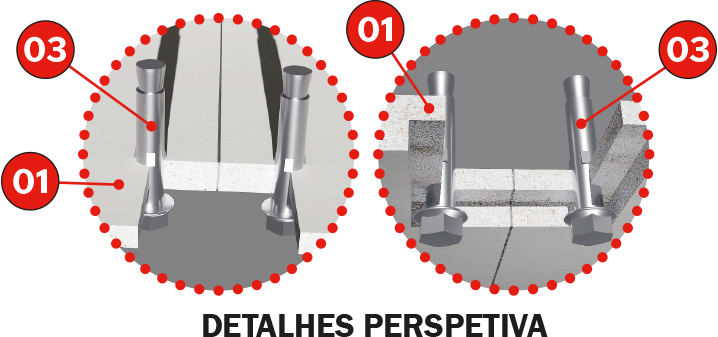

Fixar o Painel Tecbor® 20 mm diretamente na laje de betão utilizando uma bucha metálica de 10 x 60 mm.
Aplicar Pasta para Juntas Tecbor® tanto no teto como nas paredes, nas uniões dos painéis.
Para mais informações, contacte o nosso departamento técnico.
Documentos do produto

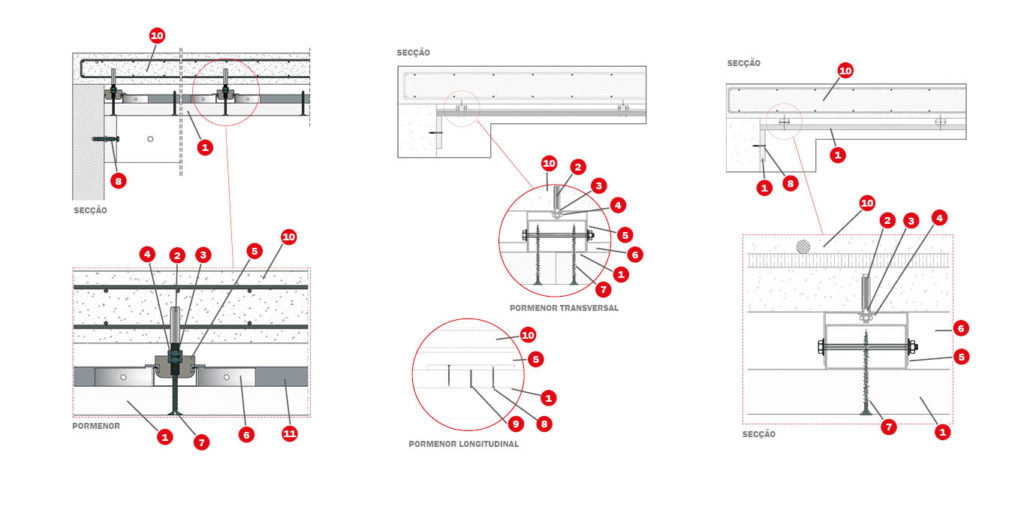

| ENSAIO
Norma: Curva de fogo RWS. |
SOLUÇÃO
1. Painéis Tecbor® 20 mm. |
Descrição de Montagem

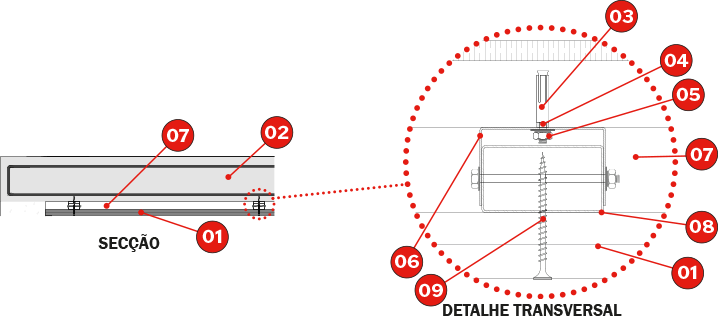

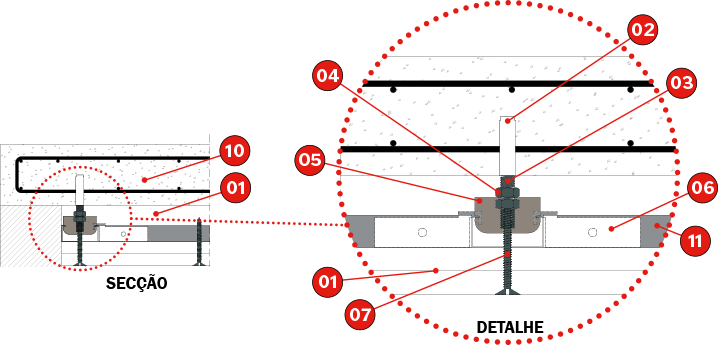

Instalar a estrutura metálica a partir da qual será suspenso o falso teto, formando grelhas (consultar dimensões) com perfis primários de 75 x 46 x 1,2 mm e perfis secundários de 75 x 40 x 1,2 mm.
Depois de instalada a estrutura metálica, fixar as duas camadas de Painéis Tecbor® 20 mm na estrutura com parafusos autoperfurantes de 5,5 x 73 mm.
A mcr tecresa® oferece-lhe diferentes alternativas de montagem. Consultar o departamento técnico.
Documentos do produto
| ENSAIO
Norma: Curva de fogo RWS. |
SOLUÇÃO
1. Painéis Tecbor® 20 mm. |
Descrição de Montagem

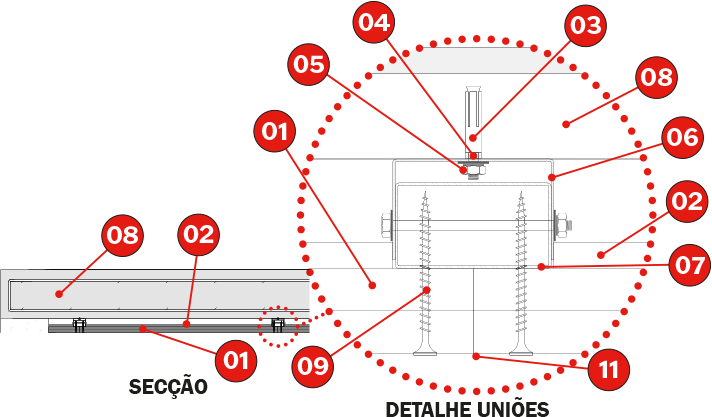

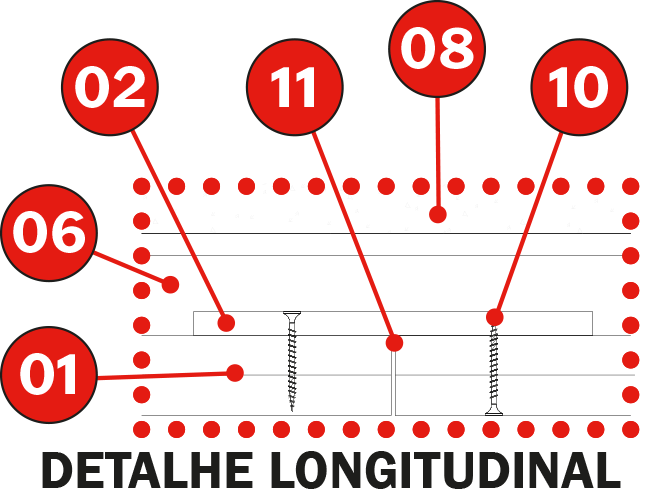

Instalar a estrutura metálica a partir da qual será suspenso o falso teto, formando grelhas (consultar dimensões) com perfis primários de 75 x 46 x 1,2 mm. O perfil secundário é substituído por uma tira de Painel Tecbor® 12 mm e 150 mm de largura.
Depois de instalada a estrutura metálica, fixar as duas camadas de Painéis Tecbor® 20 mm na estrutura com parafusos autoperfurantes de 6,3 x 65 mm.
A mcr tecresa® oferece-lhe diferentes alternativas de montagem. Consultar o departamento técnico.
Documentos do produto
| ENSAIO
Norma: Curva de fogo RWS. |
SOLUÇÃO
1. Painéis Tecbor® 20 mm. |
Descrição de Montagem
Instalar a estrutura metálica a partir da qual será suspenso o falso teto, formando grelhas (consultar dimensões) com o perfil TC 60/27.
Depois de instalada a estrutura metálica, fixar as duas camadas de Painéis Tecbor® 20 mm na estrutura com parafusos autoperfurantes de 5,5 x 73 mm.
A mcr tecresa® oferece-lhe diferentes alternativas de montagem. Consultar o departamento técnico.
Documentos do produto

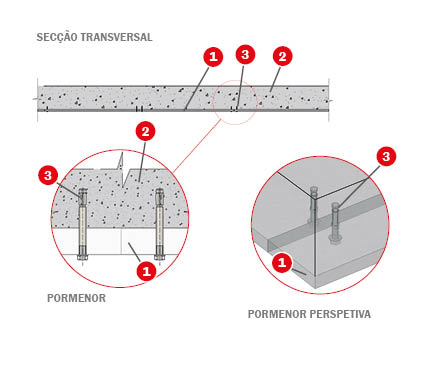

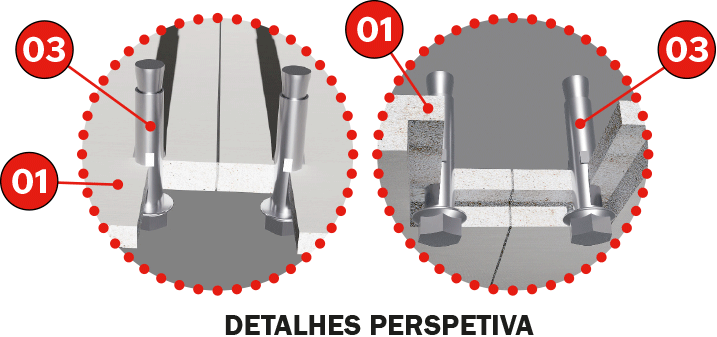

| ENSAIO
Norma: RWS |
SOLUÇÃO
1. Painéis Tecbor® 23 mm. |
Descrição de montagem

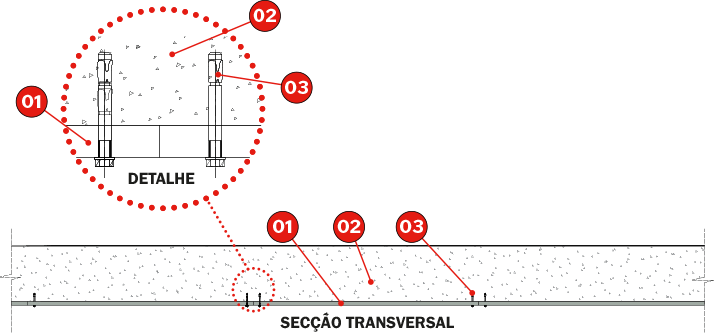

Fixar o Painel Tecbor® 23 mm diretamente na laje de betão utilizando uma bucha metálica de 10 x 60 mm.
Este sistema não necessita de qualquer tipo de pasta para juntas, no entanto, recomenda-se que, em folgas superiores a 3 mm, seja selado com Mástique Tecsel®.
Para mais informações, contacte o nosso departamento técnico.
Documentos do produto

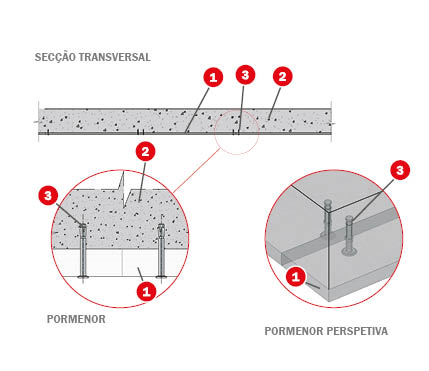

| ENSAIO
Norma: RWS/HCM |
SOLUÇÃO
1. Painéis Tecbor® 24 mm. |
Descrição de montagem
Fixar o painel Tecbor® 24 mm diretamente sobre a laje de betão mediante o uso de bucha metálica tipo Fischer FNA II 6×30/30 A4.
Este sistema não necessita de nenhum tipo de pasta de juntas. Entretanto, recomenda-se que espaços vazios maiores a 3 mm sejam vedados com mástique Tecsel®.
Para mais informação, consulte o nosso departamento técnico.
Documentos do produto

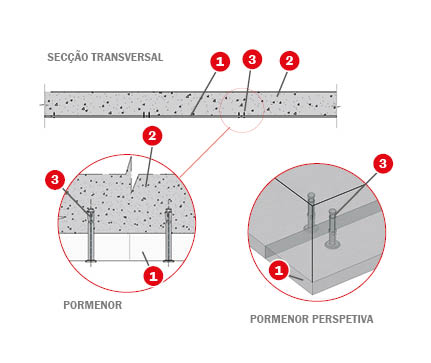

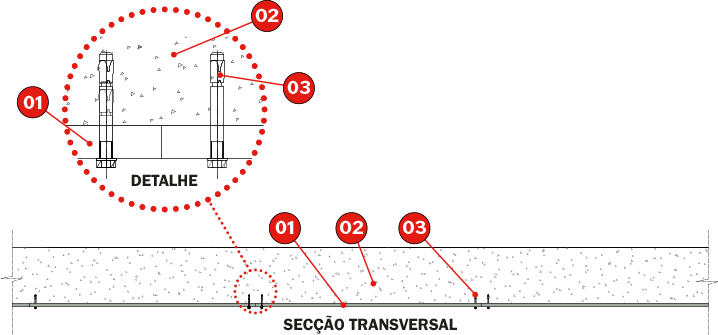

| ENSAIO
Norma: RABT-ZTV |
SOLUÇÃO
1. Painéis Tecbor® 24 mm. |
Descrição de Montagem

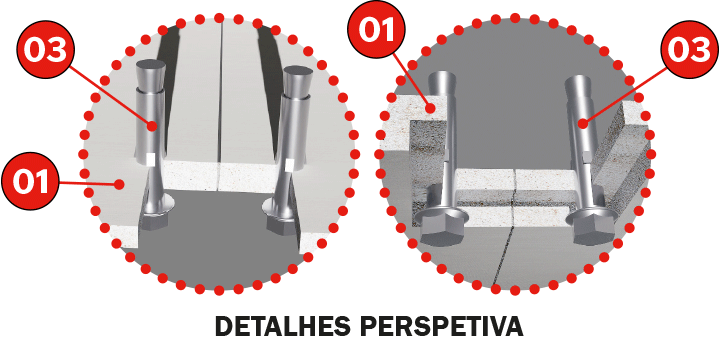

Fixar o painel Tecbor® 24 mm diretamente sobre a laje de betão mediante o uso de bucha metálica 10 x 60 mm.
Esse sistema não necessita nenhum tipo de mástique de juntas. Entretanto, recomenda-se que os espaços vazios maiores a 3 mm sejam vedados com mástique Tecsel®.
Para mais informação, consulte o nosso departamento técnico.
Documentos do produto
