Painéis Tecbor® – Muro Cortina
O DB-SI na sua secção referente a propagação exterior, indica que para limitar o risco de propagação vertical de incêndio através da fachada entre dois setores de incendido, entre uma zona de risco especial alto e outras zonas mais altas do edifício, ou bem através de uma escala protegida ou a um corredor protegido a partir de outras zonas, tal fachada deve ser ao menos EI-60, em uma faixa de 1 m de altura como mínimo.
Catástrofes em altura ocorridas em edifícios demonstram a importância que há de proteger e fixar adequadamente os encontros entre as lajes e as fachadas. Caso contrário, os espaços vazios existentes entre as paredes cortinas e as fachadas leves constituem-se em autênticas chaminés em caso de incêndio, a propagar descontroladamente as chamas e o fumo a setores mais altos do edifício, o que impossibilita uma evacuação ordenada.
As múltiplas e distintas configurações que encontramos nas fachadas fazem que não resulte simples escolher a proteção mais adequada. Por isso, não duvide em consultar nosso departamento comercial.
| ENSAIO
Norma: UNE EN 1364-1 |
SOLUÇÃO
1. Painéis Tecbor® 30 mm. |
Detalhes construtivos
Fixar a cantoneira 40 x 40 x 2 mm ao Painel Tecbor® 30 mm utilizando âncoras de fixação tipo guarda-chuva com espaçamento de 500 mm.
Depois de fixadas as cantoneiras aos painéis, fixar à laje com bucha metálica M6. Fazer as uniões das secções com placas de ligação com 200 mm de largura e fixar com parafusos de 3,5 x 45 mm.
Por último, aplicar Pasta para Juntas ou Massa de Aderência Tecbor® em todas as juntas e cabeças de parafuso.
Documento do produto
| ENSAIO
Norma: UNE EN 1364-4 |
SOLUÇÃO
1. Painéis Tecbor® 20 mm. |
Descrição de Montagem
Fixar a cantoneira 70 x 70 x 1 mm longitudinalmente ao Painel Tecbor® 20 mm com parafusos auto-roscantes de 3,5 x 45 mm aproximadamente a cada 250-300 mm. Colocar a cantoneira ao nível do bordo da laje com uma bucha de 10 x 100 mm aproximadamente a cada 250-300 mm.
Depois, fixar uma placa de Tecbor® 20 mm de 200-250 mm de largura na parte inferior da laje utilizando uma bucha de 10 x 100 mm.
Nas juntas da parte inferior da parede cortina, colocar cobre-juntas Tecbor® 20 mm de 200 a 250 mm de largura fixados com parafusos auto-roscantes de 3,5 x 45 mm.
Em seguida, aplicar Pasta para Juntas Tecbor® em todas as juntas entre painéis e cabeças dos parafusos
Documentos do produto

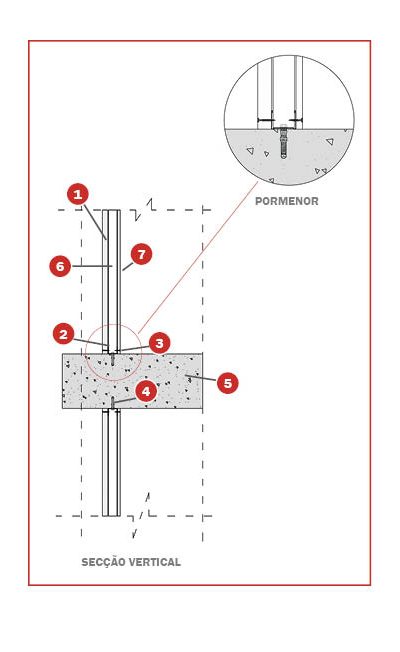

| ENSAIO
Norma: UNE EN 1364-1 |
SOLUÇÃO
1. Painéis Tecbor® 20 mm. 6. Montante de 46 x 36 x 0,6 mm. |
Descrição de Montagem
Fixar sobre a laje uma canaleta 48x30x0,5 mm com o uso de bucha metálica de 10×60 mm. Posteriormente, colocar os montantes de 46x36x06 mm a uma distância de 610 mm entre os eixos. Em seguida, colocar os painéis Tecbor® de 20 mm fixados à estrutura com parafusos de 3,5×35 mm.
Nas juntas entre os painéis e nas cabeças dos parafusos aplica-lhes Pasta de juntas Tecbor®
Finalmente, pelo interior da solução, fixa-se um painel de papelão-gesso de 13 mm mediante o uso de parafusos auto-roscantes de 3,5x35mm.
Documentos do produto
| ENSAIO
Norma: UNE EN 1364-4 |
SOLUÇÃO
1. Painéis Tecbor® 20 mm. |
Descrição de Montagem
Trata-se de uma solução de parede cortina sem passagem de laje assimétrica. A parte superior é uma divisória sem lã.
Consiste numa divisória de gesso cartonado laminado de 13 mm, sem lã, fixada no lado interior a um montante de 46 mm com parafusos de 3,5 x 35 mm para gesso cartonado.
No lado oposto, existe um Painel Tecbor® de 20 mm fixado ao montante de 46 mm com parafusos de 3,5 x 35 mm para gesso cartonado. Na parte inferior da laje, foi instalado um Painel Tecbor® fixado com cantoneira de 70 x 70 x 1 mm e um parafuso de 3,5 x 45 mm.
Documentos do producto

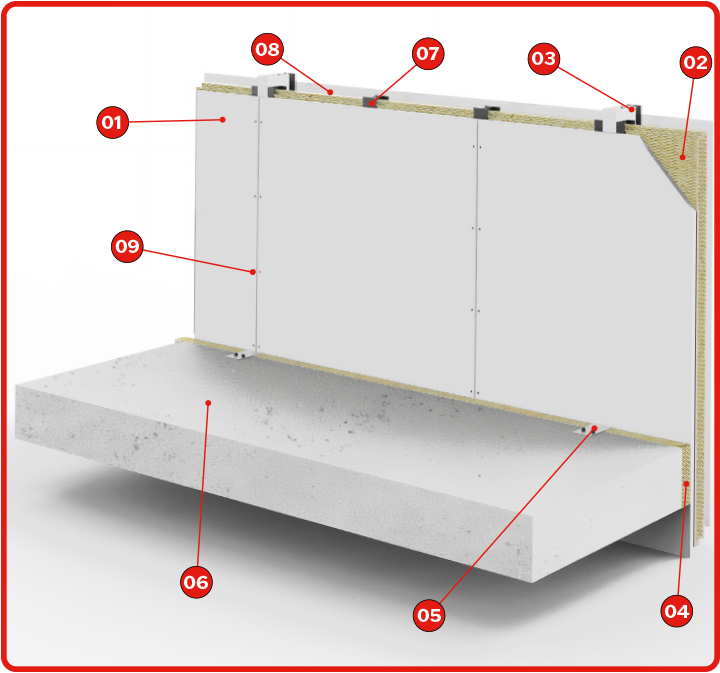

| ENSAIO
Norma: UNE EN 1364-1 |
SOLUÇÃO
1. Painéis Tecbor®10 mm. 7. Montante de 70 x36 x 0,6 mm. |
Descrição de Montagem
Colocar a lã de rocha de 100 kg/m3 entre os montantes da fachada.Depois de preenchido com lã de rocha, fixar os Painéis Tecbor® de 10 mm nos montantes, utilizando parafusos autoperfurantes de 3,5×25 mm.
Fechar o encontro entre a laje e o módulo com um Painel Tecbor® de 10 mm de espessura fixado com buchas de 10×100 mm a cada 250 mm ao longo da parte inferior da laje.
Aplicar Pasta para Juntas Tecbor® nas juntas entre painéis e na confluência do módulo de chapa, bem como nas cabeças dos parafusos.
O espaço entre a laje e o módulo é preenchido com lã de rocha de 145 kg/m3 de densidade.
Documentos do produto
