Panneaux Tecbor® - Structure métallique

Les structures métalliques en acier sont un système constructif mondialement utilisé et répandu. Une des principaux avantages est qu’ils possèdent une grande résistance par unité de poids. Cela leur confère une versatilité énorme et la possibilité de réaliser des structures légères et complexes.

Au contraire, une des désavantages de l’acier découle directement de sa conductivité thermique. En cas d’incendie, l’augmentation progressive de la température uni à la grande transmission de chaleur qui réalise l’acier, produit que la capacité porteuse et la résistance mécanique des structures se réduisent considérablement. À partir de 250ºC la résistance et la limite élastique sont modifiés; et approximativement à partir de 500ºC, la chute de la résistance est suffisamment grande pour ne supporter pas sa charge de dessin.

mcr tecresa^® a réalisé plusieurs tests avec Tecbor^® selon la règle UNE EN 13381-4. Cette règle détermine la contribution de la protection contre le feu de la planche quand on protège les éléments structuraux en acier, soit sur des poutres, piliers ou éléments de tension.

Tecbor^® a été évalué pour couvrir un large éventail de profils en acier, caractérisés par ses facteurs de section. En outre, il est testé pour plusieurs températures de déssin spécifiées dans la règle.

Documentation

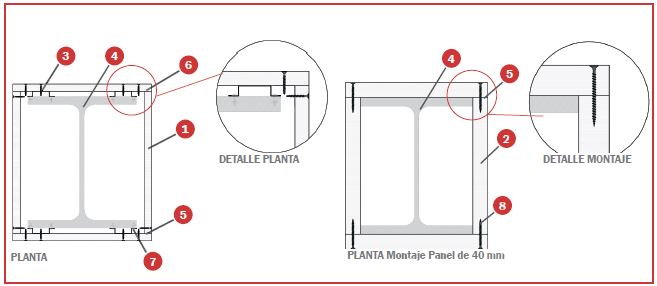

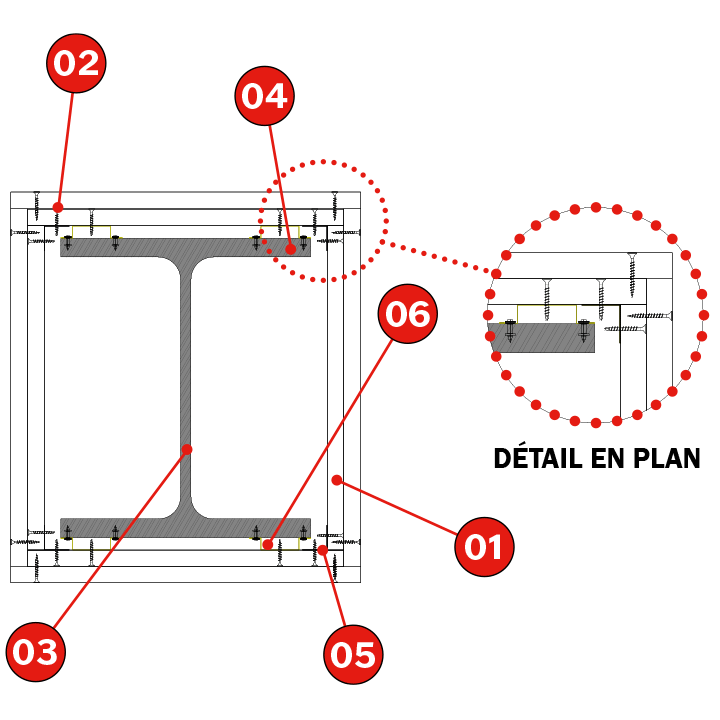

Protection de la structure métallique. Piliers

ESSAI

Règle:UNE ENV 13381-4
Laboratoire :TECNALIA
Nº Test: 058417-002

SOLUTION

1. Panneaux Tecbor^®.
2. Vis auto-taraudeuse (dimensions selon panneau).
3. Pilier en acier.
4. Pâte à joint Tecbor^®.
5. Cornière 30 x 30 x 0,6 mm.
6. Oméga 45 x 15 x 0,6 mm.

Description de montage

À l’aide de clous en acier, fixer les profilés oméga 45 x 15 x 0,6 mm à la partie extérieure de l’aile du profilé métallique à protéger, tous les 725 mm au maximum.

Fixer la cornière 30 x 30 x 0,6 mm sur les bandes de Panneau Tecbor® et celles-ci sur les profilés oméga, à l’aide de vis auto-taraudeuses tous les 250 mm. Assembler les bandes.

Appliquer de la Pâte à Joint Tecbor® au niveau des têtes de vis et au niveau du joint entre les panneaux.

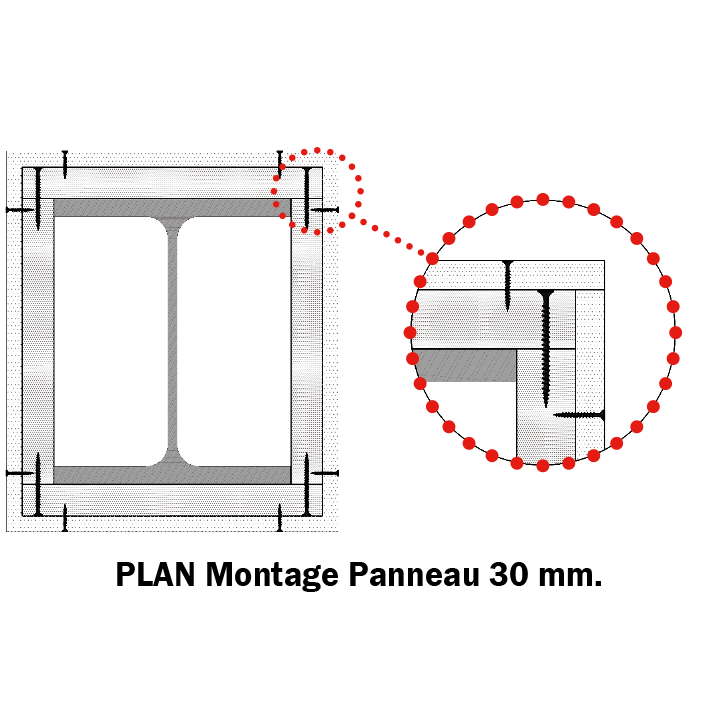

REMARQUE : Si la protection est réalisée avec des Panneaux Tecbor® dont l’épaisseur est supérieure ou égale à 30 mm, il est possible de visser les panneaux entre eux, sans mortier, avec une vis de 5 x 80 mm tous les 250 mm

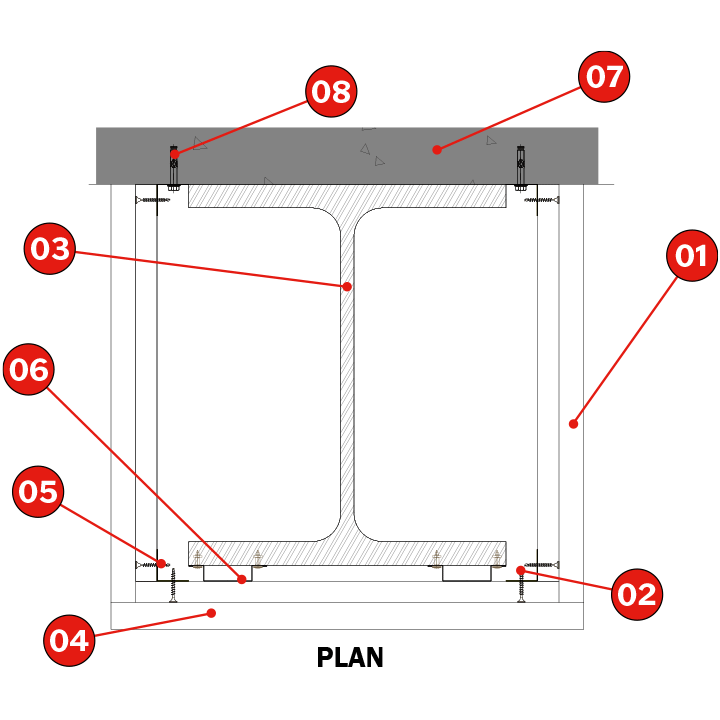

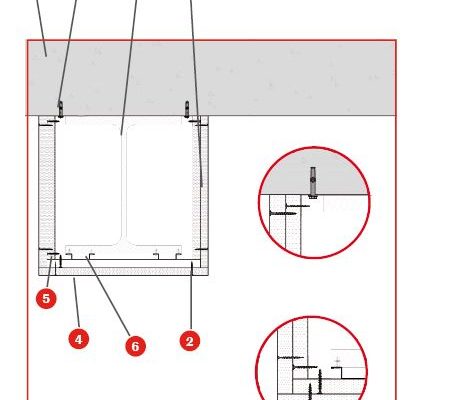

Système de guide longitudinal Le Long Du Profilé. Poutres

ESSAI

Règle:UNE ENV 13381-4
Laboratoire :TECNALIA
Nº Test: 058417-002

SOLUTION

1. Panneaux Tecbor^®.
2. Vis autotaraudeuse (dimensions selon panneau).
3. Poutre en acier.
4. Pâte a joints Tecbor^®.
5. Angulaire 30 x 30 x 0,6 mm.
6. Omega 45 x 15 x 0,6 mm.
7. Dalle.
8. Cheville métallique de 6 x 60 mm.

Description de montage

À l’aide de clous en acier, fixer les profilés oméga 45 x 15 x 0,6 mm à la partie extérieure de l’aile du profilé métallique à protéger, tous les 725 mm. Fixer la cornière 30 x 30 x 0,6 mm à la dalle à l’aide d’une cheville 6 x 60 mm tous les 300 mm.

Fixer la cornière 30 x 30 x 0,6 mm sur les bandes de Panneaux Tecbor® et ceux-ci sur les profilés oméga à la cornière fixée à la dalle, à l’aide d’une vis autotaraudeuse tous les 250 mm.

Appliquer de la Pâte à Joint Tecbor® au niveau des têtes de vis et au niveau du joint entre les plaques.

I am text block. Click edit button to change this text. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

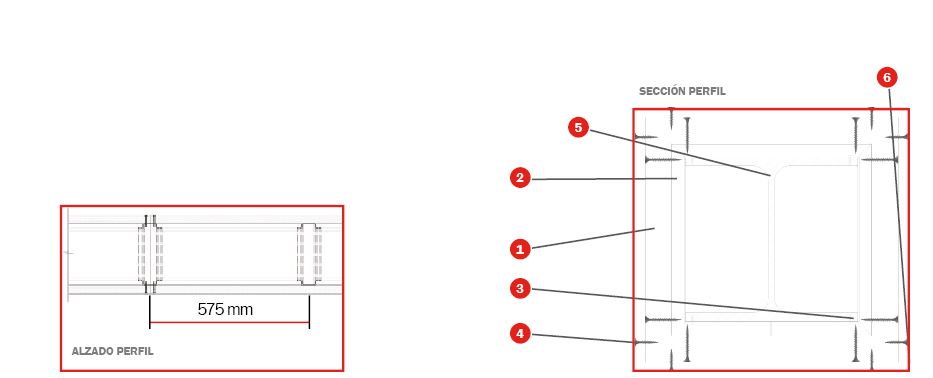

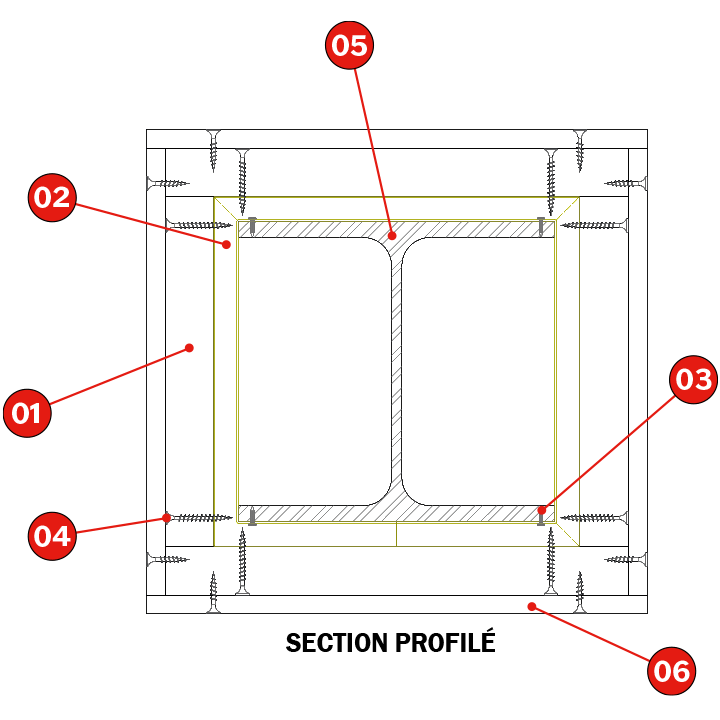

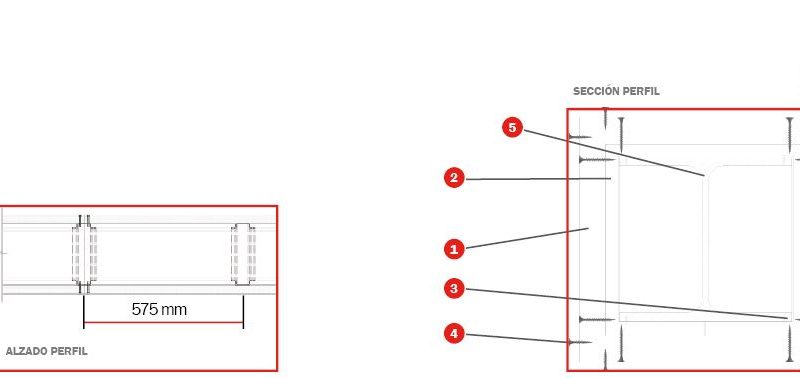

Système de guide en anneau

ESSAI

Règle:UNE ENV 13381-4
Laboratoire :TECNALIA
Nº Test: 058417-002

SOLUTION

1. Panneaux Tecbor^®.
2. Oméga 45 x 15 x 0,6 mm.
3. Clou de type X-dnl ou équivalent.
4. Vis autotaraudeuse (dimensions
selon panneau).
5. Profilé.
6. Pâte à joints Tecbor^®.

Description de montage

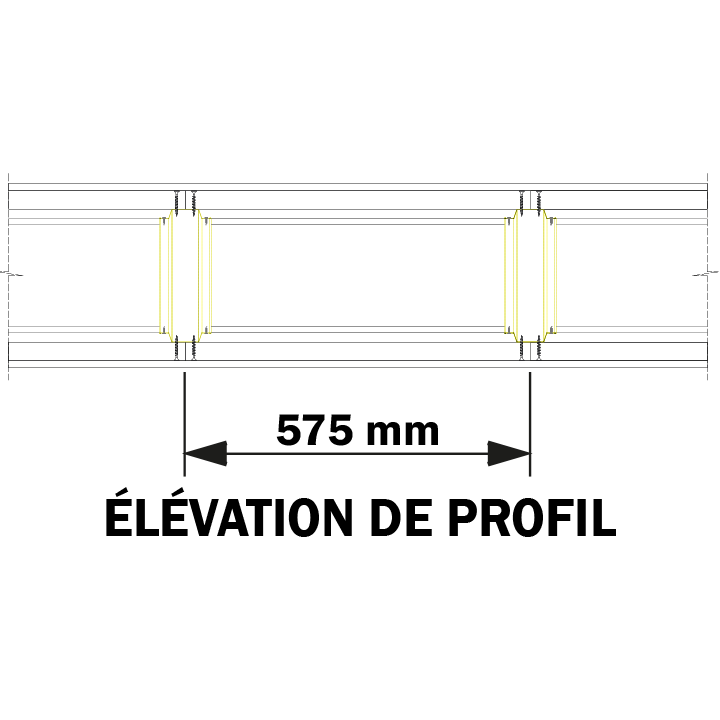

À l’aide de clous en acier, fixer les profilés oméga 45 x 15 x 0,6 mm à la partie extérieure de l’aile du profilé métallique à protéger, et en formant un anneau tout autour. Les anneaux doivent être séparés les uns des autres de 575 mm au maximum. Il faut les disposer de façon à ce que les joints horizontaux entre les plaques coïncident sur un profilé omega.

Fixer les Panneaux Tecbor® en les vissant sur les profilés omega à l’aide de vis auto-taraudeuses tous les 250 mm.

Appliquer de la Pâte à Joint Tecbor® au niveau des têtes de vis et au niveau du joint entre les panneaux.

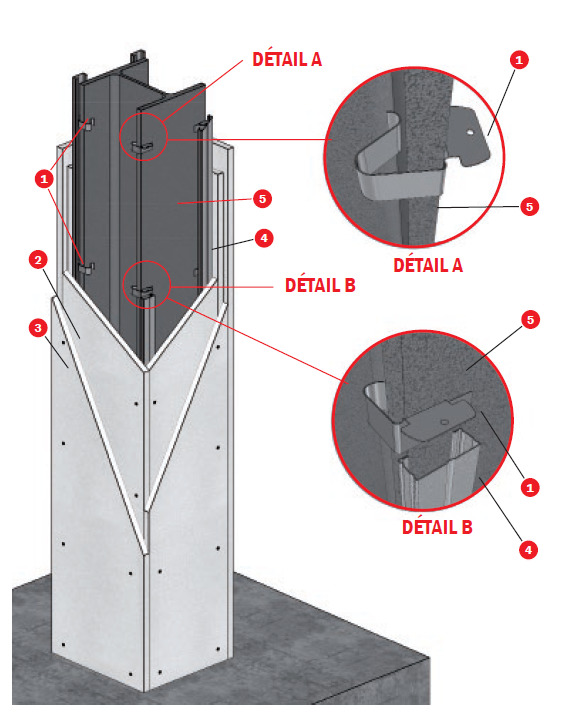

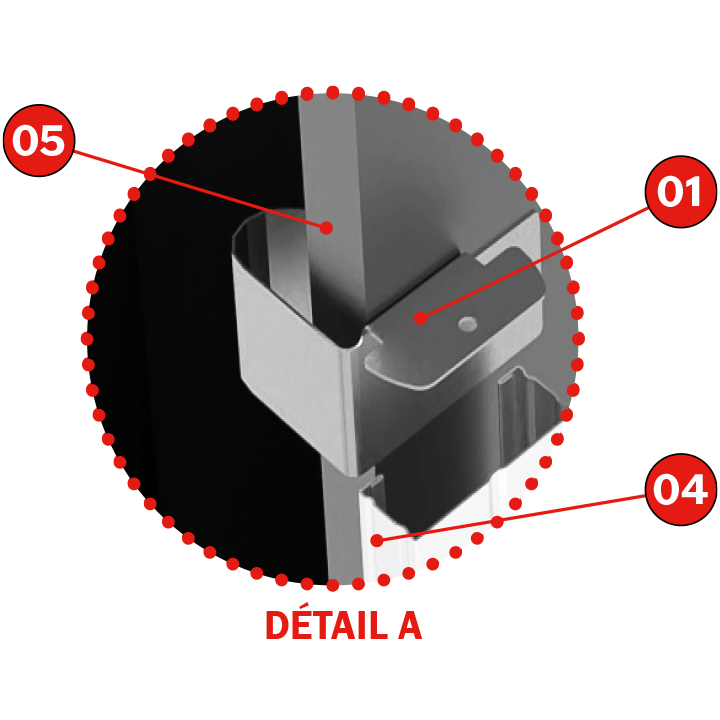

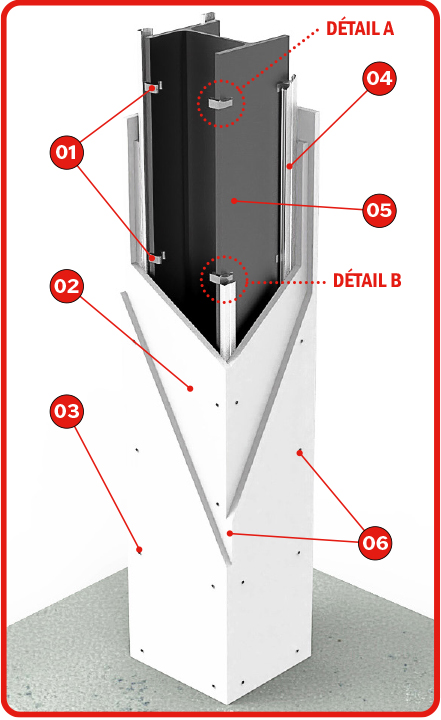

Système clip Tecbor

ESSAI

Règle:UNE ENV 13381-4
Laboratoire :TECNALIA
Nº Test: 058417-002

SOLUTION

1. Clip Tecbor^®.
2. Panneaux Tecbor^®.
3. Vis autotaraudeuse (dimensions
selon panneau).
4. Profile TC 45 x 18 x 0,6 mm.
5. Poutres ou Piliers type.
6. Pâte à Joint Tecbor®.

Description de montage

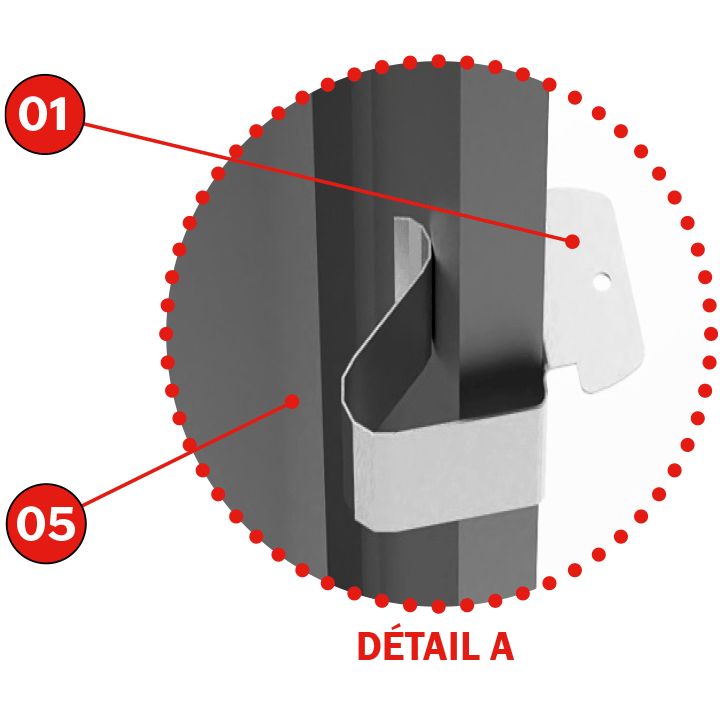

Fixer le clip Tecbor^® à l´extérieur des profilés métalliques à protéger, séparés au maximum de 500 mm.

Par pression, fixer au clip Tecbor^®les profilés de plafond TC 45 x 18 x 0,06 mm.

Fixer les plaques Tecbor^®en les vissant sur les profilés TC à l´aide de vis autotaraudeuses tous les 250 mm.

Applier la Pâte à joints Tecbor^® sur les têtes des vis et sur le joint entre panneaux.

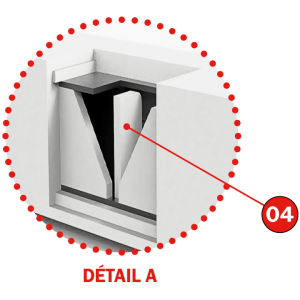

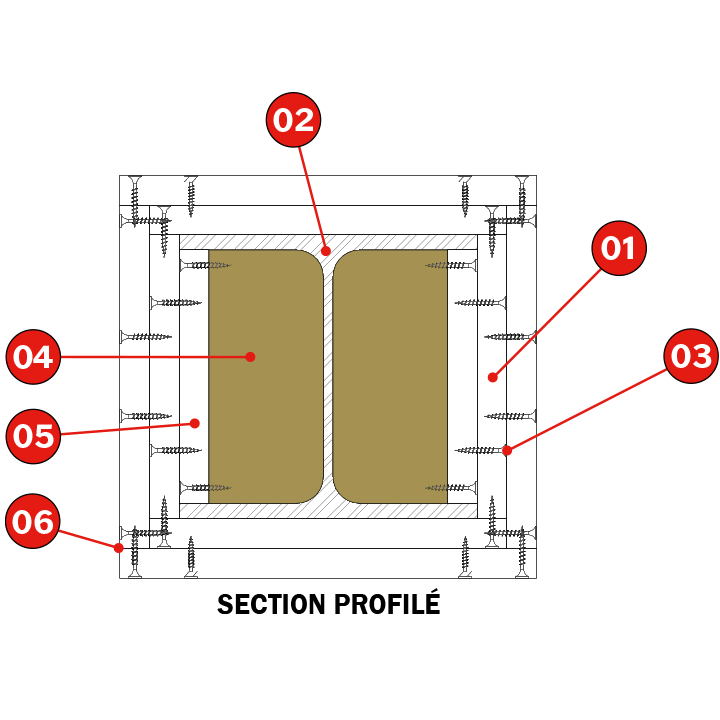

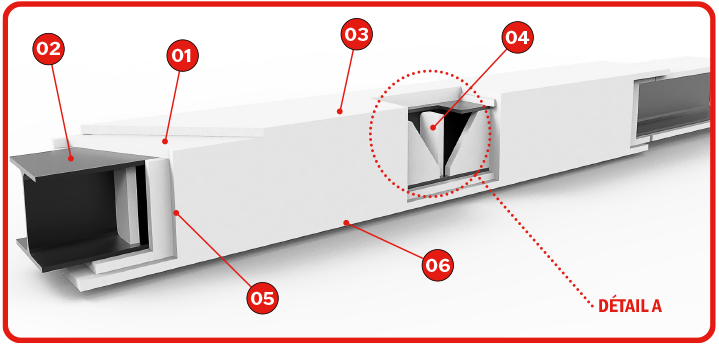

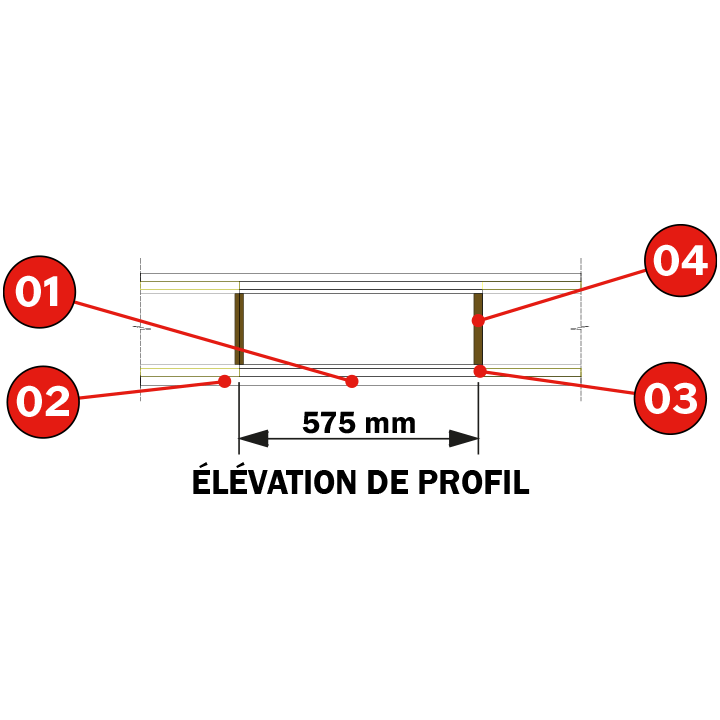

Système d'encastrement de plaque

TEST

Règle :UNE ENV 13381-4
Laboratoire :TECNALIA
Nº Test: 058417-002

SOLUTION

1. Panneaux Tecbor^®.
2. Profilé.
3. Vis autotaraudeuse (dimensions
selon panneau).
4. Cheville de panneau Tecbor^® 20 mm.
5. Panneaux Tecbor^® 20 mm.
6. Pâte à joint Tecbor®.

Description de montage

Couper des chevilles avec des panneaux Tecbor^® de 20 mm adaptés aux dimensions du profil métallique à protéger. Les insérer perpendiculairement dans l’axe du profil tous les 575 mm au maximum.

Couper des bandes de panneaux Tecbor^® d’une dimension correspondant à celle comprise entre les ailes du profil métallique à protéger. Fixer ces bandes aux chevilles à l’aide d’une vis autotaraudeuse, de façon à ce que le joint entre les plaques coïncide sur une cheville support.

Fixer les uns aux autres les panneaux Tecbor^®, d’une épaisseur supérieure ou égale à 20 mm, vissés sur les bandes de plaques à l’aide de vis autotaraudeuses tous les 250 mm.

Appliquer la Pâte à joints Tecbor^® sur les têtes des vis et sur le joint entre panneaux.

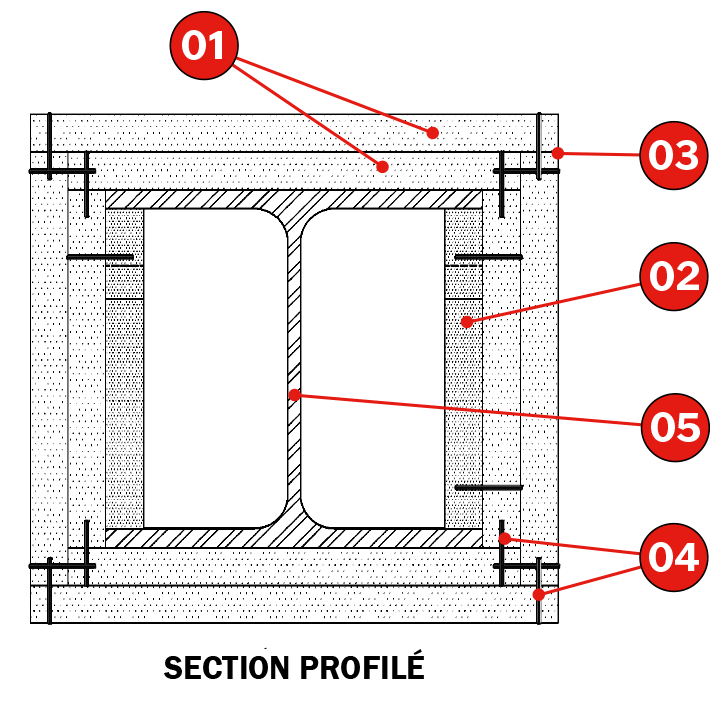

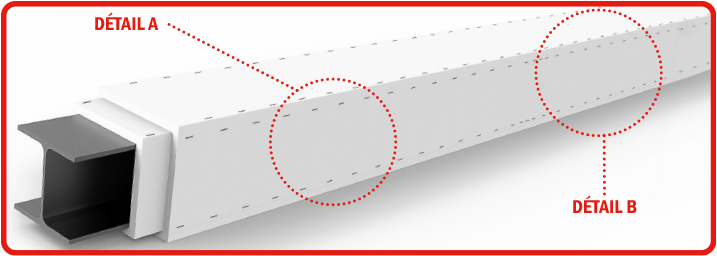

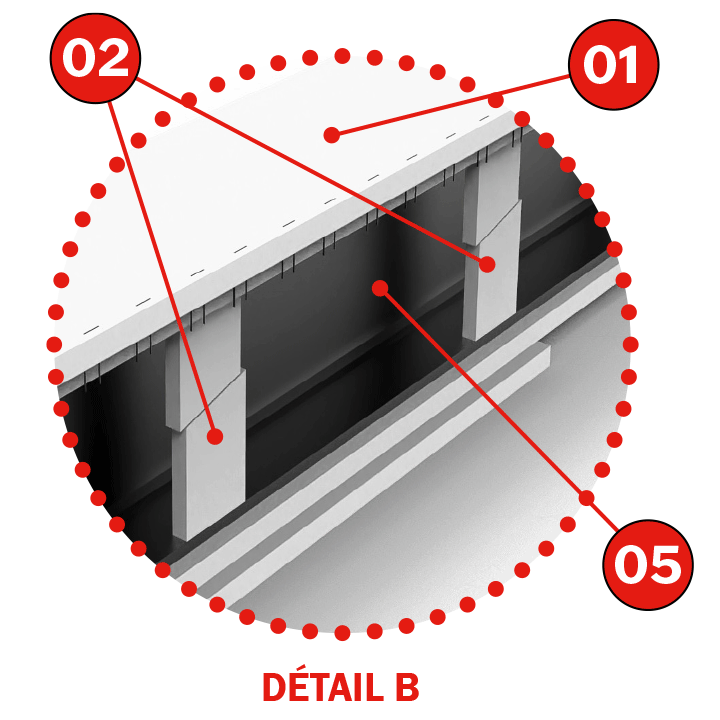

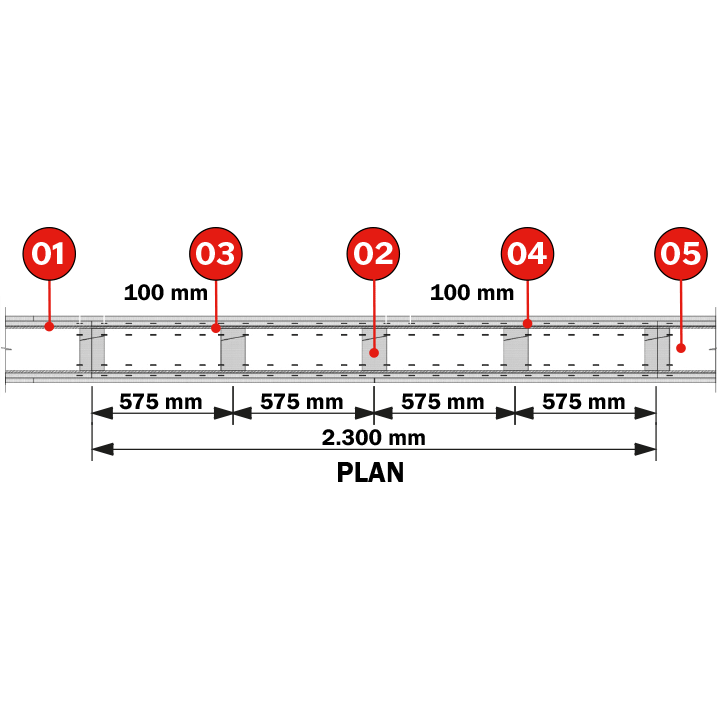

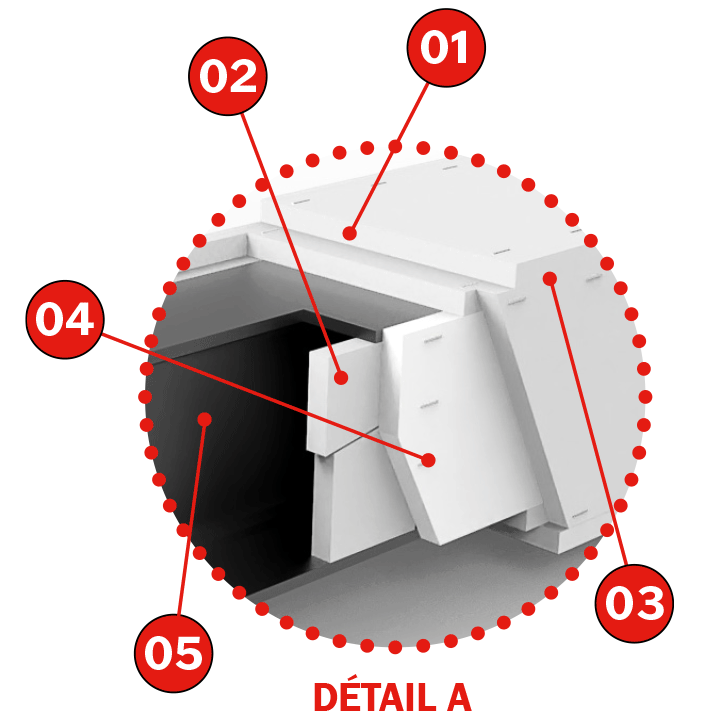

Système de fixation avec agrafes

TEST

Règle:UNE ENV 13381-4
Laboratoire :TECNALIA
Nº Test: 058417-002

SOLUTION

1. Panneaux Tecbor^®.
2. Cheville de support Panneau Tecbor 20 mm.
3. Pâte à joints Tecbor^® .
4. Agrafe de fixation (dimensions selon panneau).
5. Profilé en acier.

Description de montage

Couper des chevilles de support avec des panneaux Tecbor^® de 20 mm, d’une largeur de 100 mm, et adaptés aux dimensions du profil métallique à protéger. Les insérer à l’aide d’une cale, conformément aux indications détaillées, tous les 600 mm au maximum.

Fixer les plaques latérales Tecbor^® sur les chevilles de support, de façon à ce que les joints entre les plaques coïncident sur une cheville de support. Ces panneaux Tecbor^® latéraux doivent être fixés à l’aide d’agrafes métalliques séparées de 50 mm au niveau des jonctions entre les plaques.

Uniquement pour les poutres, il faudra fixer aux plaques latérales Tecbor^®une cheville de support sur le côté inférieur du profil à protéger à l’aide d’agrafes métalliques, et constitué de panneaux Tecbor^® de 20 mm et de 100 mm de largeur.

Fixer les panneaux Tecbor^® inférieurs aux panneaux latéraux et aux chevilles de support inférieures à l’aide d’agrafes métalliques séparées de 100 mm au maximum.

Il convient d’utiliser des agrafes de longueurs supérieures ou égales à l’épaisseur totale des plaques à assembler, le minimum étant de 35 x 10,6 x 1,6 mm..
