Soluções construtivas dos painéis Tecbor®
Painéis Tecbor® - Falsos Tetos e Proteção de Lajes
Os tetos falsos guardafogos são usados fundamentalmente em dudas situações específicas.
- A primeira seria separar verticalmente diferentes sectores de fogo; esta medida serve para limitar o fogo no local de partida e evitar a sua esparalhão entre as diferentes plantas. Esta solução é muito útil em edifícios de grande altura, uma vez que a sectorização do incêndio e geraria muitos problemas durante a evacuação.
- O segundo uso mais comum é proteger os diferentes elementos que cncontramos acima do teto, isto é, para proteger, por exemplo, intalações, estruturas, lajes, etc.
Dependendo das nossas necessidades, usaremos uma ou outra aplicação. As nossas soluç$oes foram testadas enquanto o fogo atacar por baixo.
| ENSAIO
Norma: UNE EN 1364-2 |
SOLUÇÃO

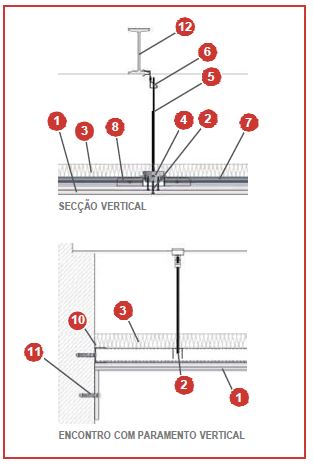

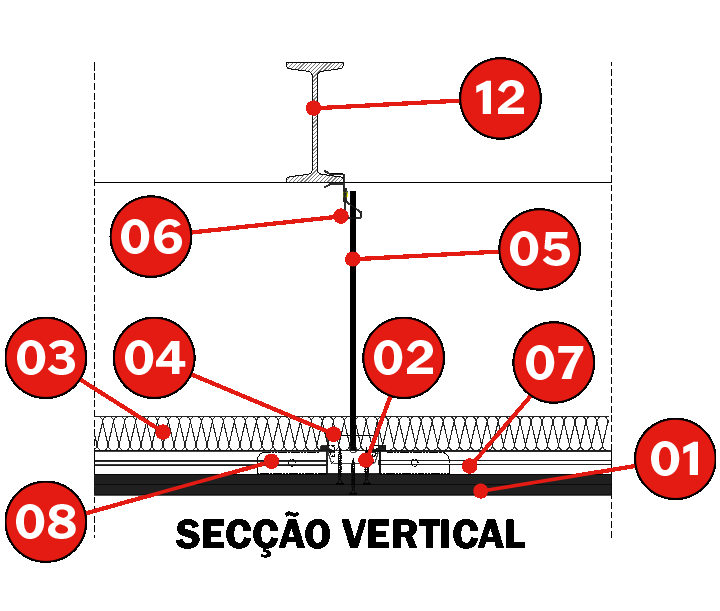

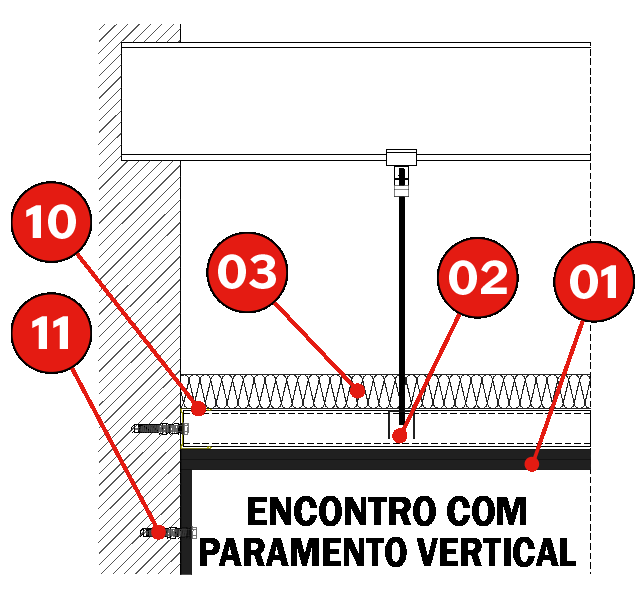

1. Painel Tecbor® 12 mm. 7. TC 60/27. |
Descrição de montagem
Fixar canais de 48 x 30 x 0,5 mm utilizando buchas de 10 x 100 mm a uma distância de aproximadamente 500 mm em todo o perímetro do teto.
Depois, colocar os perfis tipo TC 60/27 a uma distância de 610 mm entre eixos e, transversalmente, cruzar os perfis através de um encaixe de ligação para TC 60/27, formando grelhas de 610 x 610 mm. Com as forquilhas, varão M6 e o grampo de fixação, unir a estrutura ao suporte sobre o qual o teto está suspenso. Terminada a estrutura metálica, fixar a primeira camada de Painéis Tecbor® 12 mm, alternando com a colocação da lã de rocha de 40 mm e 40 kg/m3, no topo da estrutura metálica.
Terminada a estrutura metálica, fixar a primeira camada de Painéis Tecbor® 12 mm, alternando com a colocação da lã de rocha de 40 mm e 40 kg/m3, no topo da estrutura metálica. Em seguida, instalar a segunda camada de Painéis Tecbor®, utilizando parafusos auto-roscantes de 3,5 x 45 mm. Esta segunda camada deve ser desencontrada em relação à primeira camada. Rematar perimetralmente com um rodapé de 150 mm de largura de Tecbor® 12 mm. A distância entre os parafusos deve ser de aproximadamente 250 – 300 mm e as cabeças dos parafusos e as uniões entre os painéis devem ser cobertas com Pasta para Juntas Tecbor®.
 |
 |
Documentos do produto
| ENSAIO
Norma: UNE EN 1365-2 |
SOLUÇÃO

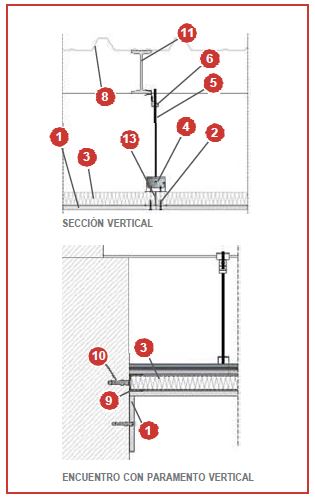

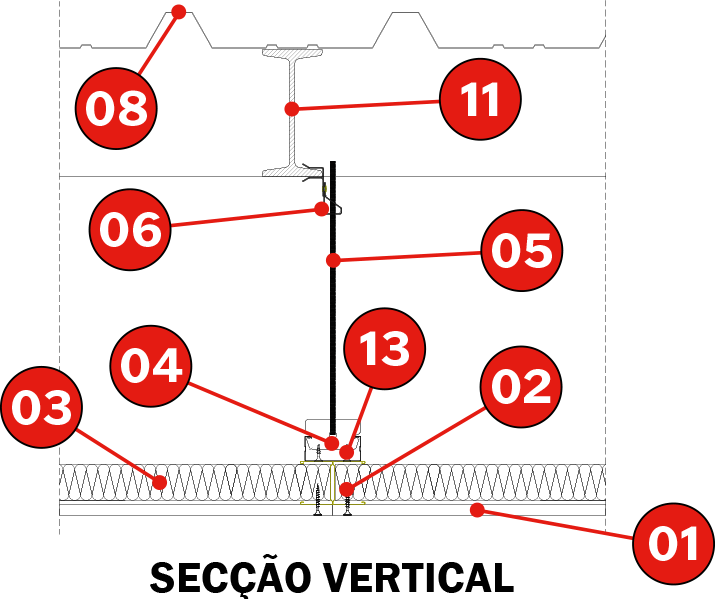

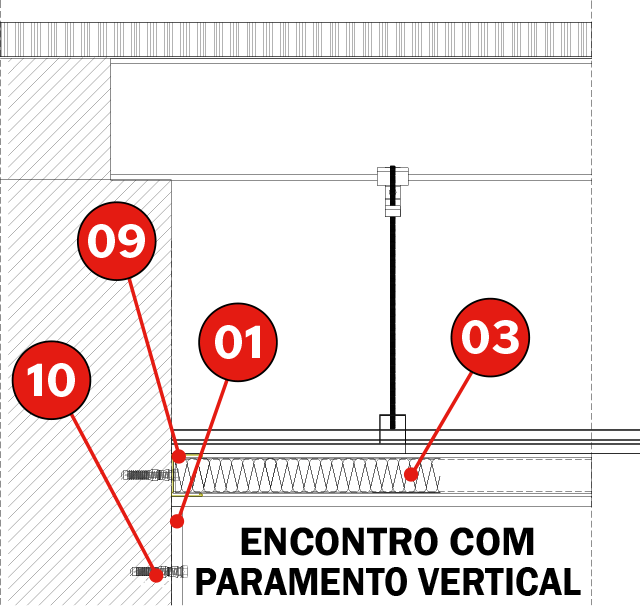

1. Painéis Tecbor® 12 mm. |
Descrição de montagem
Fixar os canais de 48x30x0,5 mm por meio de vigas de 10×100 mm a uma distância de aproximadamente 500 mm em torno do perímetro do teto. Em seguida, coloque os perfis compostos por 2 montantes de 46x36x0,6 mm em forma de “H” deitada, entre os quais são colocados os painéis de lã de rocha. Esta estrutura de colunas é fixada na sua parte superior aos perfis do tipo TC 60/27 e pendurada da laje por maio do sistema de supensão formado por garfo, haste M6 e fixação a cada 600 mm aproximadamente. As articulações entre perfis são feitas comp parafusos metal/metal de 2,9×13 mm.
Posteriormente, os painéis Tecbor® 12 mm são fixados com parafusos auto-roscantes de 3,5×35 mm a cada 250-300 mm, e acaba-se o contorno com uma tomada de 150 mm de largura de Tecbor® 12 mm.
A distância entre parafusos será de 250 a 300 mm aproximadamente, e as cabeças dos parafusos e as juntas entre os painéis serão cobertas com pasta de juntas Tecbor®.
Acima do teto falso, a uma distância de 550 mm e sobre os perfis metálicos IPE 140 foi colocada uma chapa metálica de 0,6 mm de espessura.
 |
 |
Documentos do produto
| ENSAIO
Norma: UNE EN 1365-2 |
SOLUÇÃO

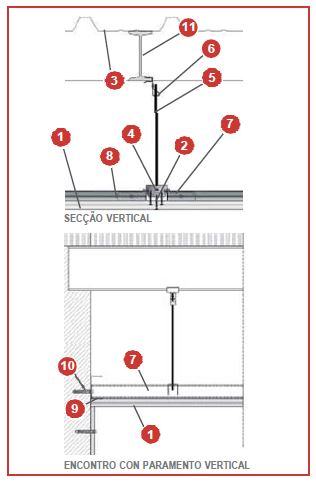

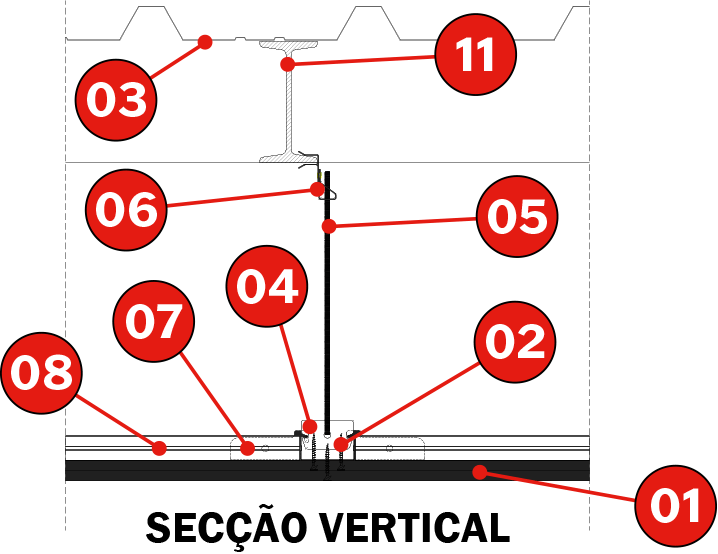

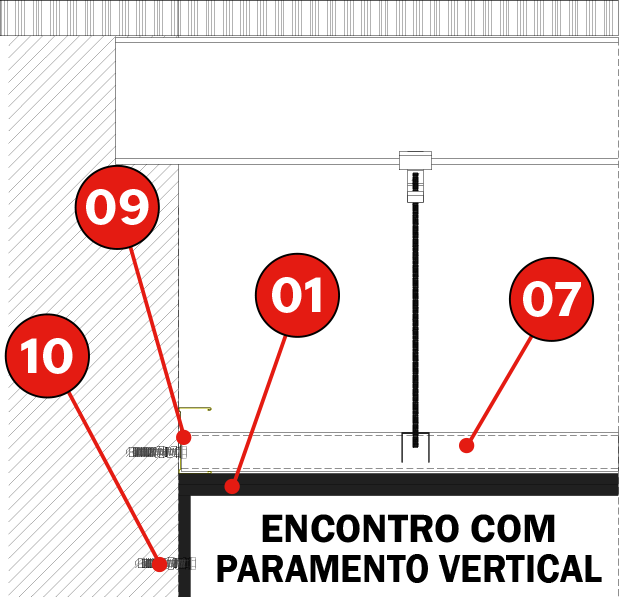

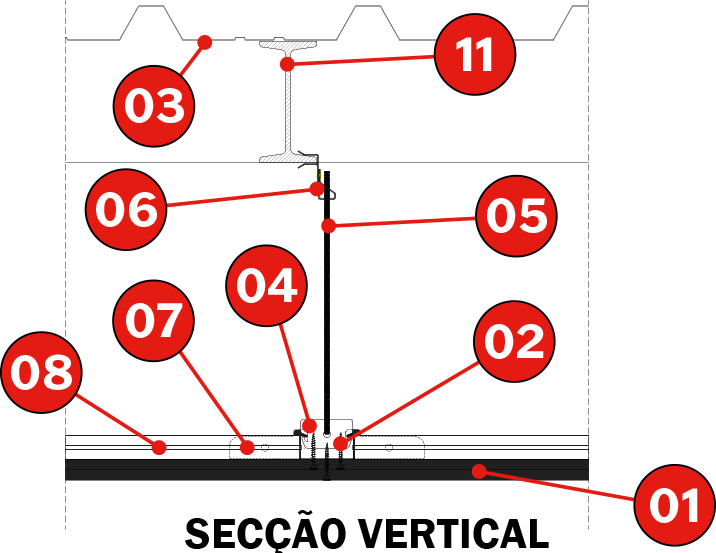

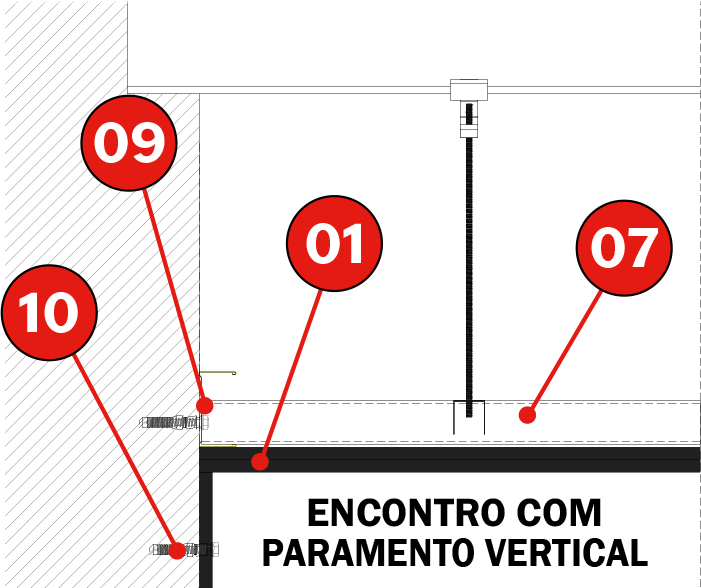

1. Painéis Tecbor® 12 mm. 7. TC 60/27. |
Descrição de montagem
Fixar os canais de 73 x 30 x 0,5 mm com buchas de 10×100 mm a uma distância de cerca de 500 mm aproximadamente em todo o perímetro do teto. Em seguida, colocar os perfis tipo TC 60/27 a uma distância de 610 mm entre eixos e cruzar transversalmente os perfis através de uma junta de ligação para TC 60/27, formando uma grelha de 610×610 mm, utilizando a forquilha, o varão M6 e o grampo de fixação para unir a estrutura ao suporte sobre o qual o teto está suspenso.
Terminada a estrutura metálica, fixar as duas camadas de Tecbor® 12 mm com os parafusos auto-roscantes de 3,5 × 45 mm. A segunda camada de Tecbor® deve ser desencontrada em relação à primeira.
Por último, rematar perimetralmente com um rodapé de 150 mm de largura de Tecbor® 12 mm. A distância entre os parafusos deve ser de aproximadamente 250-300 mm e as cabeças dos parafusos e as uniões entre os painéis devem ser cobertas com Pasta para Juntas Tecbor®.
Por cima do falso teto, a uma distância de 550 mm e sobre os perfis metálicos IPE 160, foi instalada uma chapa metálica de 0,6 mm de espessura.
 |
 |
Documentos do produto
| ENSAIO
Norma: UNE EN 1365-2 |
SOLUÇÃO
1. Painéis Tecbor® 15 mm. 7. TC 60/27. |
Descrição de montagem
Fixar os canais de 73 x 30 x 0,5 mm com buchas de 10×100 mm a uma distância de cerca de 500 mm aproximadamente em todo o perímetro do teto. Em seguida, colocar os perfis tipo TC 60/27 a uma distância de 610 mm entre eixos e cruzar transversalmente os perfis através de uma junta de ligação para TC 60/27, formando uma grelha de 610×610 mm, utilizando a forquilha, o varão M6 e o grampo de fixação para unir a estrutura ao suporte sobre o qual o teto está suspenso.
Terminada a estrutura metálica, fixar as duas camadas de Tecbor® 15 mm com os parafusos auto-roscantes de 3,5×45 mm. A segunda camada de Tecbor® deve ser desencontrada em relação à primeira.
Por último, rematar perimetralmente com um rodapé de 150 mm de largura de Tecbor® 15 mm. A distância entre os parafusos deve ser de aproximadamente 250-300 mm e as cabeças dos parafusos e as uniões entre os painéis devem ser cobertas com Pasta para Juntas Tecbor®.
Por cima do falso teto, a uma distância de 550 mm e sobre os perfis metálicos IPE 160, foi instalada uma chapa metálica de 0,6 mm de espessura.
 |
 |
Documentos del producto
