Painéis Tecbor® – Condutas de Ventilação e Extração de Fumos
Ensaiado seguindo a norma UNE UNE EN 1366-1. Ensaios de resistência ao fogo de instalações e serviços. Parte 1. Condutas. Classificação de acordo com a norma UNE EN 13501-3: EI-120 (ve, ho i↔o) S (Tipo A e B configuração horizontal e vertical).
Os requisitos normativos exigem que se mantenha a setorização dos elementos compartimentados quando são atravessados por instalações como tubulações ou condutas de ventilação e extração.
O Código Técnico da Edificação aponta no seu Documento Básico de Segurança em Caso de Incêndio SI 1, Propagação Interior, Número 3, Ponto 3:
A resistência ao fogo requerida aos elementos de compartimentação de incêndios deve-se manter nos pontos em que tais elementos são atravessados pelos materiais das instalações, tais como cabos, tubulações, conduções, condutas de ventilação, etc. Para isso, pode-se optar por uma das seguintes alternativas:
a) Dispor de um elemento que, em caso de incêndio, obture automaticamente a secção de passo e garanta em tal ponto uma resistência ao fogo ao menos igual à do elemento atravessado. Por exemplo, uma comporta contrafogos automática EI t (i↔o), sendo “t” o tempo de resistência ao fogo requeria ao elemento de compartimentação atravessado, ou um dispositivo intumescente de obturação.
b) Elementos passantes que forneçam uma resistência pelo menos igual à do elemento atravessado, por exemplo, condutas de ventilação EI t (i↔o), sendo “t” o tempo de resistência ao fogo requerida ao elemento de compartimentação atravessado.
O parágrafo anterior continua com a norma de que as condutas resistentes ao fogo que atravessam os setores de incêndios devem ter a setorização para o fogo tanto a partir de seu interior, como exterior às condutas.
O RSCIEI descreve em seu anexo II Artigo 5.7:
“Os sistemas que incluem condutas, tanto verticais como horizontais, que atravessam elementos de compartimentação e cuja função não permita o uso de comportas (extração de fumo, ventilação de vias de evacuação, etc.), devem ser resistentes ao fogo ou estar adequadamente protegidos em todo seu percurso com o mesmo grau de resistência ao fogo que os elementos atravessados, e ensaiados de acordo com as normas UNE-EN aplicáveis.”
As normas UNE EN aplicáveis, tal como aparecem no anexo DB SI G do CTE são:
– UNE EN 1366 Parte 1 para condutas de ventilação.
– UNE EN 1366 Parte 8 para condutas de extração multi-setorial.
| ENSAIO
Norma: UNE EN 1366-1 |
SOLUÇÃO
1. Painéis Tecbor® 30 mm. |

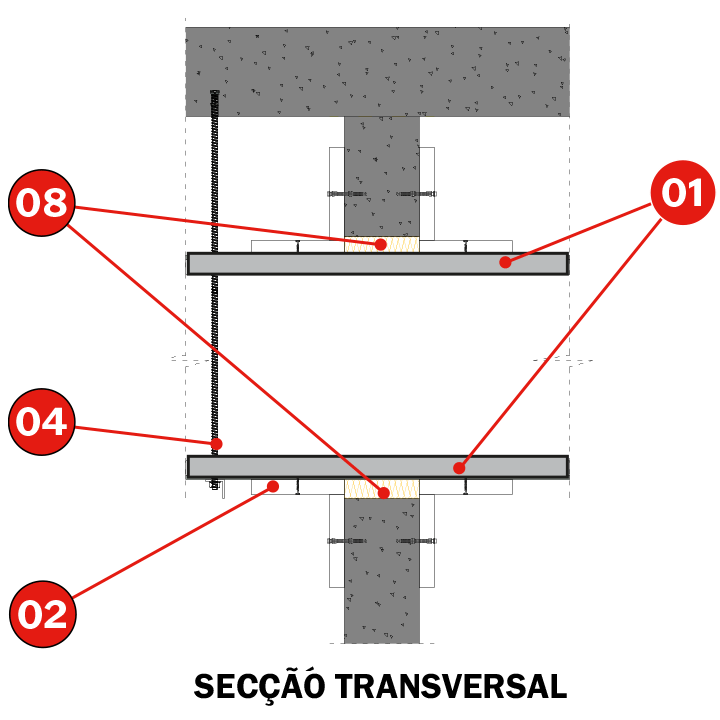

Descrição de montagem
Composição conduta:
Conduta constituída por Painéis Tecbor® de 30 mm de espessura.
Fixações entre secções:
Longitudinalmente, os painéis são unidos por Adesivo Tecsel®. Transversalmente, as secções das condutas são unidas por tapa-juntas perimetrais feitos de Painéis Tecbor® de 30 mm de espessura e 250 mm de largura.
Os tapa-juntas são fixados à secção por meio de 2 filas de parafusos para madeira de 5 x 60 mm, aparafusados a cada 250 mm nos lados compridos e 200 mm nos lados curtos. As linhas são espaçadas em 160 mm.
Método de suporte da conduta:
A conduta é apoiada numa estrutura auxiliar constituída por varões roscados M16 e cantoneiras em L com 50 mm x 50 mm e 5 mm de espessura, sobre as quais assenta a conduta. A distância máxima entre os suspensores deve ser de 1200 mm.
Selagem do ponto de penetração através da estrutura de suporte. A selagem é efetuada com os seguintes elementos:
Painéis Tecbor® com 30 mm de espessura.
Lã de rocha com 50 mm de espessura e 145 Kg/ m3 de densidade.
Documentos do produto
| ENSAIO
Norma: UNE EN 1366-1 |
SOLUÇÃO
1. Painéis Tecbor® 30 mm. |

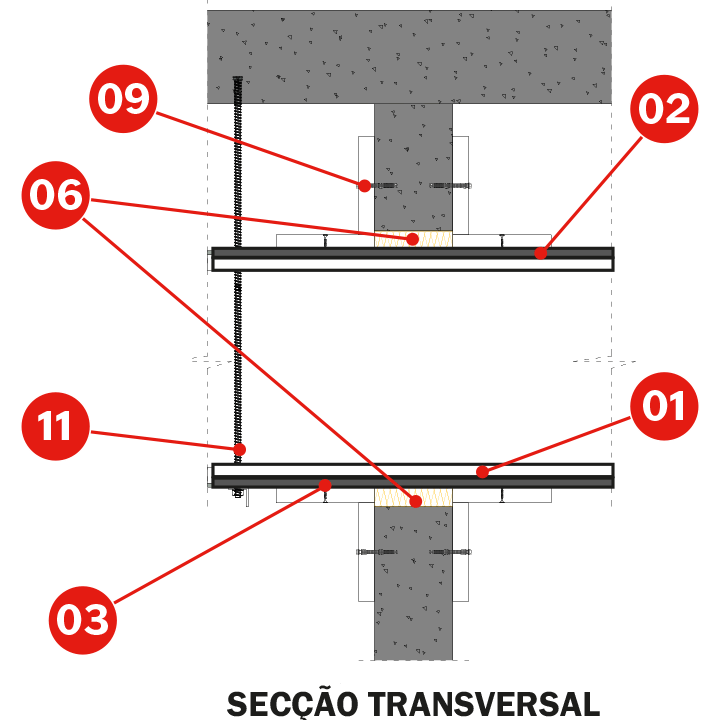

Descrição de montagem
A conduta é constituída por uma camada de Tecbor® de 30 mm e uma camada de Tecbor® de 20 mm.
A ligação entre os painéis da primeira camada é feita por meio de parafusos auto-roscantes 3,9 x 45 mm.
O painel de 20 mm é unido à primeira camada com parafusos de 3,9 x 35 mm. A união entre as secções da conduta é feita cobrindo a junta com cobre-juntas Tecbor® 20+20 mm com 250-300 mm de largura, fixadas à conduta por meio de parafusos auto-roscantes 3,9 x 45 mm a cada 250 mm.
A conduta é apoiada em cantoneiras horizontais de 50 x 50 x 5 mm e suspensa da laje por meio do conjunto de varão, anilha e porca M16. O espaçamento entre os pendentes é de 1 m.
As uniões entre os painéis, as juntas e as cabeças dos parafusos devem ser cobertas com Pasta para Juntas Tecbor® preparada.
Passagem de setores: O espaço entre a conduta e a estrutura de suporte é preenchido com lã de rocha de 145 kg/m³ e, em seguida, são colocadas tiras de Painéis Tecbor® 30+20 mm com cerca de 250 mm de largura à volta da conduta e fixadas à estrutura de suporte com buchas de 10 x 100 mm em ambos os lados.
Em seguida, é feito um anel à volta da conduta com tiras de 250 mm fixadas com parafusos autoroscantes de 3,9 x 45 mm. Para mais informações, consulte o manual de instalação.
Documentos do produto
