Solutions Constructives Panneaux Tecbor®
Panneaux Tecbor® - Faux plafonds et protection des dalles
Les faux plafonds coupe-feu sont utilisésprincipalement dans deux situations concrètes:
- La première serait pour rendre indépendant verticalement des différents secteurs d’incendie. Cette mesure sert à borner le feu dans le lieu de début et éviter qu’il se propage par de plusieurs étages. Cette solution est très utile dans des édifications de grande hauteur, puisque une sectorisation incomplète produirait une grande avance du feu et générerait beaucoup de problèmes pendant l’évacuation.
- La deuxième utilisation plus habituelle est celle de protéger de différents éléments qu’on trouve au-dessous du plafond; c’est à dire, protéger par exemple des installations, structures, dalles, etc.
En fonction de nos besoins, on utilisera une application ou l’autre. Nos solutions ont été testés quand le feu brûle en bas.
| ESSAI
Règle: UNE EN 1364-2 |
SOLUTION
1. Panneau Tecbor® 12 mm. 7. TC 60/27.
|

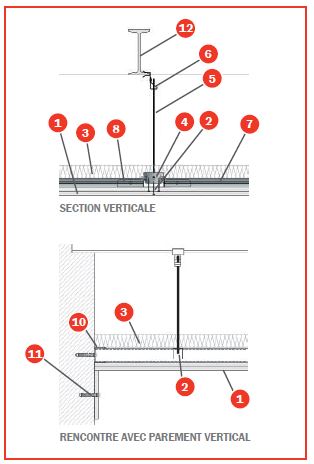

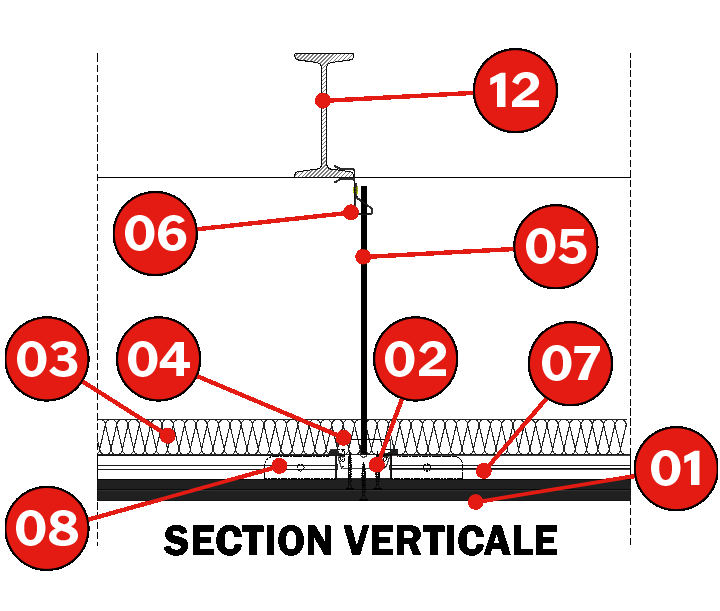

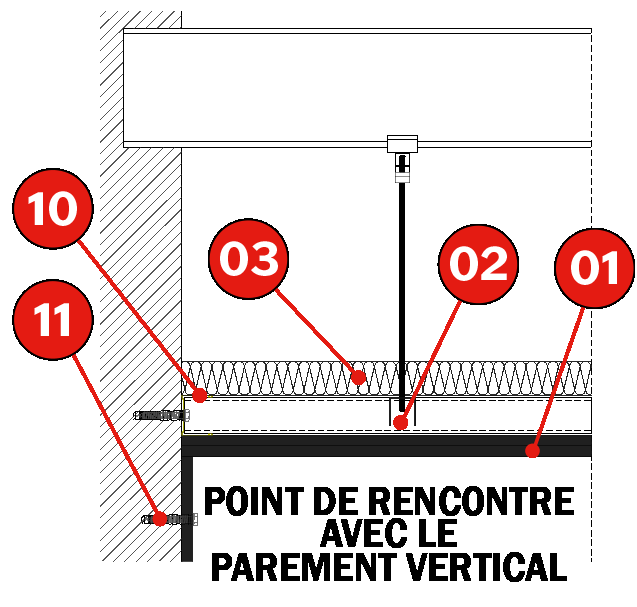

Description du montage
Fixer les gaines de 48x30x0,5 mm par des chevilles de 10×100 mm d’une distance de 500 mm approximativement sut tout le périmètre du plafond.
Ensuite, placer les profils du type TC 60/27 d’une distance de 610 mm entre axes et transversalement croiser les profils par une connexion-raccordement pour TC 60/27 en formant des réticules de 610×610 mm. Unir la structure au support sur lequel elle est suspendue du plafond avec les fourchettes, la tige M6 et l’agrafe de serrage.
Une fois finie la structure métallique, fixer la première couche de panneaux Tecbor® 12 mm en alternant avec le placement de la laine de roche de 40 mm et 40 Kg/m3 par dessous de la charpente métallique. Après, installer la deuxième couche de panneaux par des vis autotaraudeuses de 3,5×45 mm. Cette deuxième couche ira de façon alternée par rapport à la première couche.
Achever périmetralement avec une plinthe de 150 mm de large de Tecbor® 12 mm.
La distance entre vis sera de 250-300 mm approximativement et, on couvrira avec la Pâte à joints Tecbor® les têtes des vis et les unions entre panneaux.
 |
 |
Documentation
| ESSAI
Règle: UNE EN 1365-2 |
SOLUTION
1. Panneaux Tecbor® 12 mm. 7. TC 60/27. |

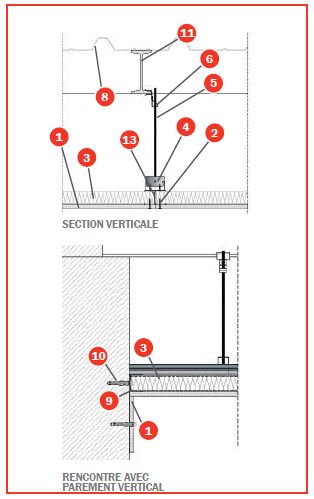

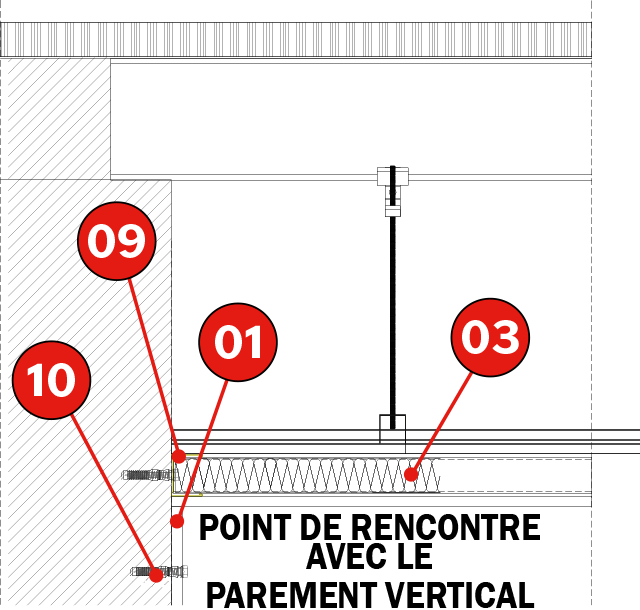

Description du montage

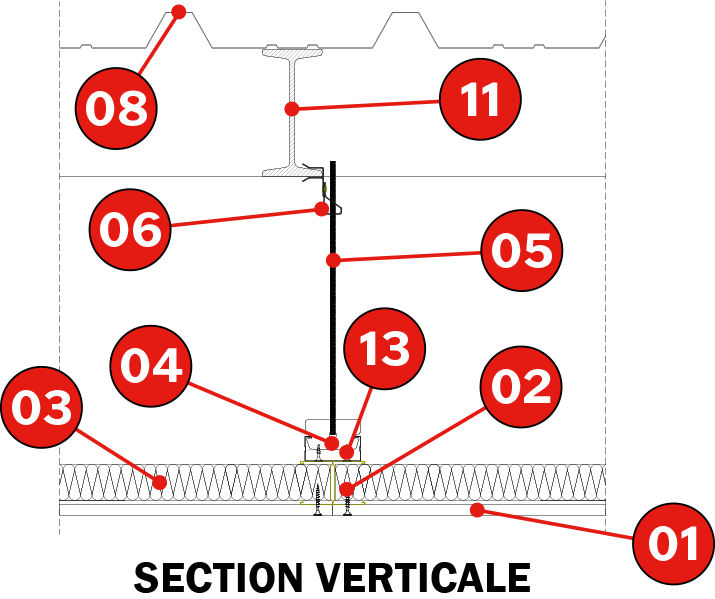

Fixer les gaines de 48x30x0,5 mm avec des chevilles de 10×100 mm d’une distance de 500 mm approximativement sur tout le périmètre du plafond. Ensuite, placer les profils composés par 2 montants de 46x36x0,6 mm sous la forme de “H” tombé et entre eux sont placés les panneaux en laine de roche. Cette structure de montants est fixée sur la partie supérieure aux profils de type TC 60/27 et ils sont suspendus de la dalle par le système de accrochage formé par fourchette, tige M6 et agrafe de serrage chaque 600 mm approximativement. Les unions entre profils sont faites avec des vis autotaraudeuses métal/métal de 2,9 x 13 mm.
Puis fixer les Panneaux Tecbor® 12 mm à l’aide de vis auto-taraudeuses de 3,5 x 35 mm, tous les 250 – 300 mm et terminer le périmètre avec une plinthe de 150 mm de large de Tecbor® de 12 mm.
La distance entre les vis sera d’environ 250 – 300 mm et les têtes des vis ainsi que les jonctions entre les panneaux seront recouvertes de Pâte à Joint Tecbor®. Une tôle grecquée de 0,6 mm d’épaisseur est placée au-dessus du faux-plafond, à une distance de 400 mm, et sur les profilés métalliques IPE 140.
 |
 |
Documentation
| ESSAI
Règle: UNE EN 1365-2 |
SOLUTION
1. Panneaux Tecbor® 12 mm. 7. TC 60/27. |

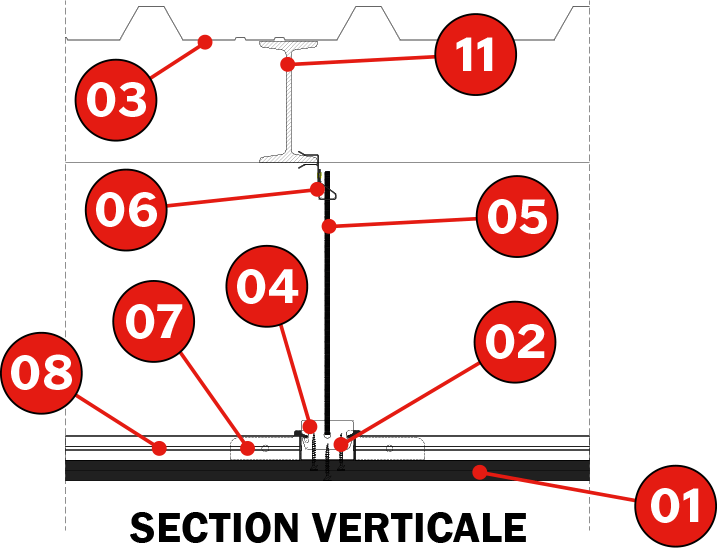

Description du montage

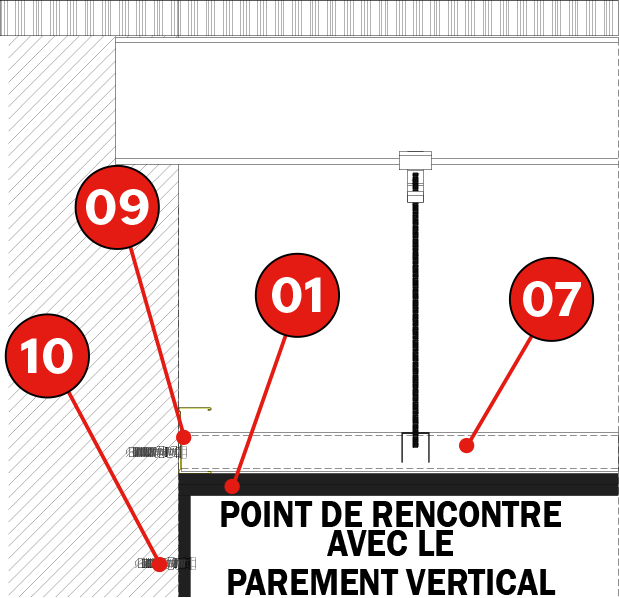

Fixer les rainures de 73 x 30 x 0,5 mm au moyen de chevilles de 10 x 100 mm à une distance d’environ 500 mm sur environ tout le périmètre du plafond. Puis, placer les profilés de type TC 60/27 à une distance de 610 mm entre axes et, transversalement, croiser les profilés au moyen d’une connexion-raccordement pour TC 60/27, formant des cadres à grille de 610×610 mm, en utilisant une fourche, une tige M6 et une agrafe de fixation pour assembler la structure au support auquel le plafond est suspendu.
Une fois la structure métallique terminée, fixer les deux couches de Tecbor® 12 mm au moyen de vis auto-taraudeuses de 3,5 x 45 mm. Le sens de cette seconde couche de Tecbor® sera alterné par rapport au sens de la première.
Enfin, terminer le périmètre avec une plinthe de 150 mm de large de Tecbor® 12 mm.
La distance entre les vis sera d’environ 250 – 300 mm et les têtes des vis ainsi que les jonctions entre les panneaux seront recouvertes de Pâte à Joint Tecbor®.
Une tôle métallique de 0,6 mm d’épaisseur a été placée au-dessus du fauxplafond, à une distance de 550 mm, et sur les profilés métalliques IPE 160.
 |
 |
Documentation
| ESSAI
Règle: UNE EN 1365-2 |
SOLUTION
1. Panneaux Tecbor® 15 mm. 7. TC 60/27. |

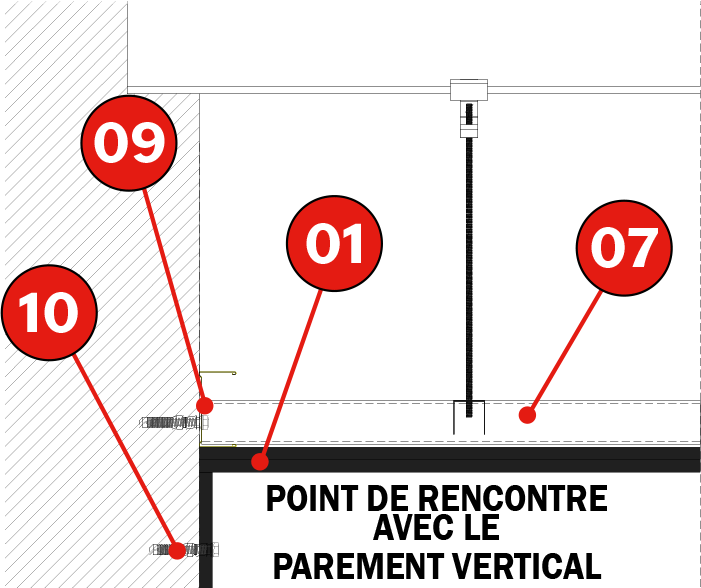

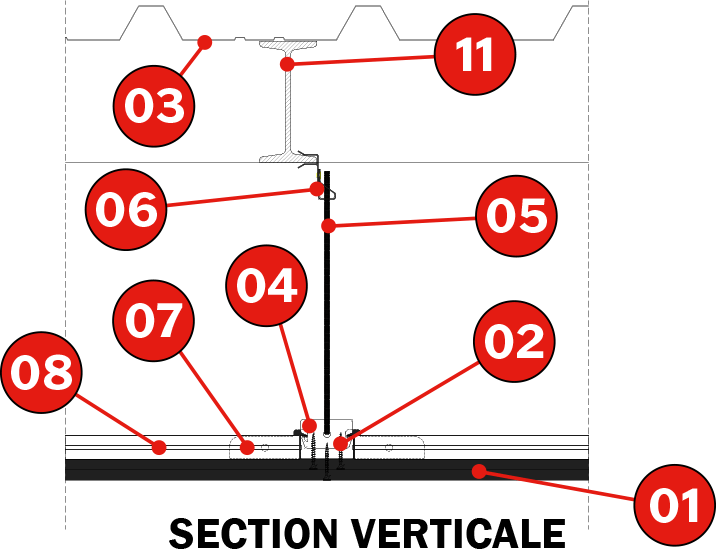

Description du montage
Fixer les rainures de 73 x 30 x 0,5 mm au moyen de chevilles de 10 x 100 mm à une distance d’environ 500 mm sur environ tout le périmètre du plafond. Puis, placer les profilés de type TC 60/27 à une distance de 610 mm entre axes et, transversalement, croiser les profilés au moyen d’une connexion-raccordement pour TC 60/27, formant des cadres à grille de 610×610 mm, en utilisant une fourche, une tige M6 et une agrafe de fixation pour assembler la structure au support auquel le plafond est suspendu.
Une fois la structure métallique terminée, fixer les deux couches de Tecbor® 15 mm au moyen de vis auto-taraudeuses de 3,5 x 45 mm. Le sens de cette seconde couche de Tecbor® sera alterné par rapport au sens de la première.
Enfin, terminer le périmètre avec une plinthe de 150 mm de large de Tecbor® 15 mm.
La distance entre les vis sera d’environ 250 – 300 mm et les têtes des vis ainsi que les jonctions entre les panneaux seront recouvertes de Pâte à Joint Tecbor®.
Une tôle métallique de 0,6 mm d’épaisseur a été placée au-dessus du fauxplafond, à une distance de 550 mm, et sur les profilés métalliques IPE 160.
 |
 |
