Soluções Construtivas do Tecbor® Y
Tecbor® Y - Faixas de encontro corta-fogos EI-60
Em 3 de Janeiro de 2005, entra em vigor o Real Decreto 2267/2004, Regulamento de Segurança contra Incêndios em Estabelecimentos Industriais (RSCIEI). O objetivo de este Regulamento é conseguir um nível suficiente de segurança em caso de incêndio nos estabelecimentos de caracter industrial.
Quando uma divisória germinada entre edifícios ou naves industriais encontra-se com a cobertura, deverá se instalar uma faixa de 1 m na sua projeção horizontal como mínimo, com um nível de resistência ao fogo de ao menos a metade do exigido à divisória germinada, para assim, evitar a propagação do incêndio pelo edifício ou nave adjacente.
As faixas Tecbor® Y estão formadas por uma estrutura portante constituída por esquadras suporte. As mesmas fixam-se à obra suporte (medianeira) com uma modulação entre elas de 1 metro. As esquadras estão realizadas com montantes de 46 x 36 x 0,6 mm.
Uma vez colocadas as esquadras, fixam-se os ómegas de 45 x 15 x 0,5 mm, mediante parafusos rosca-chapa de 3,5 mm. Estes ómegas se colocarão a uma distância de 450 mm entre elas.
A pasta de Juntas Tecbor®, aplica-se na união entre painéis.
O adesivo Tecsel®, sela o encontro entre a faixa e a obra suporte.
Tipos de Faixas
- Fixada à medianeira.
- Integrada na própria cobertura, quando tenha ao menos a mesma estabilidade ao fogo que a resistência exigida à faixa.
- Prolongando a medianeiraou elemento partilhado 1m por cima da cobertura.
Ensaio

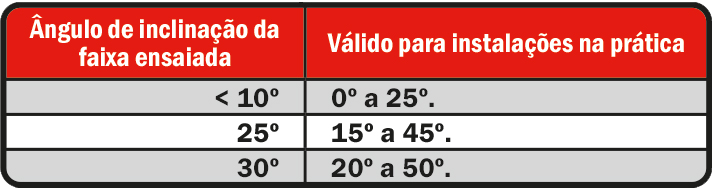

As soluções da mcr tecresa® respondem às exigências do RSCIEI, cobrindo todos os ângulos de inclinação e podem ser aplicadas a todas as situações reais encontradas em obra
Norma: Protocolo de ensaio e de resistência ao fogo de faixas encontro medianeira / cobertura
Laboratório: CERIFuego
Nº ensaio: 25_014_01

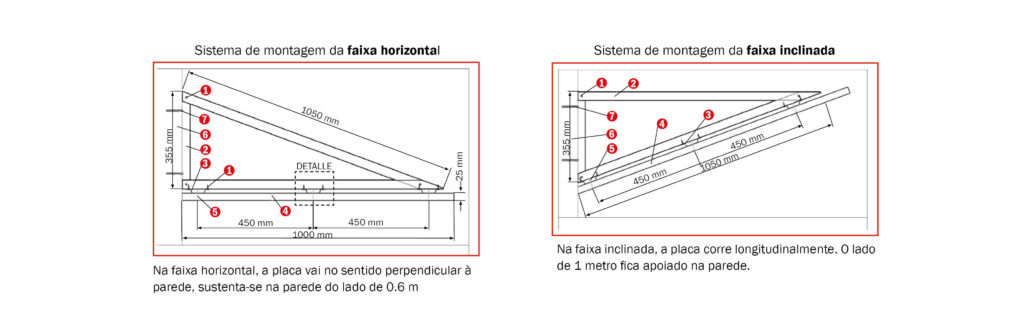

Solução
1. Painéis Tecbor® Y 25 mm.
2. Suporte montantes 40 x36 x 0,6 mm.
3. Ómega de 46 x 15 x 0,6 mm.
4. Parafuso autoferfurante de 3,5 x 35 mm.
5. Parafuso de cabeça cilíndrica para chapa de 3,5 x 25 mm.
6. Bucha e parafuso HILTI 50 x HRD.
7. Parafuso autoperfurante de 3,5 x 35 mm.
8. Parede fixação faixa.
9. Pasta para Juntas Tecbor®.
Montagem
São fixadas à estrutura de suporte (parede divisória) com um espaçamentode 600 mm entreelas. Os cantoneiras são constituídos por montantes de 46 x 36 x 0,6 mm.
Depois de colocados os cantoneiras, fixam-seas omegas de 45 x 15 x 0,6 mm, através de parafusos de chapa de 3,5 x 25 mm. Estas omegas devem ser colocadas a uma distância de 440 mm entresi.
A Pasta de Juntas Tecbor® é aplicada na junção entre os painéis e sela o encontro entre a faixa e a obra de suporte.
