Le décret royal 2267/2004 portant sur le règlement de sécurité contre les incendies dans les établissements industriels (RSCIEI) est entré en vigueur le 3 janvier 2005. Ce règlement a pour objectif d’atteindre un niveau de sécurité suffi sant en cas d’incendie dans les établissements de type industriel.
Quand un mur mitoyen situé entre les édifi ces ou les hangars industriels touche la toiture, une bande d’au moins 1 m doit être posée sur sa projection horizontale. Cette bande doit avoir un degré de résistance au feu égale à au moins la moitié de ce qui est exigé du mur mitoyen, afi n d’éviter la propagation de l’incendie à l’ensemble de l’édifi ce ou du hangar adjacent.
Les bandes Tecbor® Y sont composées d’une structure portante formée par des équerres de support. Celles-ci sont fi xées sur l’ouvrage de support (mur mitoyen) suivant un espacement d’1 mètre entre elles. Les équerres sont formées de montants de 46 x 36 x 0,6 mm.
Après la fi xation des équerres, les omégas de 45 x 15 x 0,5 mm sont fi xés par des vis à tôle de 3,5 mm. Ces omégas sont espacés de 450 mm entre eux.
La pâte à joints Tecbor® est appliquée à la jonction entre les panneaux.
L’adhésif Tecsel® scelle la cloison entre la bande et l’ouvrage de support.
Types de Bandes
- Bande posée sur le mur mitoyen.
- Bande incorporée à la toiture même, quand celle-ci présente au moins la même stabilité au feu que la résistance attendue de la bande.
- Prolongement du mur mitoyen ou de l’élément de séparation d’1 m au-dessus de la toiture.
Essai

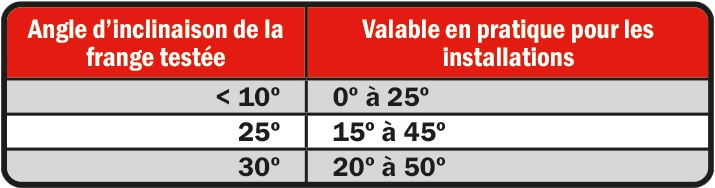

Les solutions de mcr tecresa® correspondent aux exigences du RSCIEI grâce à la couverture de tous les angles d’inclinaison qui s’appliquent à toutes les situations réelles auxquelles nous faisons face pendant le travail.
Règle: Protocole d’essai de résistance au feu des bandes isolantes de mur mitoyen / toiture.
Laboratoire: CERTIFuego.
Nº Essai: 25_014_01
Solution
- Panneaux Tecbor® Y 25 mm..
- Support montats 46 x 36 x 0,6 mm. Profilé
- Profilé oméga de 45 x 15 x 0,6 mm.
- Vis auto-taraudeuse de 3,5 x 35 mm.
- Vis à tôle filetée de 3,5 x 25 mm.
- Vis Hilti 50 x HRD.
- Vis auto-taraudeuse de 3,5 x 35 mm.
- Mur de fixation de la frange.
- Pâte à Joint Tecbor®.

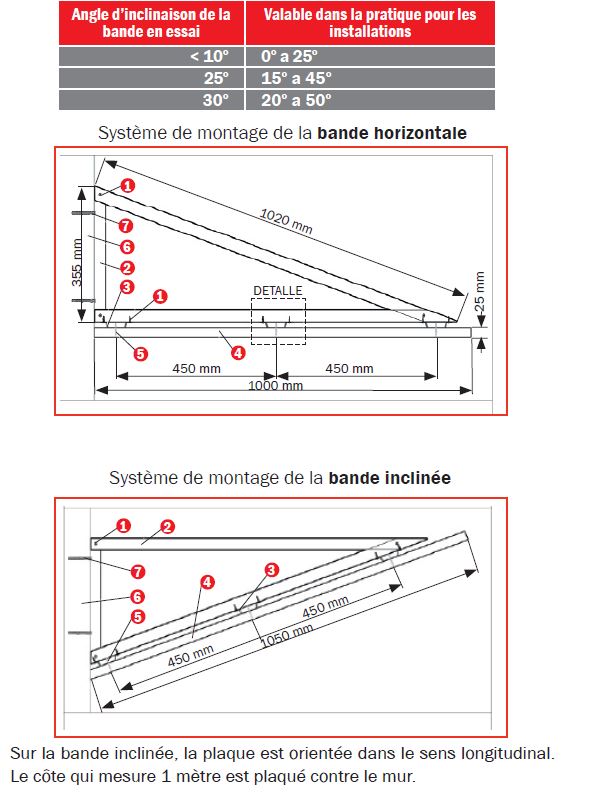

Description du Montage
Elles sont fixées à la structure porteuse (mur mitoyen) avec un espacement de 600 mm entreelles. Les équerres sont constituées demontants de 46 x 36 x 0,6 mm. Unefois les équerres mises en place, on fixeles profilés en oméga de 45 x 15 x 0,6 mm à l’aide de vis à tôlede 3,5 x 25 mm.
Ces profilés en oméga sont placés à unedistance de 440 mm les uns des autres.
La Pâte à Joints Tecbor® est appliquée au niveau de la jonction entreles panneaux et assure l’étanchéité entrela bande et lesupport.
