Panneaux Tecbor® - Éléments non porteurs. Murs
Les murs non porteurs qui exercent des fonctions de séparation entre secteurs d’incendie doivent avoir une résistance au feu comme il est indiqué dans la règle UNE EN 1364-1.
Quand dans la réalisation du test de résistance le feu des éléments non porteurs (partie 1: murs) on laisse un bord libre, la règle permet d’augmenter les dimensions de la largeur.
Par rapport à l’augmentation en hauteur, la règle est claire et concise. Quand la construction soit testée avec un minimum de 3 mètres, il est possible de l’augmenter jusqu’à 4 mètres.
En de multiples occasions nous trouvons des cloisons supérieurs à 4 mètres. mercor tecresa® es pionnière dans le développement des cloisons de grandes dimensiones et propose la solution la plus más efficace et pratique pour ce genre de travaux.
En outre, à chaque fois que la sectorisation des divisions se brise (par exemple dans le passage des installations) il est nécessaire de sceller les enfoncements produits par elles-mêmes. Consulter le catalogue de Systèmes d’étanchété Tecsel® pour trouver la solution la plus aproppriée.
| ESSAI
Règle: UNE EN 1364-1 |
SOLUTION

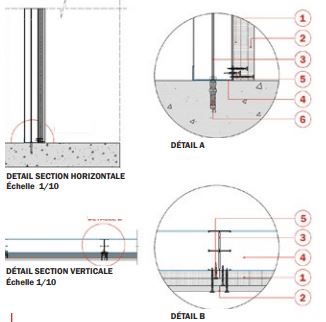

1. Panneaux Tecbor® 12 mm. |

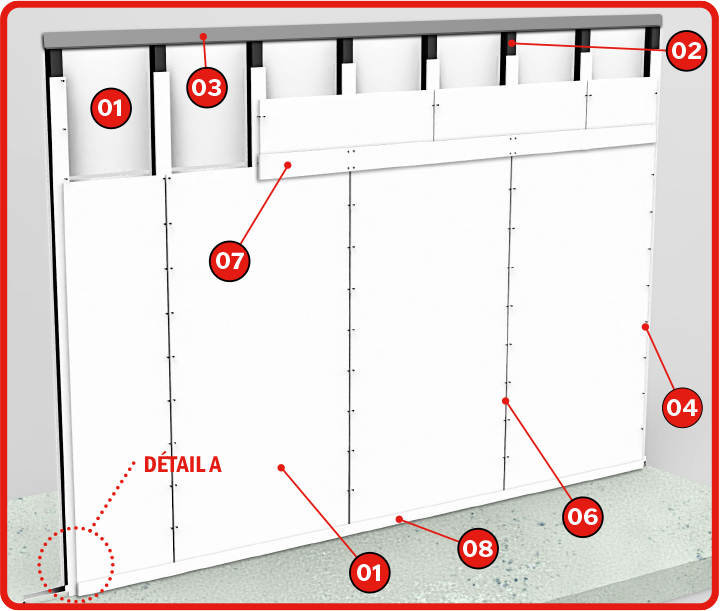

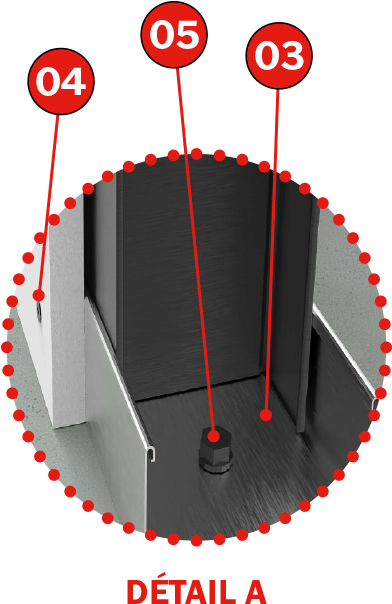

Description de montage

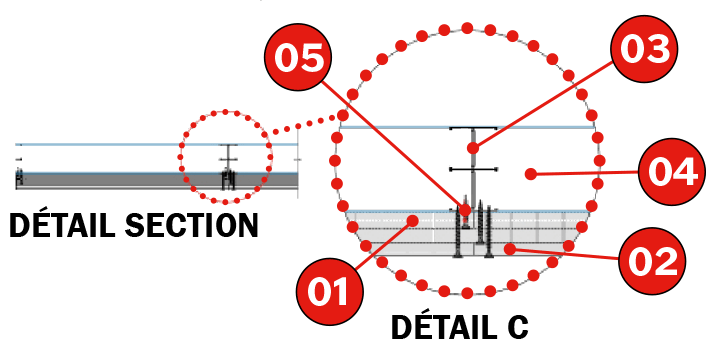

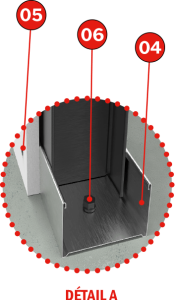

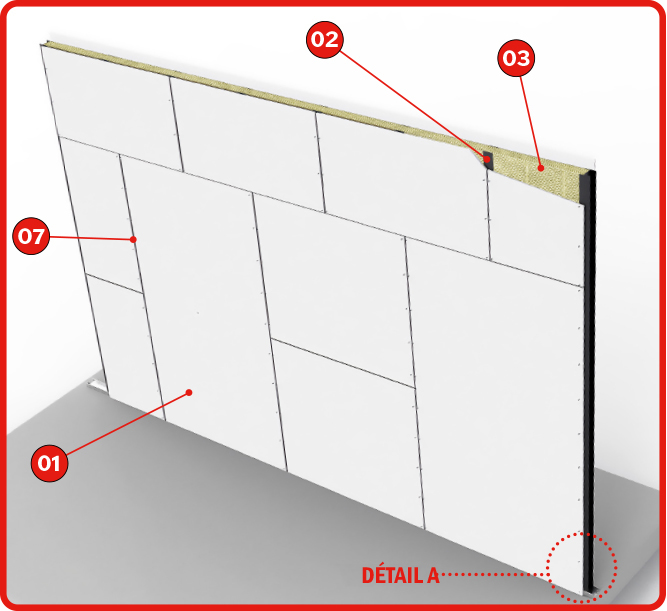

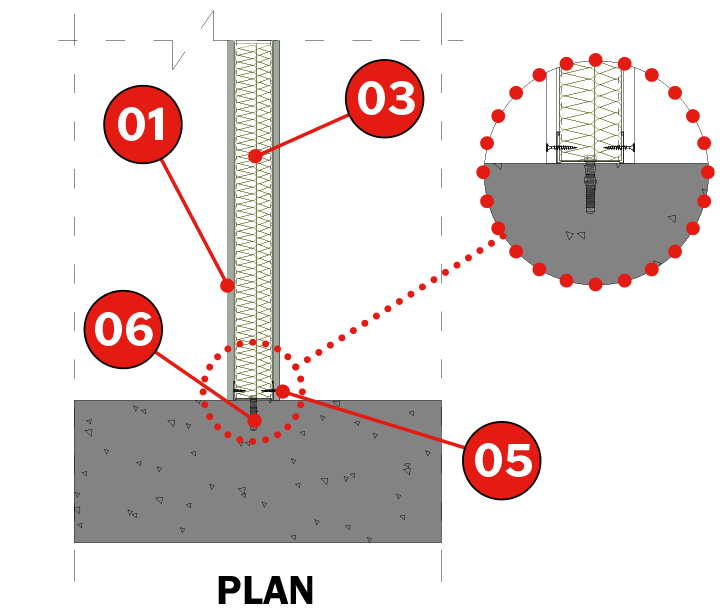

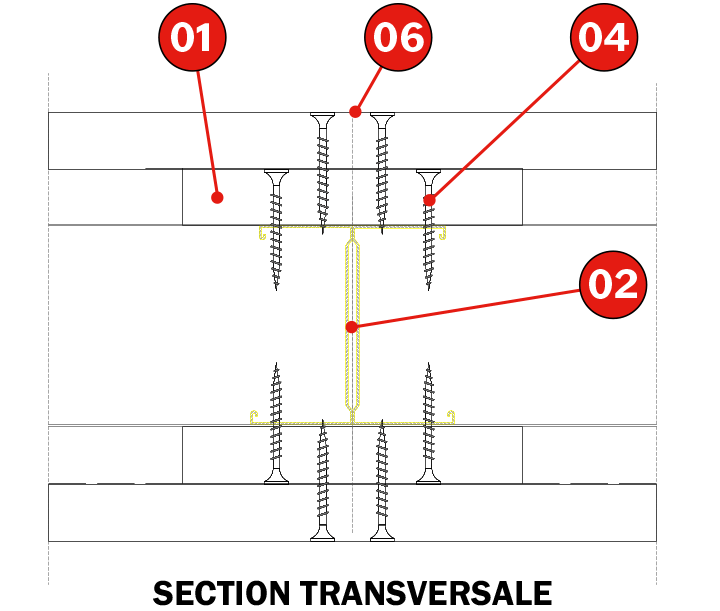

Fixer les conduites de 73 x 30 x 0,5 mm à l’aide d’une cheville métallique M6 tous les 250-300 mm. Compléter la structure métallique avec des montants doubles de 70 x 36 x 0,6 mm placés en « H » et avec une distance de 610 mm entre les axes.
Puis fixer les panneaux Tecbor® de 12 mm de chaque côté à l’aide de vis autotaraudeuses de 3,5 x 35 mm tous les 200-250 mm.
Enfin, recouvrir les joints entre les panneaux et les têtes des vis avec de la Pâte à joints Tecbor®.
Les montants seront recouverts de bandes de panneaux Tecbor®, sur lesquelles les panneaux seront vissés.
 |
 |
Documentation
| ESSAI
Règle: UNE EN 1364-1 |
SOLUTION

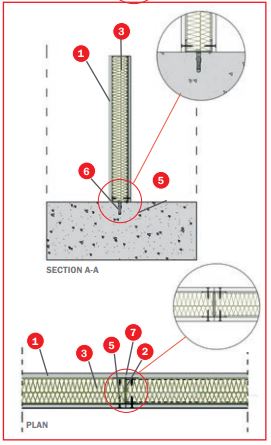

1. Panneaux Tecbor® 12 mm. |

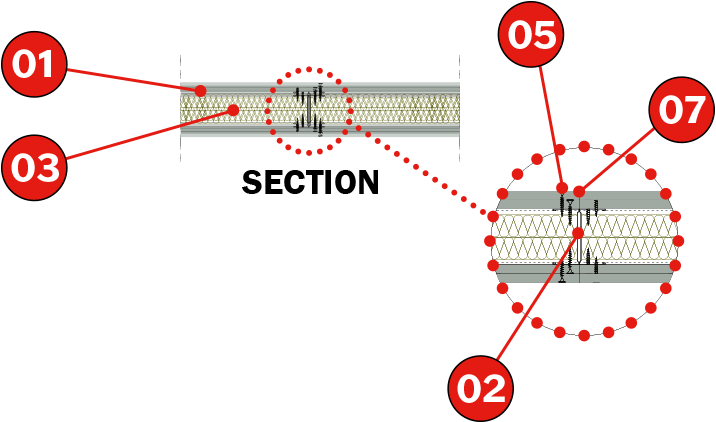

Description de montage
Fixer les gaines 73x30x0,5 mm à l´aide d´une cheville métallique M6 tous les 250 mm. Compléter la structure métallique avec des montants doubles de 70 x 36 x 0,6 mm placés en « H » et avec une distance de 610 mm entre les axes.
Puis fixer les panneaux Tecbor® de 10 mm de chaque côte à l´aide de vis autotaraudeuses de 3,5 x 35 mm tous les 200-250 mm.
Enfin, recouvrir les joints entre les panneaux et les têtes des vis avec de la Patê à joints Tecbor®.
Les montants seront recouverts de bandes de panneaux Tecbor®, sur lesquelles les panneaux seront vissés.
 |
 |
Documentation
| ESSAI
Règle: UNE EN 1364-1 |
SOLUTION

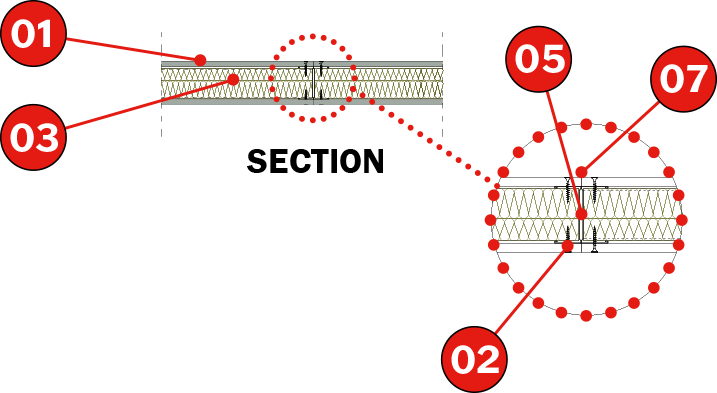

1. Panneaux Tecbor® 10 mm. |
Description de montage
Fixer les gaines 73x30x0,5 mm à l´aide d´une cheville métallique M6 tous les 250 mm. Compléter la structure métallique avec des montants doubles de 70 x 36 x 0,6 mm placés en « H » et avec une distance de 610 mm entre les axes.
Puis fixer les panneaux Tecbor® de 10 mm de chaque côte à l´aide de vis autotaraudeuses de 3,5 x 35 mm tous les 200-250 mm.
Enfin, recouvrir les joints entre les panneaux et les têtes des vis avec de la Patê à joints Tecbor®.
Enfin, recouvrir les joints entre les panneaux et les têtes des vis avec de la Patê à joint Tecbor®.
 |
 |
Documentation
| ESSAI
Règle : UNE EN 1364-1 |
SOLUTION

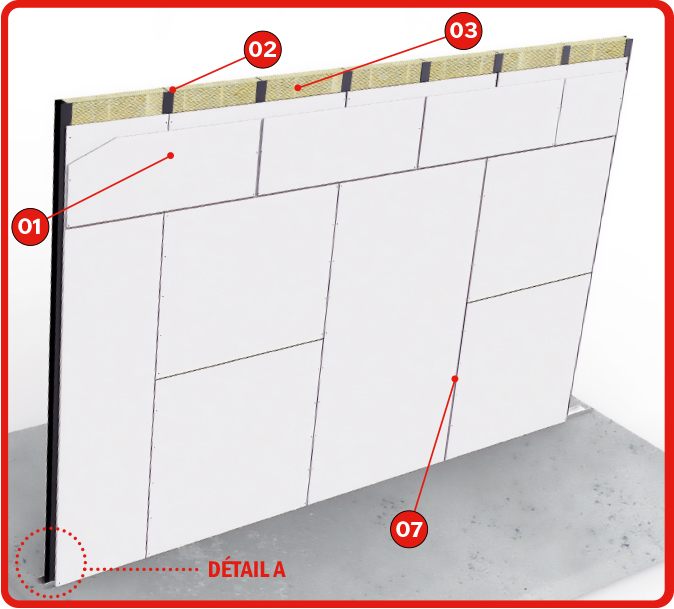

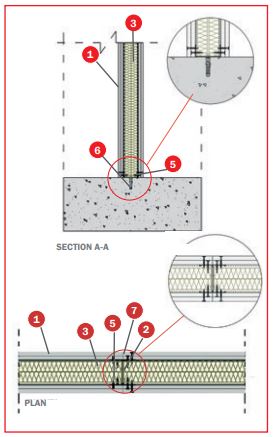

1. Panneaux Tecbor® 15 mm. 8. Pâte à joints Tecbor® ou Pâte d´adherence Tecbor®. |

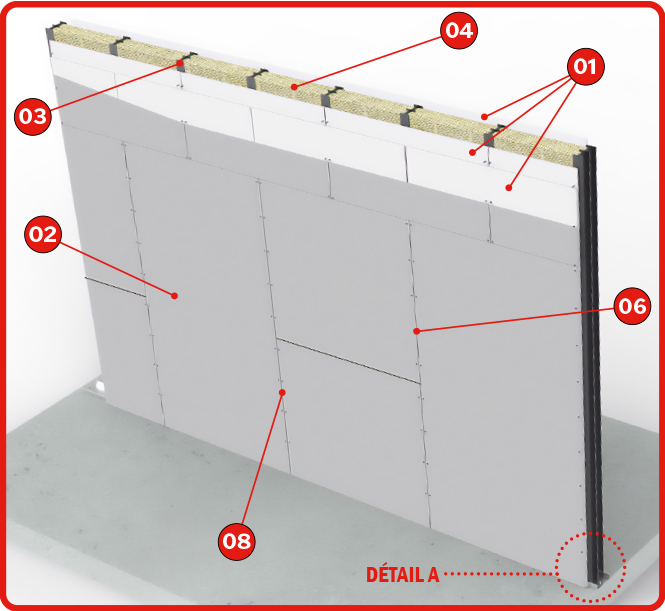

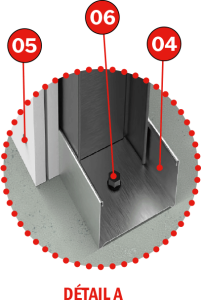

Description de montage

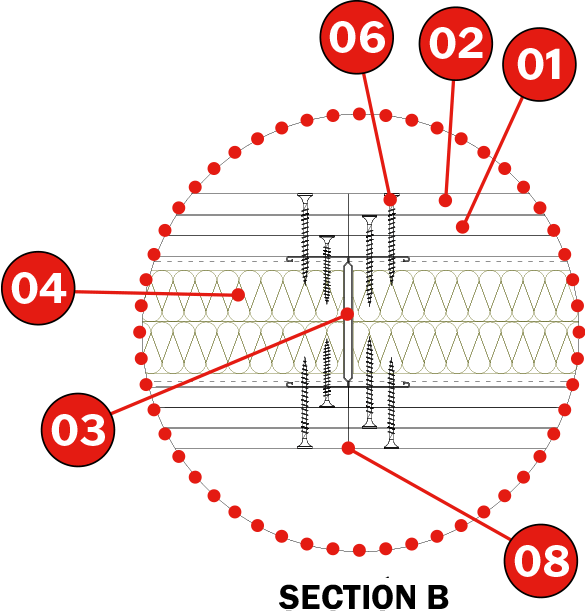

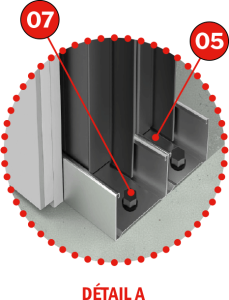

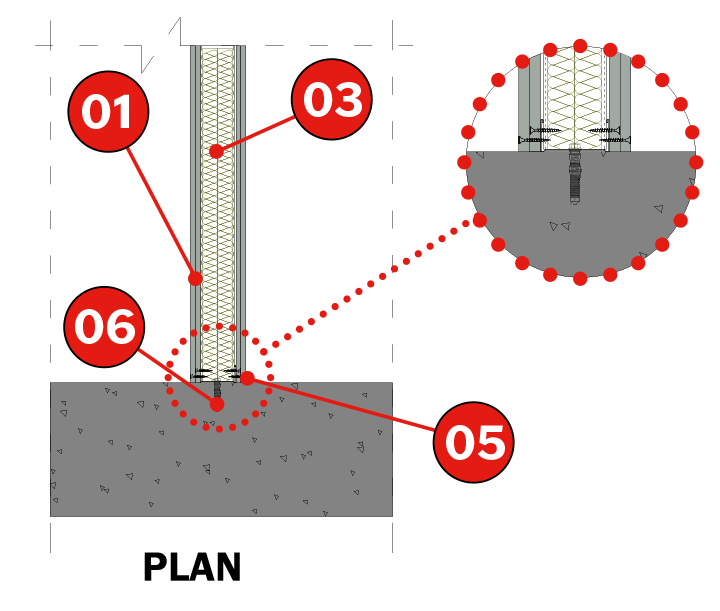

Fixer les gaines de 83 x 40 x 0,6 mm à l´aide d´une cheville métallique M6 tous les 250 mm. Boucher la charpente avec des panneaux en laine de roche de 80 mm (40+40) et 40Kg/m3.
Fixer les 2 couches de panneaux Tecbor® de 12 mm avec des vis autotaraudeuses de 3,5×35, 45 et 55 mm à intervalles de 250 mm et en alternant la position des couches.
Enfin, recouvrir les joints entre les panneaux et les têtes des vis avec de la Pâte à joints Tecbor®.
 |
 |
Documentation
| ESSAI
Règle : UNE EN 1364-1 |
SOLUTION

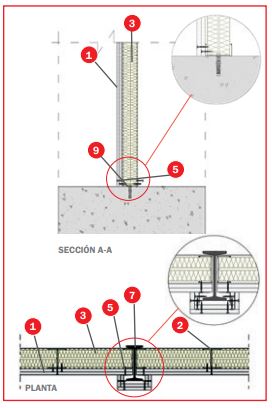

1. Panneaux Tecbor® 12 mm. 8. Cornière 30 x 30 x 0,6 mm. 9. Cheville métallique M6. |
Description de montage
Fixer les gaines de 83 x 40 x 0,6 mm à l´aide d´une cheville métallique M6 tous les 250 mm. Boucher la charpente avec des panneaux en laine de roche de 80 mm (40+40) et 40Kg/m3.
Fixer les 2 couches de panneaux Tecbor® de 12 mm avec des vis autotaraudeuses de 3,5×35, 45 et 55 mm à intervalles de 250 mm et en alternant la position des couches.
Appliquer la Pâte à joints Tecbor® sur les unions entre panneaux et sur les têtes des vis.
Documentation
| ESSAI
Règle : UNE EN 1364-1 |
SOLUTION

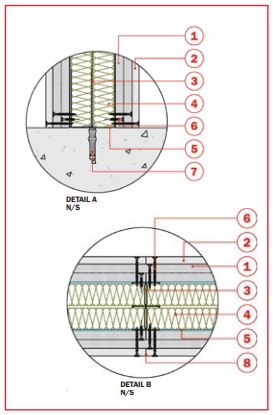

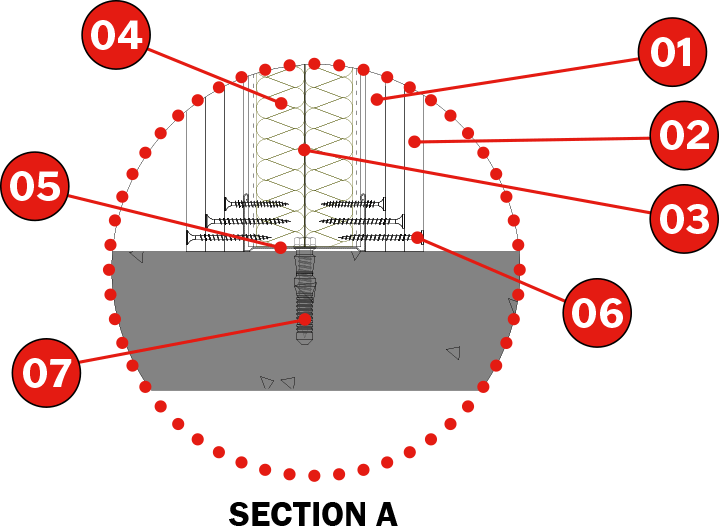

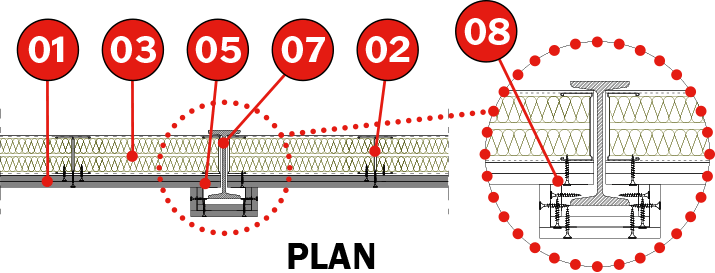

1. Panneaux Tecbor® 15 mm. |

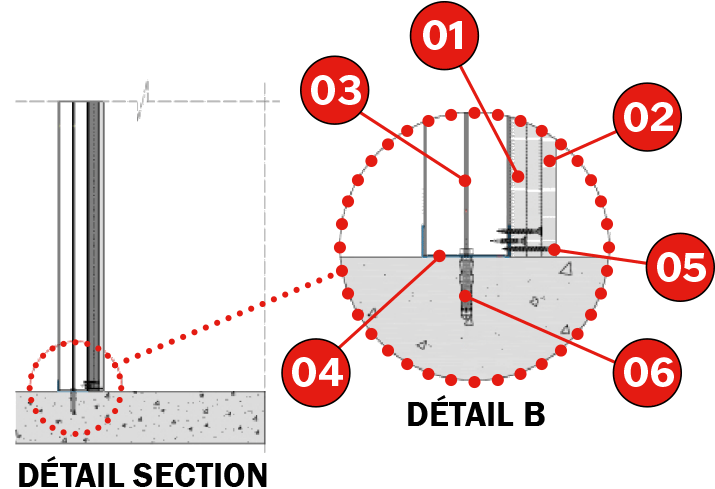

Description de montage
Fixer les rainures 83 x 40 x 0,6 mm et assembler les montants 34,8 x 40 x 0,6 mm tous les 600 mm.
Fixer les 2 couches de Panneaux Tecbor® de 15 mm au moyen de vis auto-taraudeuses de 3,5 x 35 mm à des intervalles de 250 mm et en alternant le sens des couches.
Appliquer de la Pâte à Joint Tecbor® ou de la Pâte D’adhérence Tecbor® au niveau des jonctions entre les panneaux et au niveau des têtes des vis.
 |
 |
Documentation
| ESSAI
Règle : UNE EN 1364-1 |
SOLUTION
1. Panneaux Tecbor® 10 mm. |
Description de montage

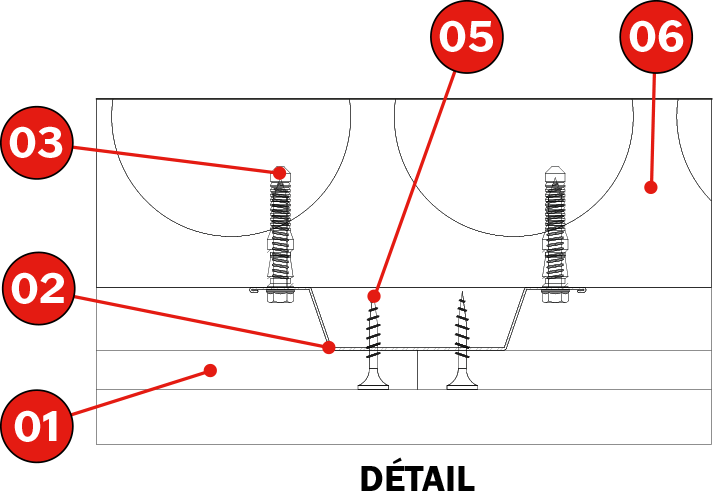

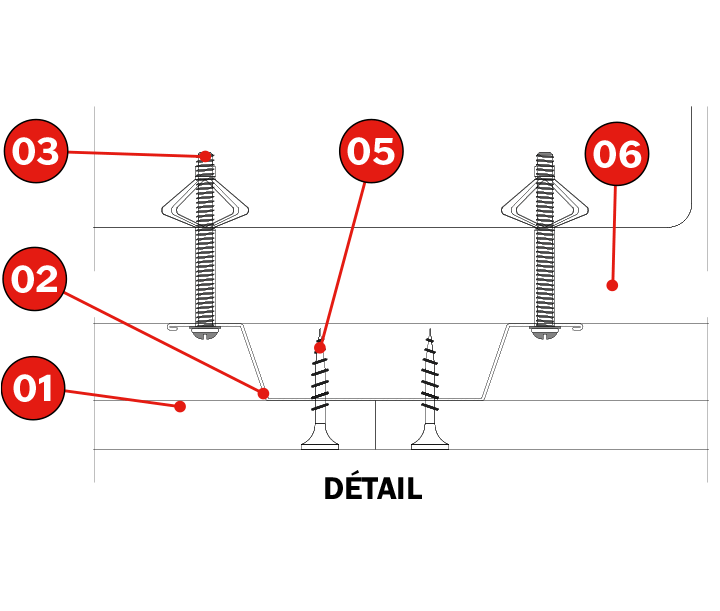

Sur un mur formé par un bloc de béton creux de 15 cm, fixer les profilés métalliques oméga 15 x 45 x 0,5 mm tous les 610 mm au moyen de chevilles de 5 x 65 mm de type expansion. Puis fixer les Panneaux Tecbor® 10 mm sur les profilés oméga à l’aide de vis autoforeuses de 3,5 x 25 mm.
Appliquer de la Pâte à Joint Tecbor® au niveau des jonctions entre les panneaux et au niveau des têtes des vis.
La distance entre les vis sera d’environ 250 – 300 mm
 |
 |
Documentation
| ESSAI
Règle : UNE EN 1364-1 |
SOLUTION

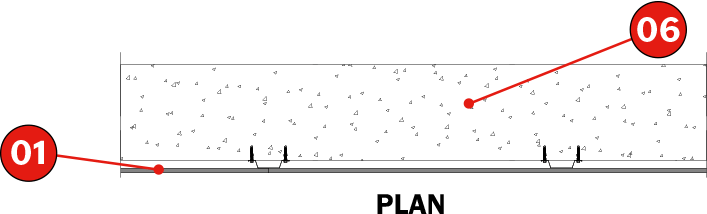

1. Panneaux Tecbor® 12 mm. |
Description de montage

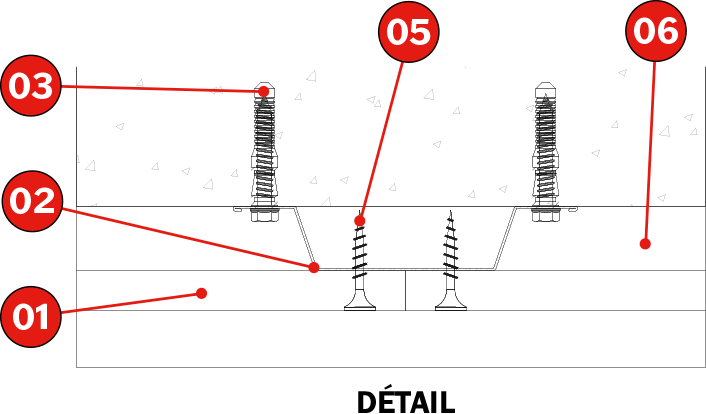

Sur un mur formé par du béton préfabriqué de 12 cm, fixer les profilés métalliques oméga 15 x 45 x 0,5 mm tous les 610 mm au moyen d’une cheville métallique de 5 x 65 mm.
Puis fixer les Panneaux Tecbor® 12 mm sur les profilés oméga à l’aide de vis autoforeuses de 3,5 x 25 mm.
Appliquer de la Pâte à Joint Tecbor® au niveau des jonctions entre les panneaux et au niveau des têtes des vis. La distance entre les vis sera d’environ 250 – 300 mm.
 |
 |
Documentation
| ESSAI
Règle : UNE EN 1364-1 |
SOLUTION

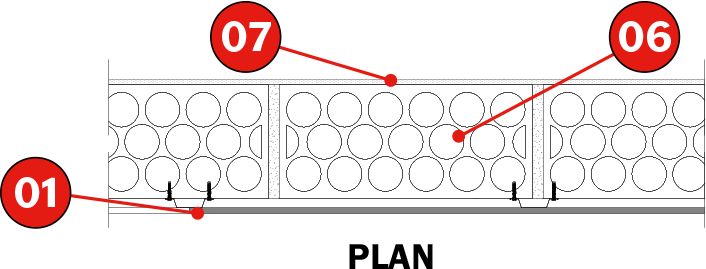

1. Panneaux Tecbor® 12 mm. |
Description de montage
Sur un mur formé par du béton préfabriqué de 12 cm, fixer les profilés métalliques oméga 15 x 45 x 0,5 mm tous les 610 mm au moyen d’une cheville métallique de 5 x 65 mm.
Puis fixer les Panneaux Tecbor® 12 mm sur les profilés oméga à l’aide de vis autoforeuses de 3,5 x 25 mm.
Appliquer de la Pâte à Joint Tecbor® au niveau des jonctions entre les panneaux et au niveau des têtes des vis. La distance entre les vis sera d’environ 250 – 300 mm.
 |
 |
Documentation
