PANEL DE YESO LAMINADO TECBOR® PYL - F
Los Paneles Tecbor® PYL F son paneles rígidos para la protección contra el fuego compuestos por yeso laminado formulada especialmente para resistir el fuego, reforzada con fibras de vidrio y retardantes al fuego.
Tecbor® PYL F contiene yeso natural de alta calidad para aplicación en interiores, construcción en obra seca. Indicada para techos continuos, tabiquería y particiones, trasdosados autoportantes y directos, así como para fines ornamentales. Máxima flexibilidad posibilitando formas irregulares, curvas o redondeadas.
Tecbor® PYL F se clasifica A2-s1, d0 según Norma Europea EN 520.
En mcr tecresa® evolucionamos constantemente y nos adaptamos a los cambios normativos desarrollando nuevos ensayos, realizados en laboratorios oficiales acreditados por ENAC o entidad internacional similar y bajo normativa UNE EN, ASTM, etc.
La preocupación por el desarrollo integral del Tecbor® PYL F, nos lleva a la realización de pruebas para este tipo de placa: EN 520:2004+A1:2009A
Sus ventajas
Documentos del Producto
Según establece el Reglamento (UE) 2016/679 del Parlamento Europeo y del Consejo, de 27 de abril de 2016, MCR TECRESA, S.L. te informa que los datos de carácter personal que nos proporcionas a través del presente formulario serán tratados por nuestra compañía como responsable de esta web. La finalidad de la recogida y tratamiento de los datos personales que te solicitamos es para poder registrarte como usuario de nuestros servicios, que implica poder enviarte nuestras publicaciones y ofertas, promociones de productos y/o servicios. La legitimación se realiza a través de tu propio consentimiento como interesado. Te informamos que los datos que nos facilitas no serán cedidos a terceros. Podrás ejercer tus derechos de acceso, rectificación, supresión, limitación de tratamiento, portabilidad y olvido de los datos en rgpd@mcrtecresa.com así como el derecho a presentar tu reclamación ante una autoridad de control. Te sugerimos que amplíes la información adicional y detallada en nuestra Política de Privacidad.
SOLUCIONES CONSTRUCTIVAS TECBOR PYL - F
Falsos Techos Cortafuegos
Los falsos techos cortafuegos se utilizan fundamentalmente en dos situaciones concretas:
- La primera sería para independizar verticalmente distintos sectores de incendio; esta medida sirve para acotar el fuego en el lugar de inicio y evitar que éste se propague entre las distintas plantas. Esta solución es de gran utilidad en edificaciones de gran altura, pues una sectorización incompleta produciría un gran avance del fuego y generaría muchos problemas durante la evacuación.
- La segunda utilización más habitual es la de proteger distintos elementos que encontramos por encima del techo, es decir, proteger por ejemplo instalaciones, estructuras, forjados, etc.
En función de nuestras necesidades, utilizaremos una u otra aplicación. Nuestras soluciones han sido ensayadas cuando el fuego ataca desde abajo.
Descripción de Montaje

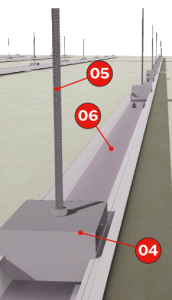

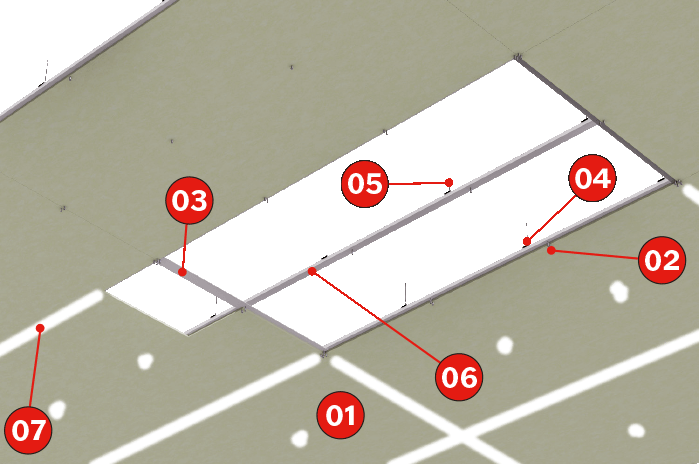

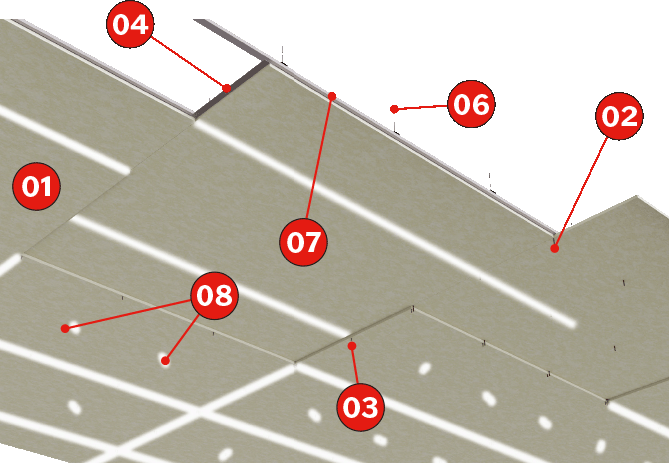

La solución se crea a partir de las varillas metálicas roscadas de 6 mm a las que se les unen los TC 60/27 mediante la horquilla para TC 60/27. Los TC 60/27 se dispondrán cada 600 mm.
En la zona donde irá la junta transversal, coincidiendo con el lado corto de los Paneles Tecbor® PYL F , se coloca el Fleje Tecbor® PYL (chapa metálica de 70 mm de ancho y 0,6 mm de espesor), atornillándose a los perfiles primarios.
Por último, se instalan los Paneles Tecbor® PYL F de 13 mm de espesor, atornillándose a los perfiles primarios y a la chapa para la formación de la junta transversal (tornillos autotaladrantes de 3,5 x 25 mm cada 250 mm), sellando las juntas y el encuentro con el bastidor con Pasta de
Juntas Tecbor®.
Aplicar Pasta de Juntas Tecbor® en las uniones entre paneles y en las cabezas de los tornillos.

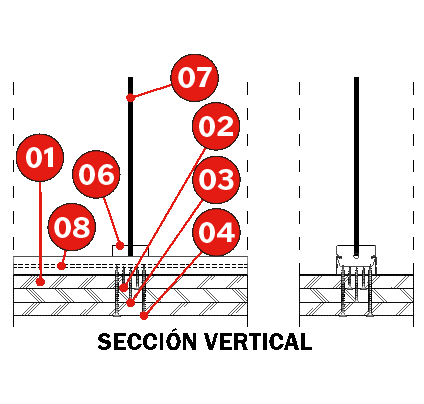

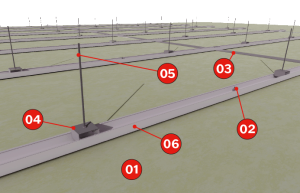

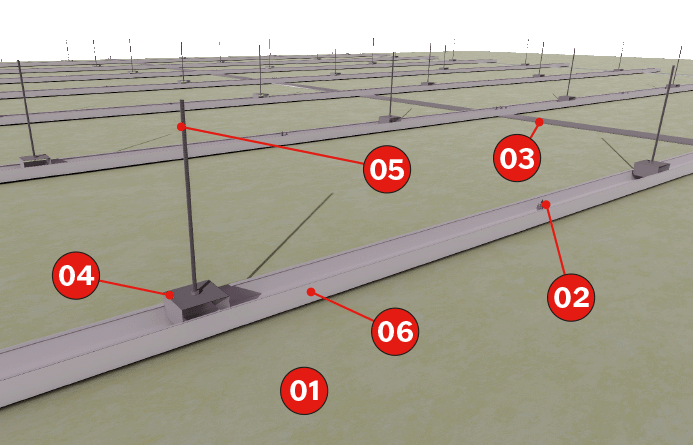

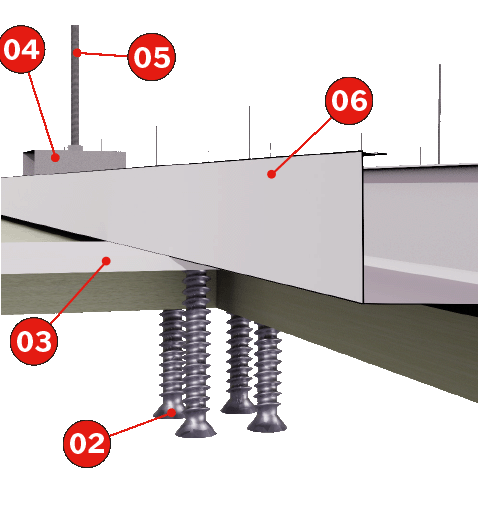

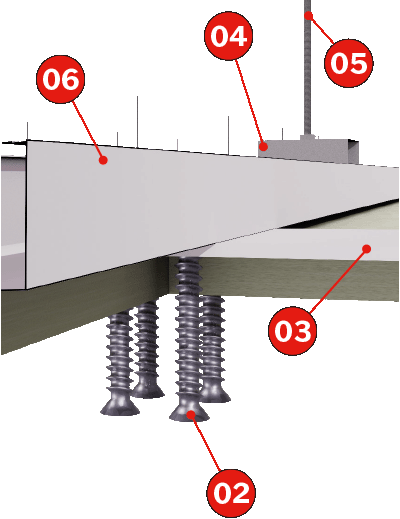

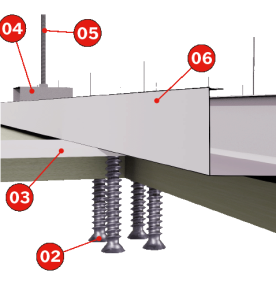

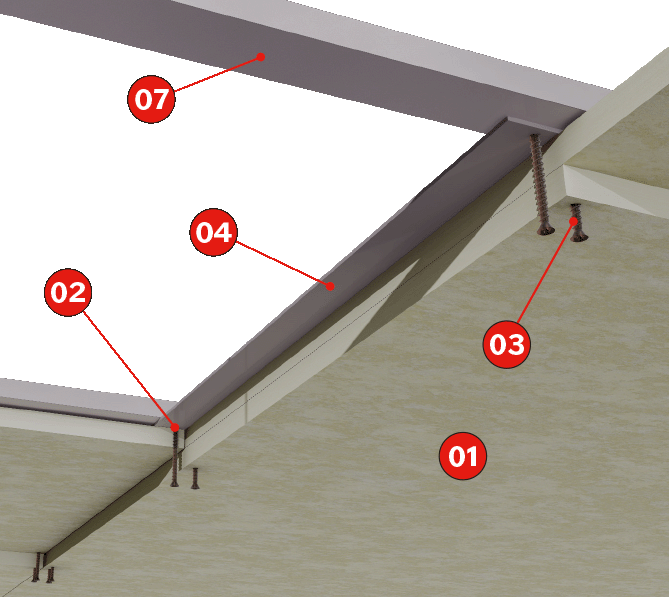

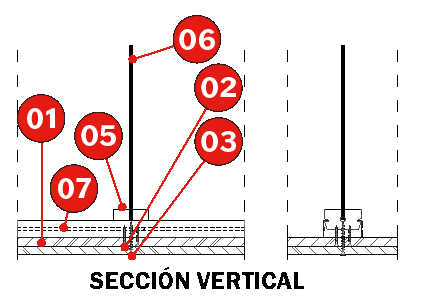

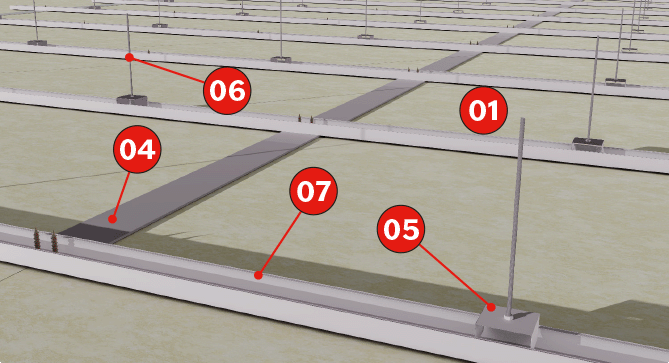

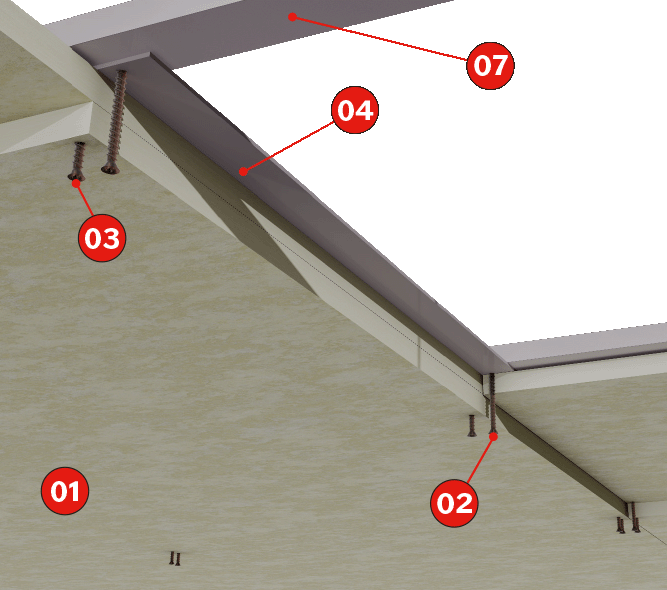

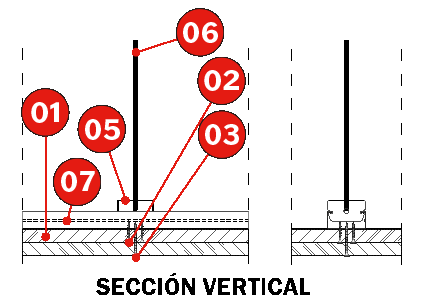

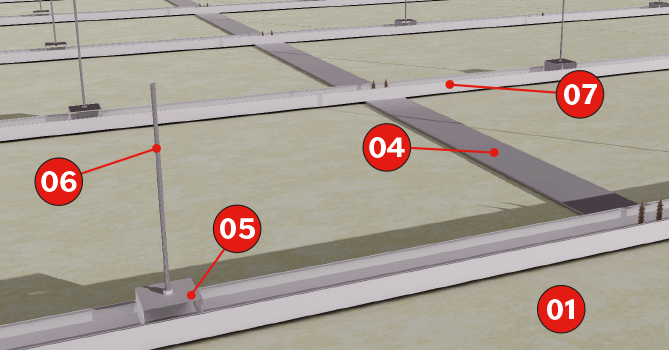

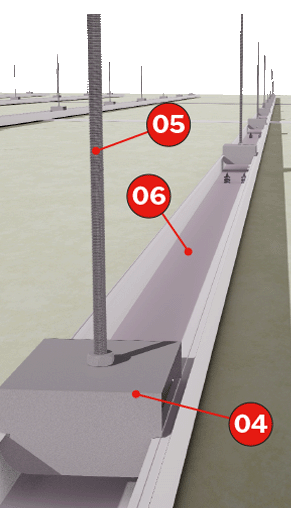

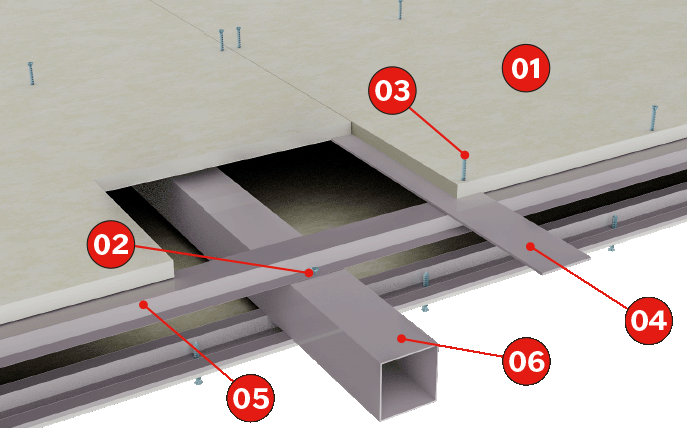

Solución
1. Paneles Tecbor® PYL-F 13 mm.
2. Tornillo autotaladrante de 3,5 x 25 mm.
3. Fleje Tecbor® PYL-F (chapa metálica 70 mm e=0,6 mm)
4. Horquilla para TC 60/27.
5. Varilla roscada M6.
6. TC 60/27.
7. Pasta de Juntas Tecbor®.
Ensayo
Norma: UNE EN 1364-2.
Laboratorio: CERTIFuego.
Nº de Ensayo: 25_004_01.
Documentos de la Solución
Descripción de Montaje
La solución se crea a partir de las varillas metálicas roscadas de 6 mm a las que se les unen los TC 60/27 mediante la horquilla para TC 60/27. Los TC 60/27 se dispondrán cada 600 mm.
En la zona donde irá la junta transversal, coincidiendo con el lado corto de los Paneles Tecbor® PYL F , se coloca el Fleje Tecbor® PYL (chapa metálica de 70 mm de ancho y 0,6 mm de espesor), atornillándose a los perfiles primarios.
Por último, se instalan las dos capas de Paneles Tecbor® PYL F de 13 mm de espesor, atornillándose a los perfiles primarios y a la chapa para la formación de la junta transversal (tornillos autotaladrantes de 3,5 x 25 mm cada 250 mm en la primera capa y tornillos autotaladrante de 3,5 x 45 mm cada 250 mm en la segunda capa), sellando las juntas y el encuentro con el bastidor con Pasta de Juntas Tecbor®.
Las juntas longitudinales entre placas de yeso se encuentran contrapeadas mientras que la junta transversal es coincidente en ambas capas.
Aplicar Pasta de Juntas Tecbor® en las uniones entre paneles y en las cabezas de los tornillos.

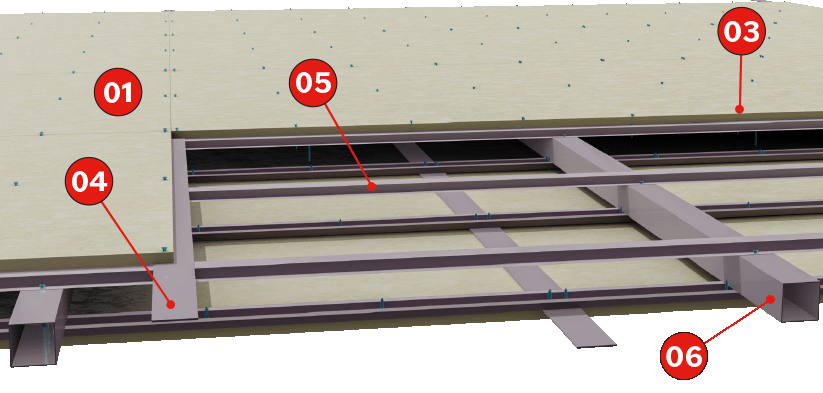

Solución
1. Paneles Tecbor® PYL-F 13 mm.
2. Tornillo autotaladrante de 3,5 x 25 mm.
3. Tornillo autotaladrante de 3,5 x 45 mm.
4. Fleje Tecbor® PYL (chapa metálica 70 mm e=0,6 mm)
4. Horquilla para TC 60/27.
5. Varilla roscada M6.
6. TC 60/27.
7. Pasta de Juntas Tecbor®.
Ensayo
Norma: UNE EN 1364-2.
Laboratorio: CERTIFuego.
Nº de Ensayo: 25_004_02.
Documentos de la Solución

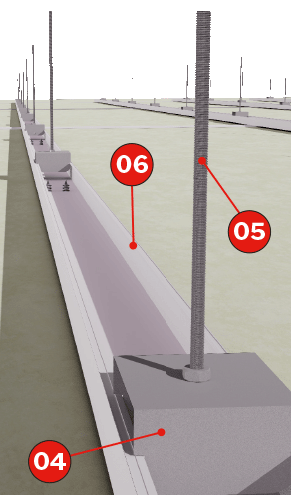

Descripción de Montaje
La solución se crea a partir de las varillas metálicas roscadas de 6 mm a las que se les unen los TC 60/27 mediante la horquilla para TC 60/27. Los TC 60/27 se dispondrán cada 450 mm.
En la zona donde irá la junta transversal, coincidiendo con el lado corto de los Paneles Tecbor® PYL F , se coloca el Fleje Tecbor® PYL (chapa metálica de 70 mm de ancho y 0,6 mm de espesor), atornillándose a los perfiles primarios.
Por último, se instalan los Paneles Tecbor® PYL F de 21 mm de espesor, atornillándose a los perfiles primarios y a la chapa para la formación de la junta transversal (tornillos autotaladrantes de 3,5 x 35 mm cada 250 mm), sellando las juntas y el encuentro con el bastidor con Pasta de Juntas Tecbor®.
Aplicar Pasta de Juntas Tecbor® en las uniones entre paneles y en las cabezas de los tornillos.

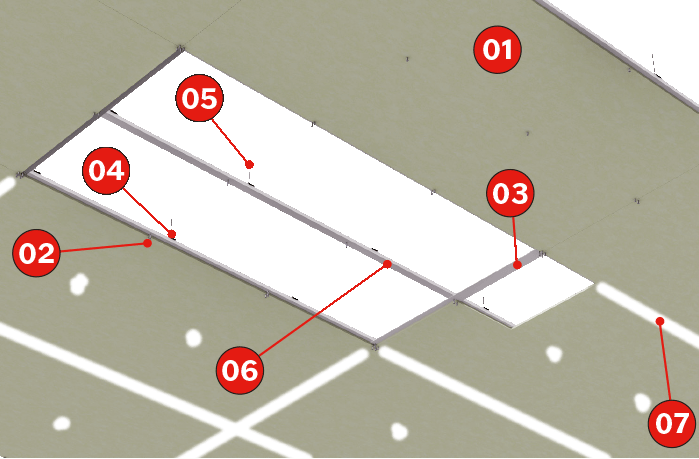

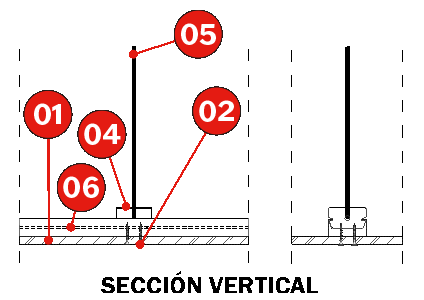

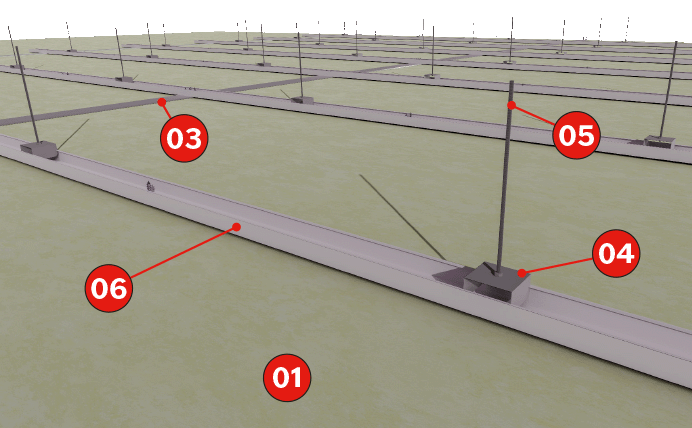

Solución
1. Panel Tecbor® PYL-F 21 mm.
2. Tornillo autotaladrante de 3,5 x 25 mm.
3. Fleje Tecbor® PYL (chapa metálica 70 mm e=0,6 mm)
4. Horquilla para TC 60/27.
5. Varilla roscada M6.
6. TC 60/27.
7. Pasta de Juntas Tecbor®.
Ensayo
Norma: UNE EN 1364-2.
Laboratorio: CERTIFuego.
Nº de Ensayo: 25_003_01.
Documentos de la Solución

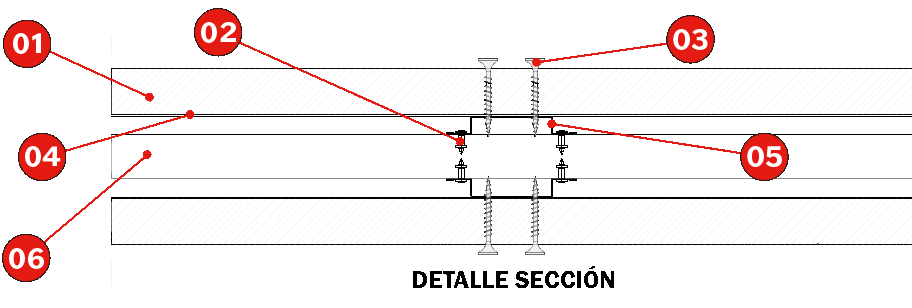

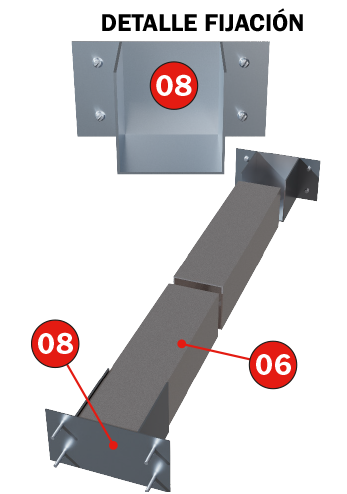

Descripción de Montaje
La solución se crea a partir de las varillas metálicas roscadas de 6 mm a las que se les unen los TC 60/27 mediante la horquilla para TC 60/27. Los TC 60/27 se dispondrán cada 450 mm.
En la zona donde irá la junta transversal, coincidiendo con el lado corto de los Paneles Tecbor® PYL F , se coloca el Fleje Tecbor® PYL (chapa metálica de 70 mm de ancho y 0,6 mm de espesor), atornillándose a los perfiles primarios.
Por último, se instalan las dos capas de Paneles Tecbor® PYL F de 21 mm de espesor, atornillándose a los perfiles primarios y a la chapa para la formación de la junta transversal (tornillos autotaladrantes de 3,5 x 35 mm cada 250 mm en la primera capa y tornillos autotaladrantes de 3,5 x 55 mm cada 250 mm en la segunda capa), sellando las juntas y el encuentro con el bastidor con Pasta de Juntas Tecbor®.
Las juntas longitudinales entre placas de yeso se encuentran contrapeadas mientras que la junta transversal es coincidente en ambas capas.
Aplicar Pasta de Juntas Tecbor® en las uniones entre paneles y en las cabezas de los tornillos.

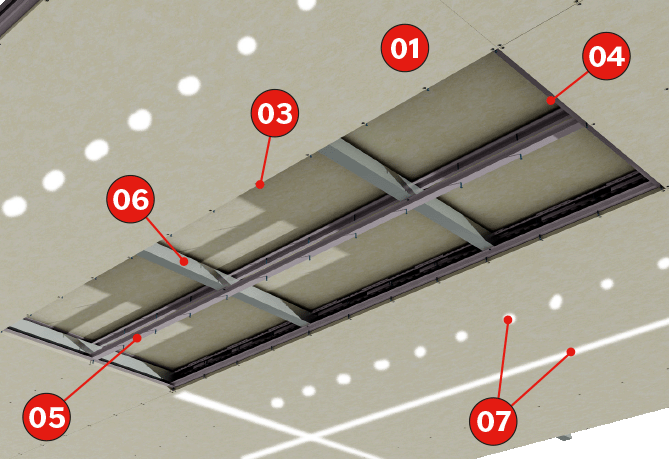

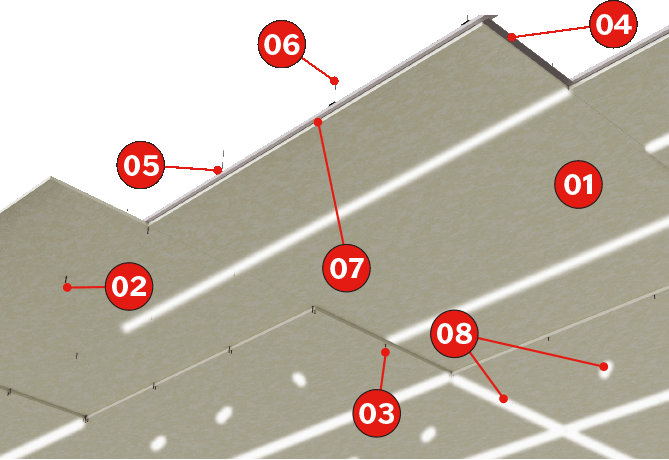

Solución
1. Paneles Tecbor® PYL-F 21 mm.
2. Tornillo autotaladrante de 3,5 x 25 mm.
3. Tornillo autotaladrante de 3,5 x 25 mm..
4. Fleje Tecbor® PYL (chapa metálica 70 mm e=0,6 mm)
5. Horquilla para TC 60/27.
6. Varilla roscada M6.
7. TC 60/27.
8. Pasta de Juntas Tecbor®.
Ensayo
Norma: UNE EN 1364-2.
Laboratorio: CERTIFuego.
Nº de Ensayo: 25_003_02.
Documentos de la Solución

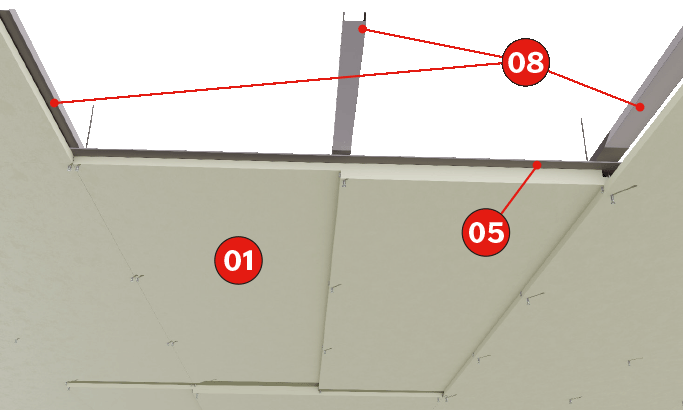

Descripción de Montaje

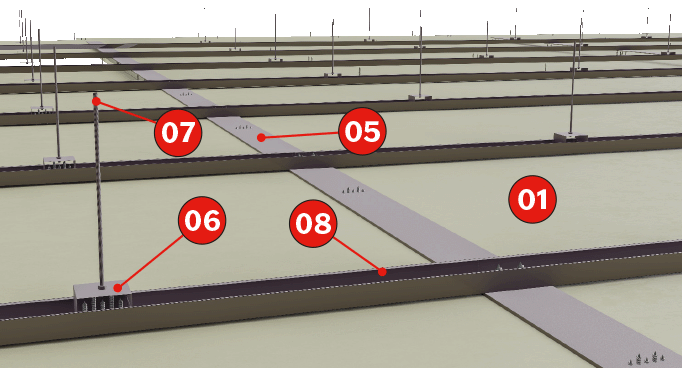

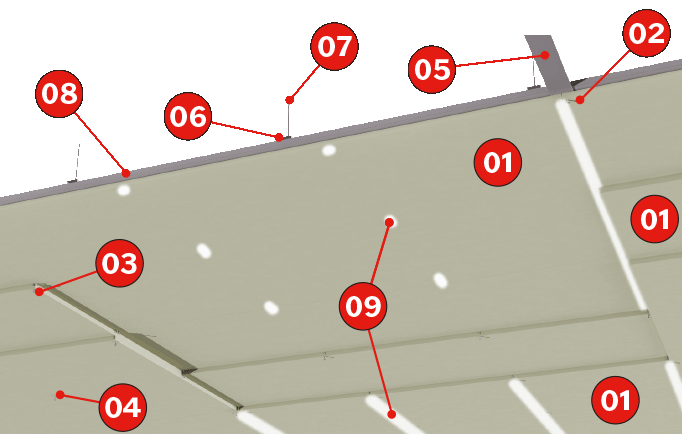

La solución se crea a partir de las varillas metálicas roscadas de 6 mm a las que se les unen los TC 60/27 mediante la horquilla para TC 60/27. Los TC 60/27 se dispondrán cada 450 mm.
En la zona donde irá la junta transversal, coincidiendo con el lado corto de los Paneles Tecbor® PYL F , se coloca el Fleje Tecbor® PYL (chapa metálica de 70 mm de ancho y 0,6 mm de espesor), atornillándose a los perfiles primarios.
Por último, se instalan las tres capas de Paneles Tecbor® PYL F de 21 mm de espesor, atornillándose a los perfiles primarios y a la chapa para la formación de la junta transversal (tornillos autotaladrantes de 3,5 x 35 mm cada 250 mm en la primera capa, tornillos autotaladrantes de 3,5 x 55 mm cada 250 mm en la segunda y tornillos autotaladrantes de 3,5 x 80 mm cada 250 mm en la tercera), sellando las juntas y el encuentro con el bastidor con Pasta de Juntas Tecbor®.
Las juntas longitudinales entre placas de yeso se encuentran contrapeadas mientras que la junta transversal es coincidente en todas las capas.
Aplicar Pasta de Juntas Tecbor® en las uniones entre paneles y en las cabezas de los tornillos.

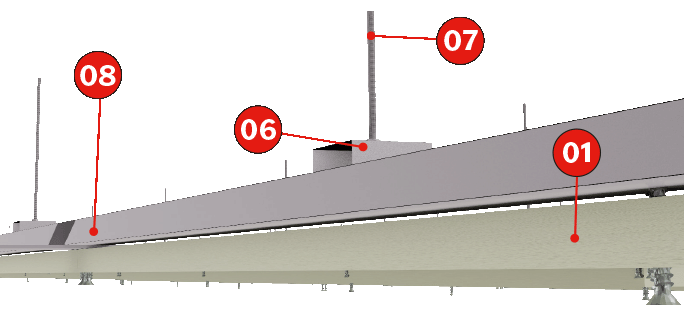

Solución
1. Paneles Tecbor® PYL-F 21 mm.
2, 3 y 4. Tornillo autotaladrante de 3,5 x 25 mm.
5. Fleje Tecbor® PYL (chapa metálica 70 mm e=0,6 mm)
6. Horquilla para TC 60/27.
7. Varilla roscada M6.
8. TC 60/27.
9. Pasta de Juntas Tecbor®
Ensayo
Norma: UNE EN 1364-2.
Laboratorio: CERTIFuego.
Nº de Ensayo: 25_003_03.
Documentos de la Solución

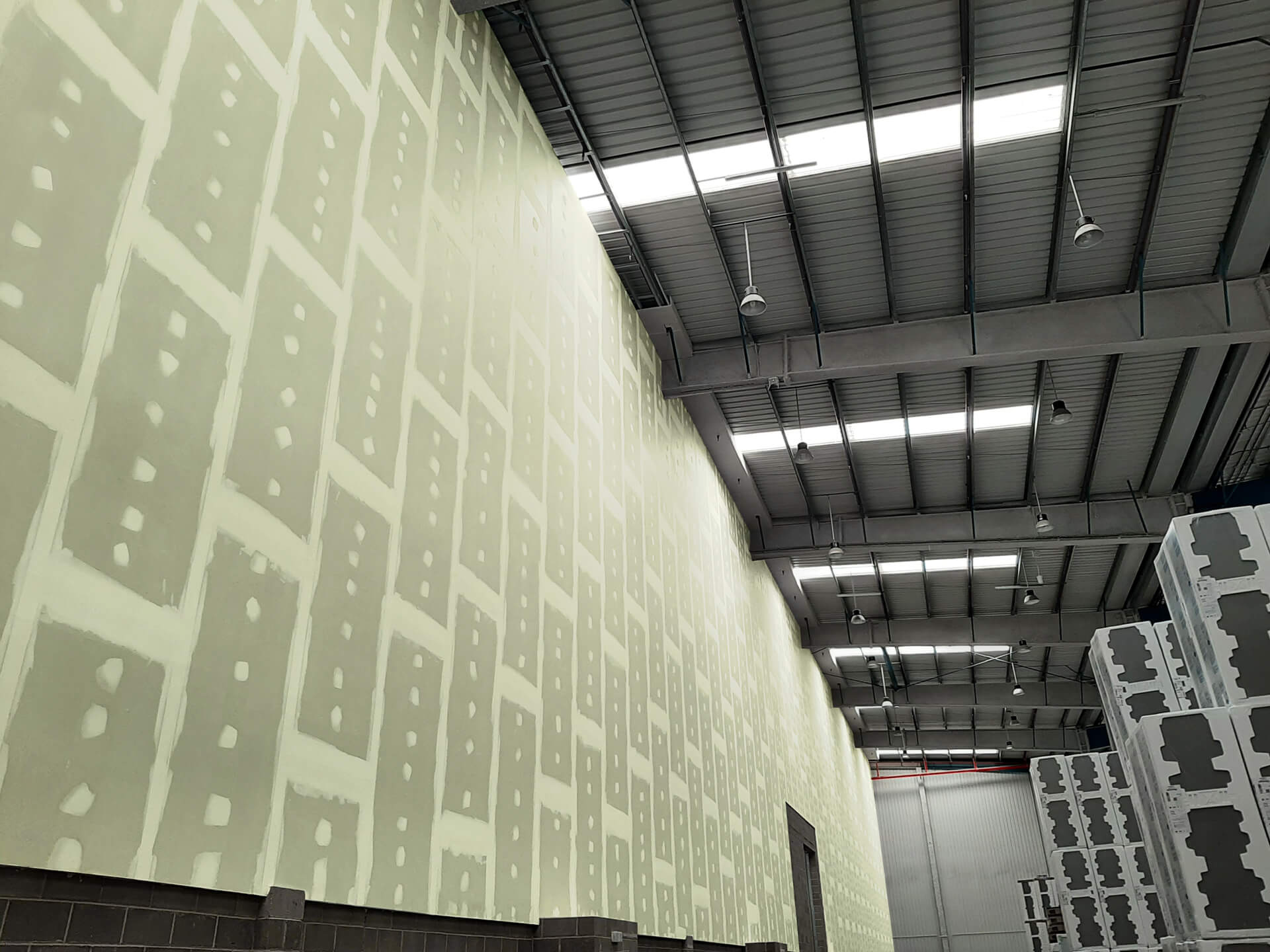

Tabiques Cortafuegos
Las paredes no portantes que realizan funciones de separación entre sectores de incendio, deben tener una resistencia al fuego como se indica en la norma UNE EN 1364-1.
Cuando en la realización del ensayo de resistencia al fuego de elementos no portantes, parte 1: paredes, se deja un borde libre, la norma permite aumentar las dimensiones en anchura.
Por otra parte, cada vez que se rompa la sectorización de las divisiones, como por ejemplo con el paso de instalaciones, es necesario sellar los huecos producidos por las mismas.
Consultar el catálogo de Sistemas de Sellados Tecsel® para encontrar la solución más adecuada.
Descripción de Montaje

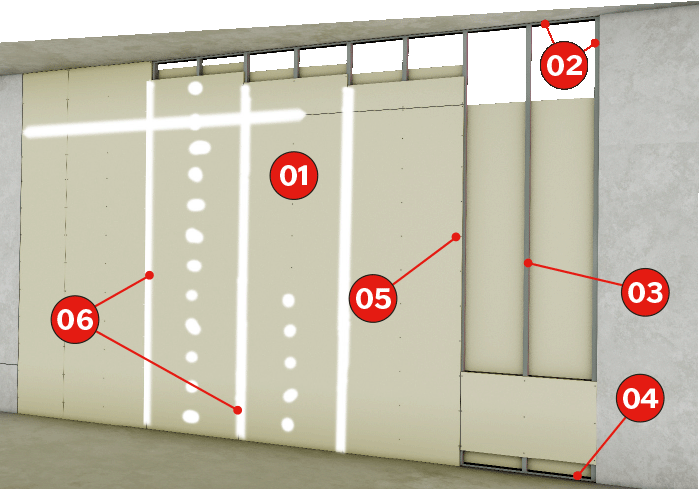

Fijar los canales perimetrales de 48 mm al suelo, techo y paredes colindantes con anclajes de M-6 x 40 mm cada 550 mm. Ensamblar los montantes 46 mm cada 450 mm.
Procedemos a fijar la capa de Paneles Tecbor® PYL F de 21 mm de espesor mediante tornillos autotaladrantes de 3,5 x 35 mm cada 250 mm.
Aplicar Pasta de Juntas Tecbor® en las uniones entre paneles y en las cabezas de los tornillos.

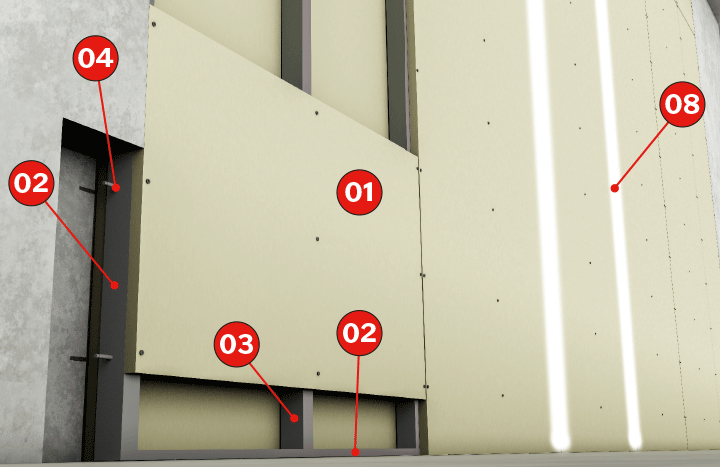

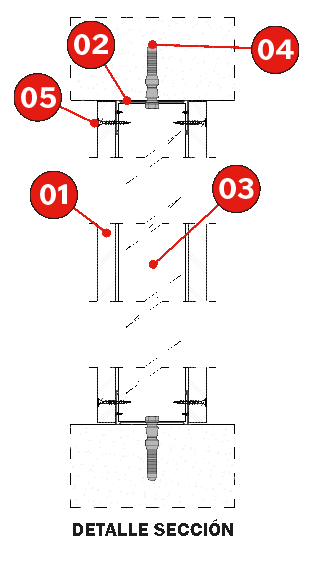

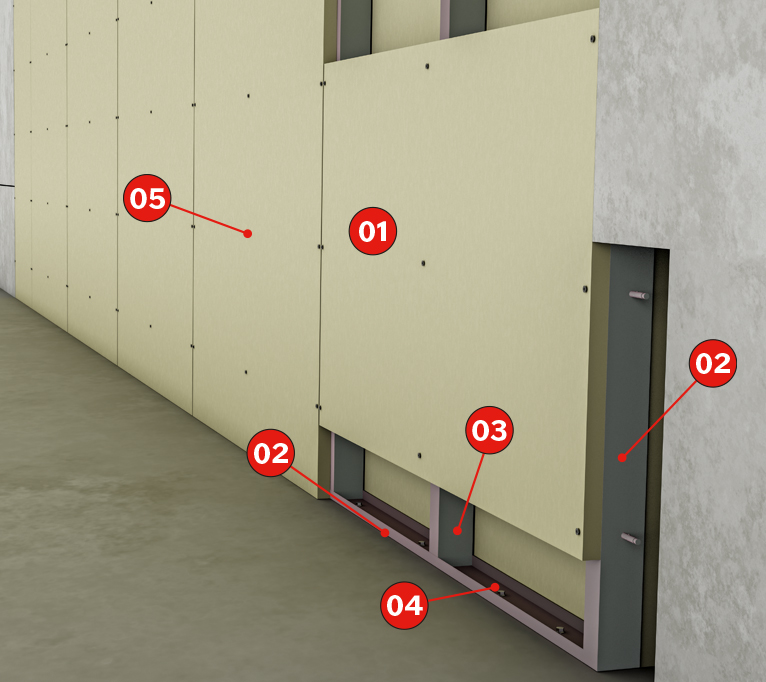

Solución
1. Paneles Tecbor® PYL-F 21 mm.
2. Canal perimetral de 48 mm.
3. Montante de 46 mm.
4. Anclaje HILTI M-6 x 40 mm.
5. Tornillo autorroscante de 3,5 x 35 mm.
6. Pasta de juntas Tecbor®.
Ensayo
Norma: UNE EN 1364-1.
Laboratorio: CERTIFuego.
Nº de Ensayo: 25_006_01.
Documentos de la Solución

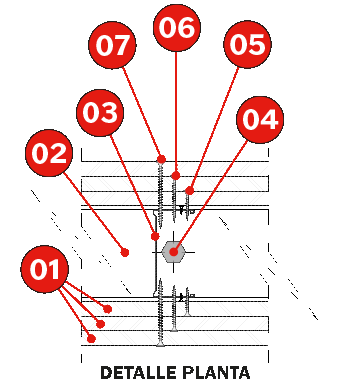

Descripción de Montaje
Fijar los canales perimetrales de 48 mm al suelo, techo y paredes colindantes con anclajes de M-6 x 40 mm cada 550 mm. Ensamblar los montantes 46 mm cada 450 mm.
Procedemos a fijar la capa de Paneles Tecbor® PYL F de 21 mm de espesor mediante tornillos autotaladrantes de 3,5 x 35 mm cada 250 mm.
Aplicar Pasta de Juntas Tecbor® en las uniones entre paneles y en las cabezas de los tornillos.

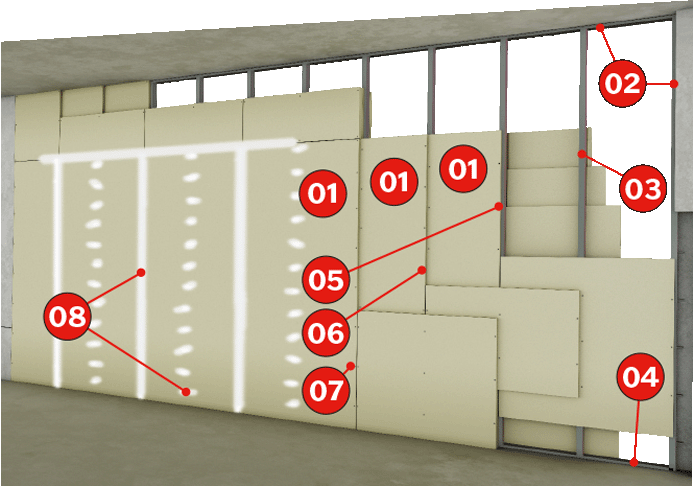

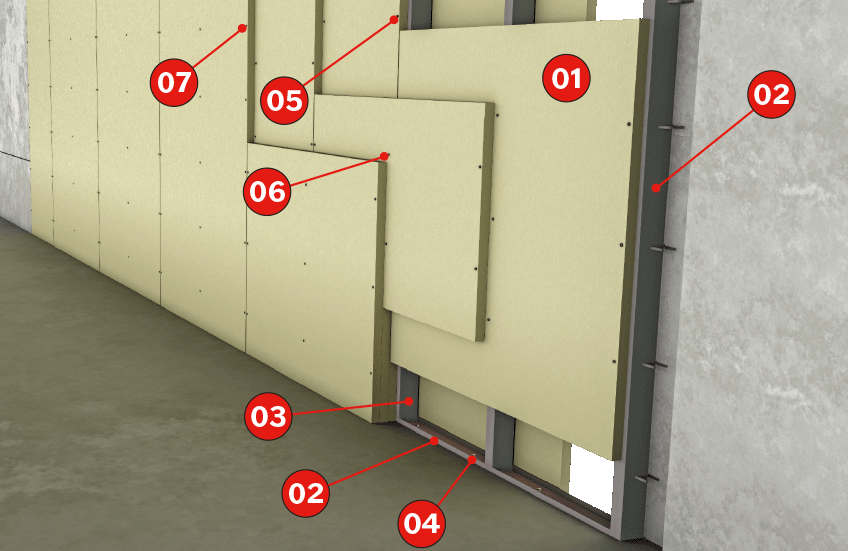

Solución

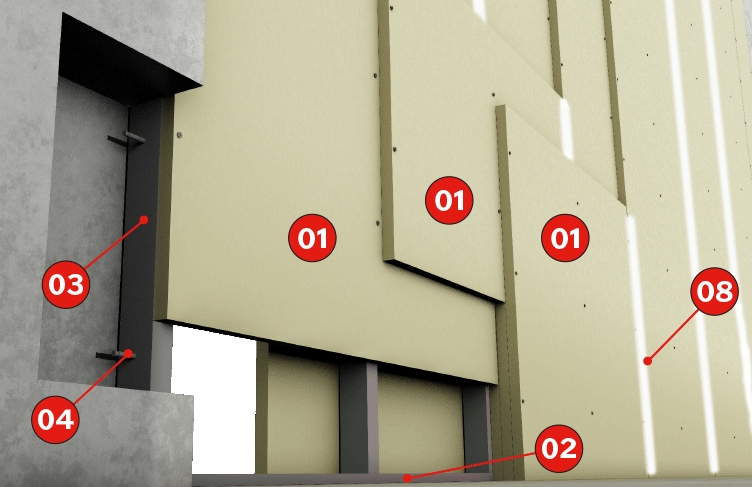

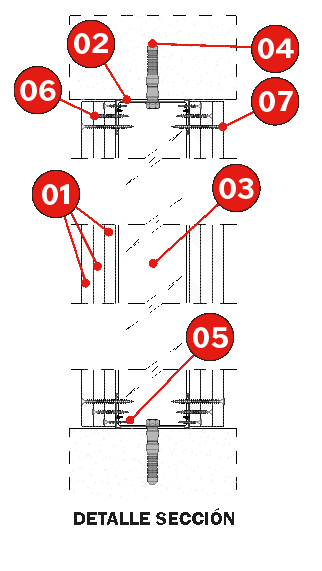

1. Paneles Tecbor® PYL-F 13 mm.
2. Canal perimetral de 48 mm.
3. Montante de 46 mm.
4. Anclaje HILTI M-6 x 40 mm.
5 y 6. Tornillo autorroscante de 3,5 x 35 mm.
7. Tornillo autotaladrante de 3,5 x 80 mm
8. Pasta de juntas Tecbor®.
Ensayo
Norma: UNE EN 1364-1.
Laboratorio: CERTIFuego.
Nº de Ensayo: 25_005_01.
Documentos de la Solución

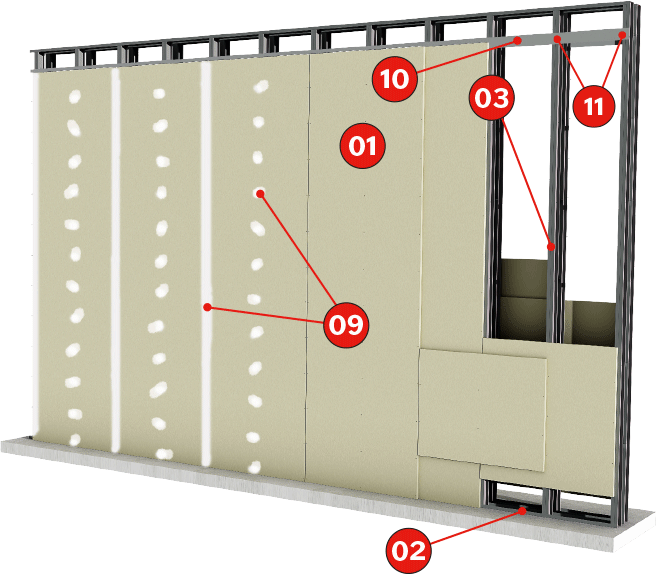

Descripción de Montaje

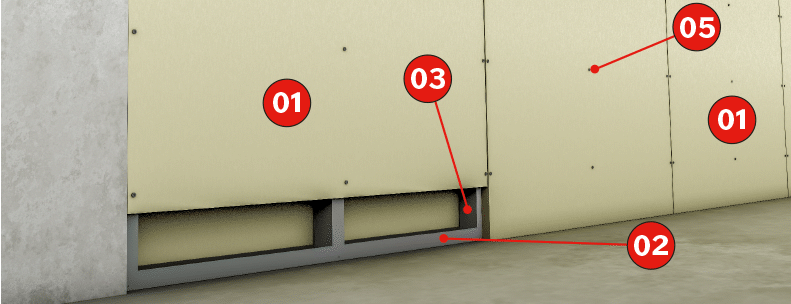

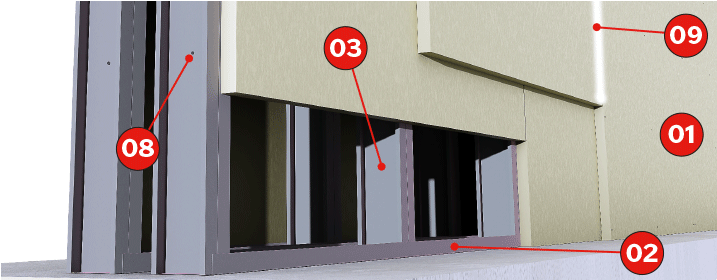

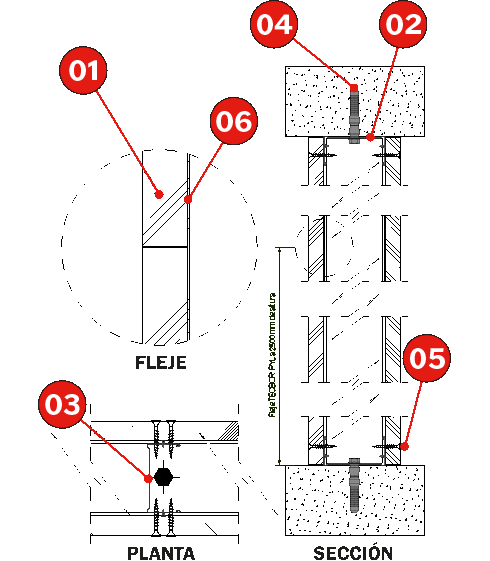

Fijar los canales 72 x 29 x 0,5 mm al suelo con anclajes de M-6 x 40 mm cada 550 mm, en dos hileras separadas por un mínimo de 74 mm. Ensamblar los montantes 70 x 34 x 0,55 mm cada 450 mm. Los montantes se atornillan de dos en dos con tornillos de rosca chapa de 25 mm formando una H.
Los montantes se atan entre si con angulares de unión de 30 x 30 x 0,6 mm cada 1000 mm de altura (pos. 04).
También se refuerzan en sentido horizontal con unas chapas planas de 70 x 0,6 mm cada 2500 mm (pos. 10).
Ahora procedemos a fijar las 2 capas, contrapeadas en vertical, de Paneles Tecbor® PYL F (2500 x 900 x 21 mm) mediante tornillos autotaladrantes de 3,5 x 35 mm cada 250 mm (1ª capa) y 3,5 x 55 mm cada 250 mm (2ª capa).
Aplicar Pasta de Juntas Tecbor® en las uniones entre paneles y en las cabezas de los tornillos.

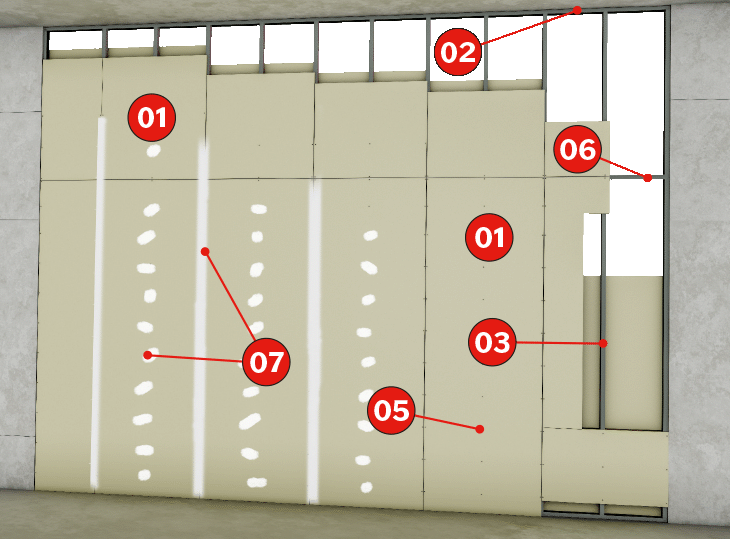

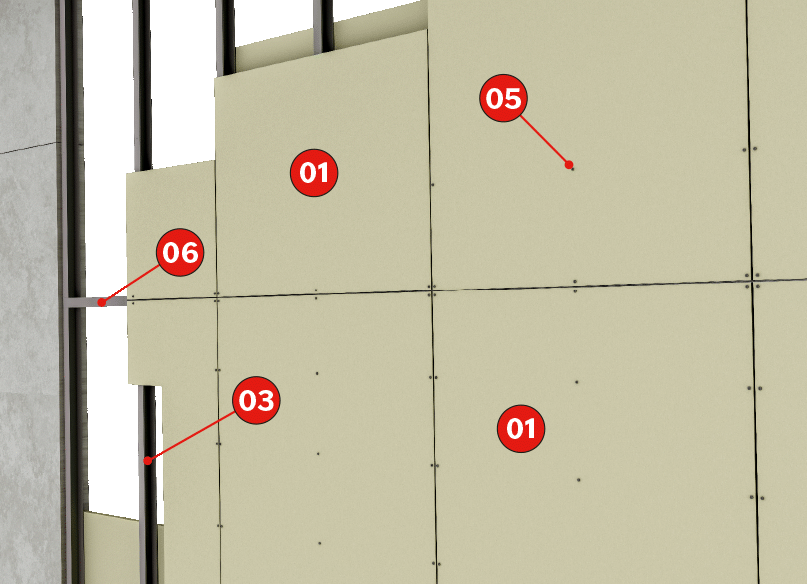

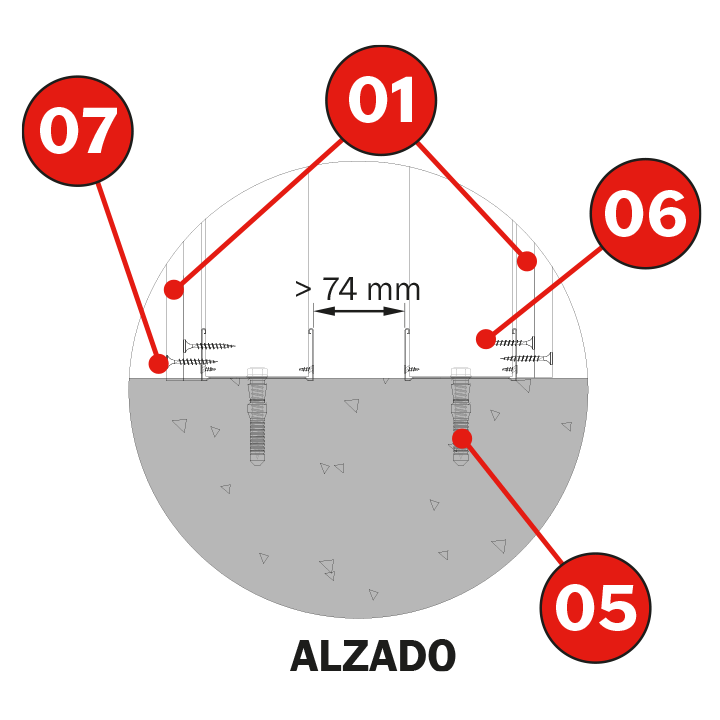

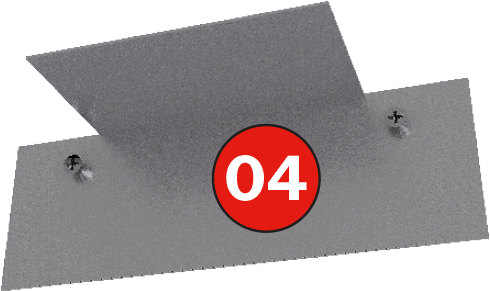

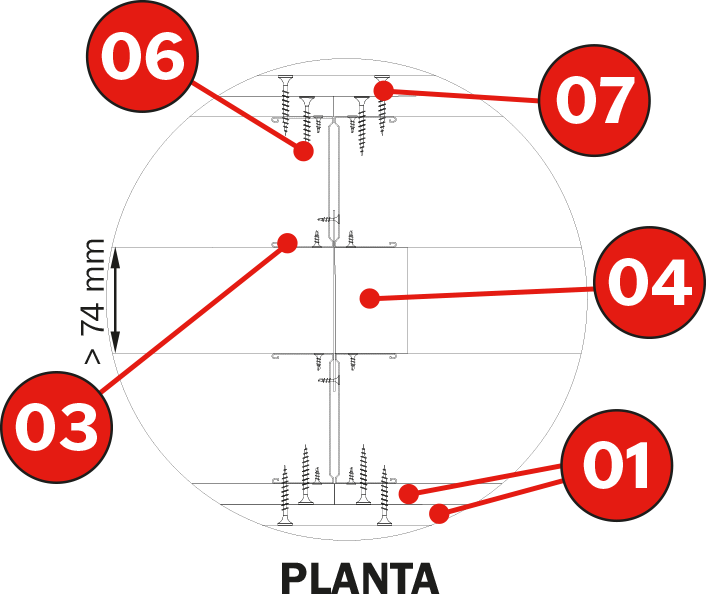

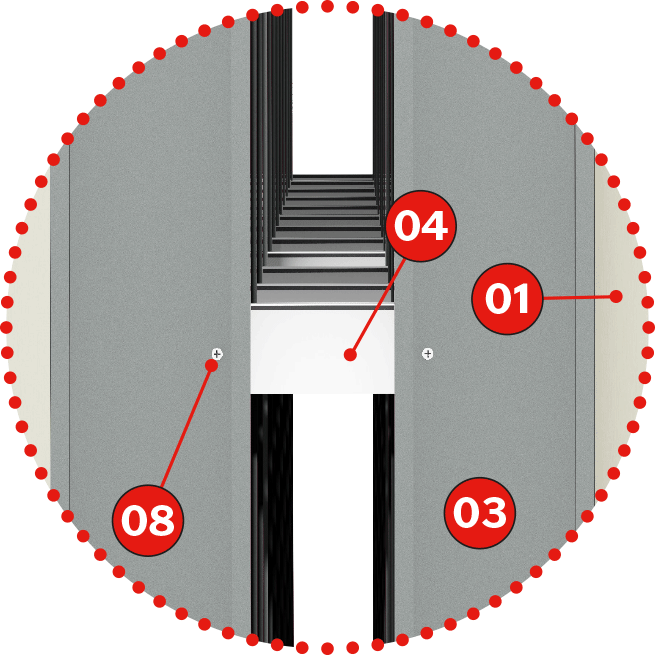

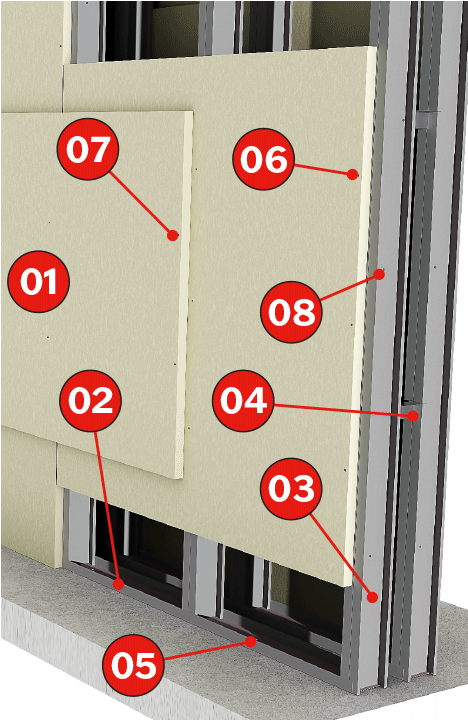

Solución
1. Paneles Tecbor® PYL-F 21 mm.
2. Canal de 72 x 9 x 0,5 mm.
3. Montante de 70 x 34 x 0,55 mm.
4. Angular de unión de 30 x30 x 0,6 mm.
5. Anclaje HILTI M-6 x 40 mm.
6. Tornillos autotaladrantes de 3,5 x 35 mm.
7. Tornillos autotaladrantes de 3,5 x 55 mm.
8. Tornillos rosca chapa de 25 mm.
9. Pasta de Juntas Tecbor®.
10. Chapa plana de refuerzo de 70 x 0,6 mm.
11. Tornillos autotaladrantes de 3,5 x 15 mm.
Ensayo
Norma: UNE EN 1365-1.
Laboratorio: APPLUS.
Nº de Ensayo: 23/30301479-1 M1.
Documentos de la Solución
Trasdosados Cortafuegos
Descripción de montaje

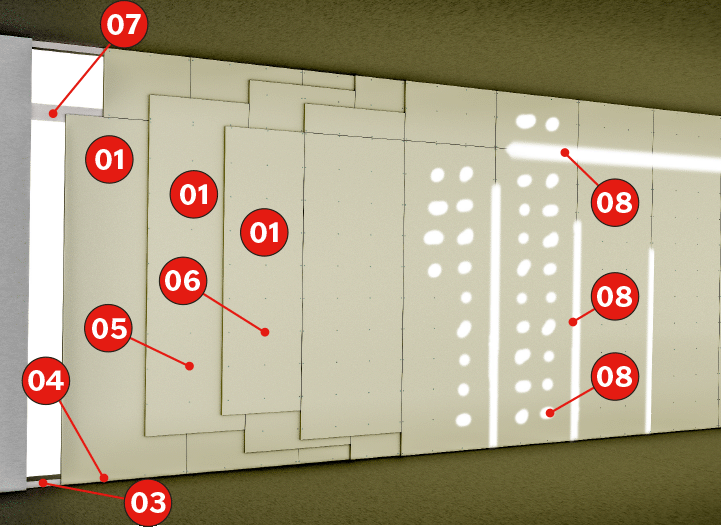

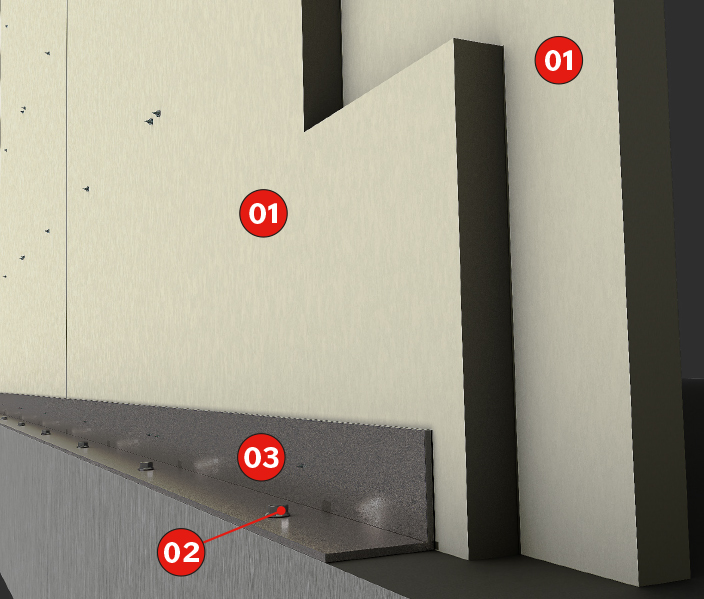

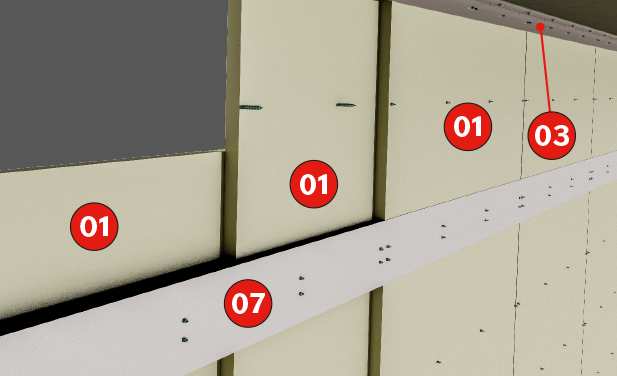

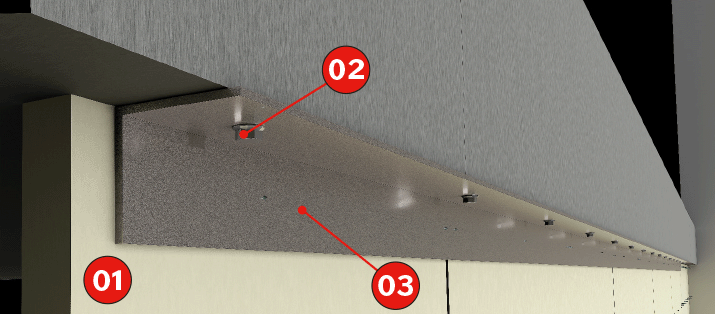

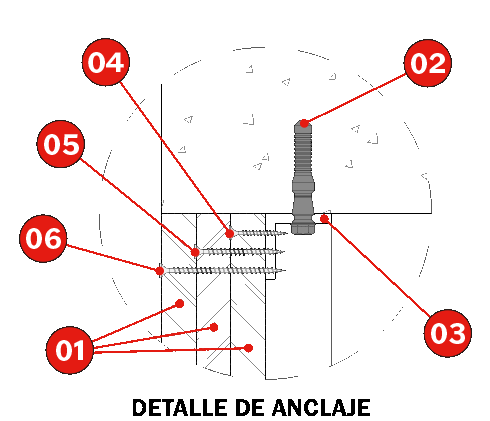

Fijar los angulares 30 x 30 x 0,6 mm al suelo y al techo con anclajes de M-6 x 40 mm cada 550 mm.
Ahora procedemos a fijar las 2 capas, contrapeadas en vertical, de Paneles Tecbor® PYL F de 21 mm de espesor mediante tornillos autotaladrantes de 3,5 x 35 mm cada 250 mm (1ª capa) y 3,5 x 55 mm cada 250 mm (2ª capa).
Aplicar Pasta de Juntas Tecbor® en las uniones entre paneles y en las cabezas de los tornillos.

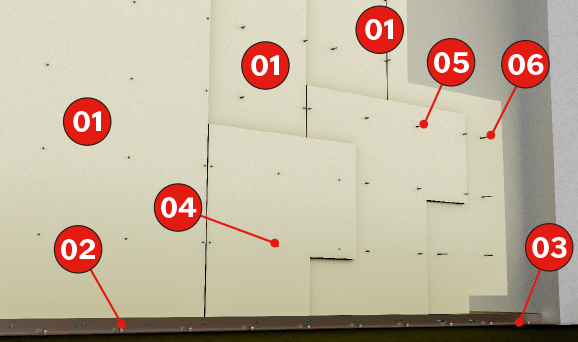

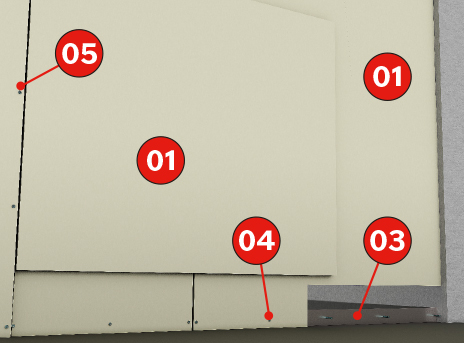

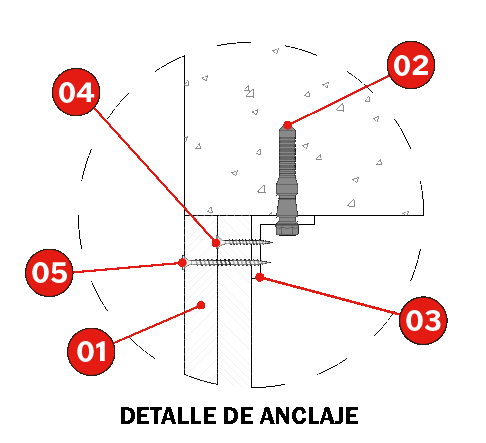

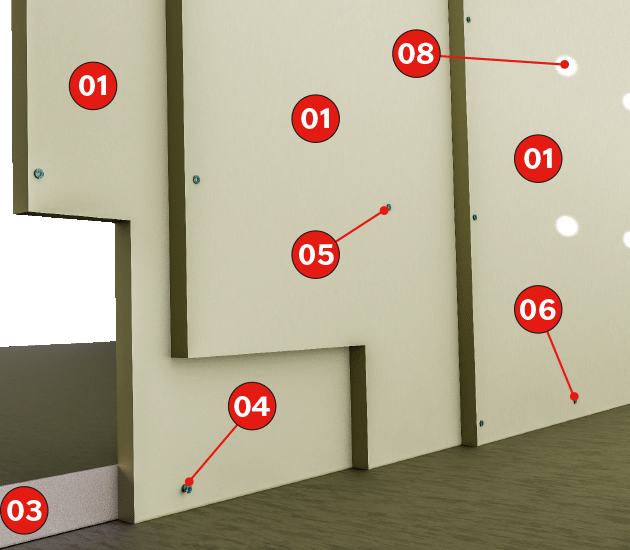

Solución
1. Paneles Tecbor® PYL-F 21 mm.
2. Anclaje M-6.
3. Angular de 30 x 30 x 0,6 mm.
4. Tornillos autotaladrantes de 3,5 x 35 mm.
5. Tornillos autotaladrantes de 3,5 x 35 mm.
6. Pasta de juntas Tecbor®.
Ensayo
Norma: UNE EN 1364-1.
Laboratorio: CERTIFuego.
Nº de Ensayo: 25_006_02.
